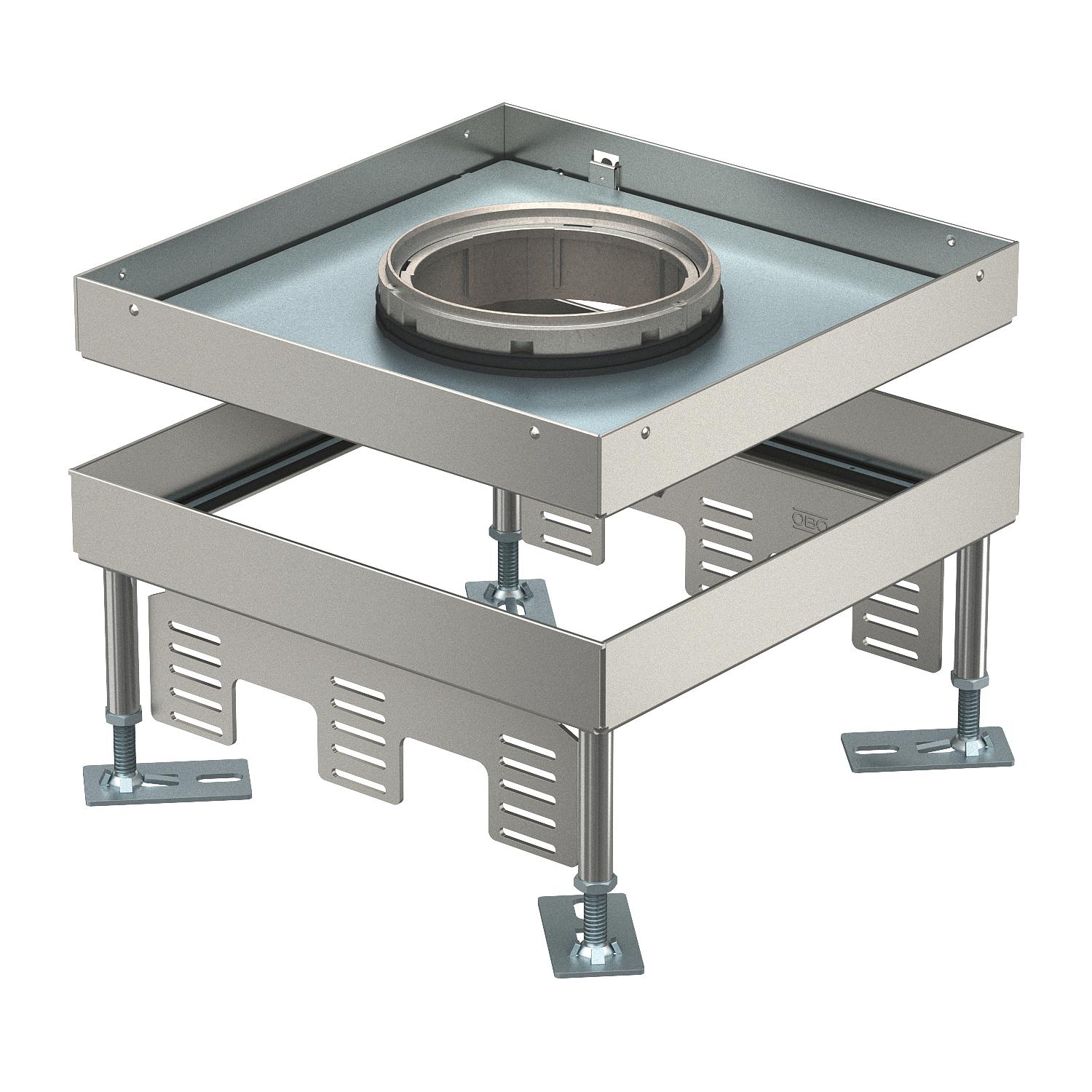

Podna kutija za velika opterećenja sa nivelacijom za tubus, RKFNSL, nominalna veličina 9, nerđajući čelik

Br.art. 7408940 | EAN 4012197278304

9
IP55
Opis proizvoda

Opis proizvoda

Kvadratna kutija za teška opterećenja za cev nominalne veličine 9 za ugradnju instalacionih uređaja u kanalske sisteme, podignute i šuplje podove u suvim ili mokrim zatvorenim podovima. Kasa opterećenja 1 do 10 kN.
Za ugradnju 3 univerzalna nosača UT4 za 9 pojedinačna instalaciona uređaja sa nosećim prstenom/lukom ili 12 Modul 45® uređaja. Mogu da se instaliraju 3 poklopca APMT5. Tubus prsten nije sadržan u obimu isporuke.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Vrsta zaštite IP 55
Tehnički podaci

Tehnički podaci

Broj izlaza za provodnike 1
Broj univerzalnih nosača 3 x UT4
Broj uređaja koji mogu da se ugrade 12
Debljina podne obloge 21 mm

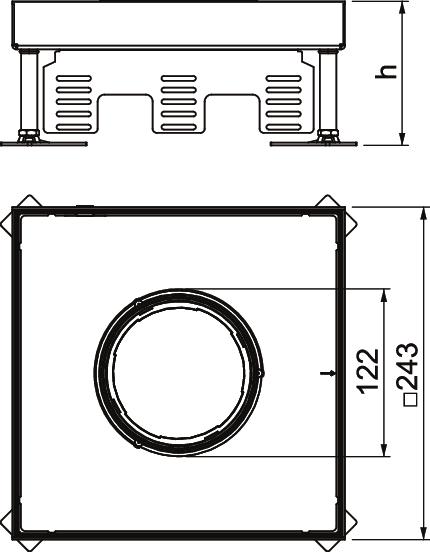

Dimenzija 243x243x105
Dimenzija h 110 mm
Dozvole VDE
Dužina 243 mm
Dužina ugradne dimenzije 244 mm
Izrez u podu/montažni otvor 244x244
Klasa za velika opterećenja 10 kN (OBO SL1)
Materijal Oplemenjeni čelik, nerđajući
Nivelaciona oblast maks. 155 mm
Nivelaciona oblast min. 110 mm
Nominalna veličina za ugradne jedinice 9
Nosač uređaja za montažu kutija za uređaje ne
Održavanje poda mokro
Odvojivo ne
Pogoduje za ugradnju u duple podove da
Pogoduje za ugradnju u ošupljene podove da
Širina 243 mm
Širina ugradne dimenzije 244 mm
Standard EN 50085-2-2
Stepen zaštite IK-kod IK10
Tip ugradnog sistema UT4
Ugradna dubina 110 mm
Varijanta kvadratno
Varijanta izlaza za provodnik Upusni tubus
Varijanta za velika opterećenja da
Visina 110 mm
Visina poda maks. 155 mm
Visina poda min. 110 mm
Vrsta zaštite (IP) u korišćenom stanju IP20
Vrsta zaštite (IP) u nekorišćenom stanju IP55
Svi tipovi

Svi tipovi

Tip Visina poda min. Visina poda maks. Debljina podne obloge Dimenzija h Nominalna veličina za ugradne jedinice Vrsta zaštite (IP) u nekorišćenom stanju Br.art. Količina malo pakovanje
RKFN3 9 V SL1 16 105 mm 150 mm 16 mm 105 mm 9 IP55 7408938
1 Komad
RKFN3 9 V SL1 21 110 mm 155 mm 21 mm 110 mm 9 IP55 7408940
1 Komad
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Tubus s limenim poklopcem, s lučnom ručkom, za kasete okvira i metalne podne kutije sa nivelacijom Tubus s limenim poklopcem, s lučnom ručkom, za kasete okvira i metalne podne kutije sa nivelacijom TUK2 GV 7428140
1 Komad
Tubus s limenim poklopcem, bez lučne ručke, za kasete okvira i metalne podne kutije sa nivelacijom Tubus s limenim poklopcem, bez lučne ručke, za kasete okvira i metalne podne kutije sa nivelacijom TUK2 V 7428141
1 Komad
Tubus za kružni žleb podne obloge, s lučnom ručkom, za kasete okvira i metalne podne kutije sa nivelacijom Tubus za kružni žleb podne obloge, s lučnom ručkom, za kasete okvira i metalne podne kutije sa nivelacijom TUK2 G4 7428142
1 Komad
