- Opis proizvoda
-
Opis proizvoda

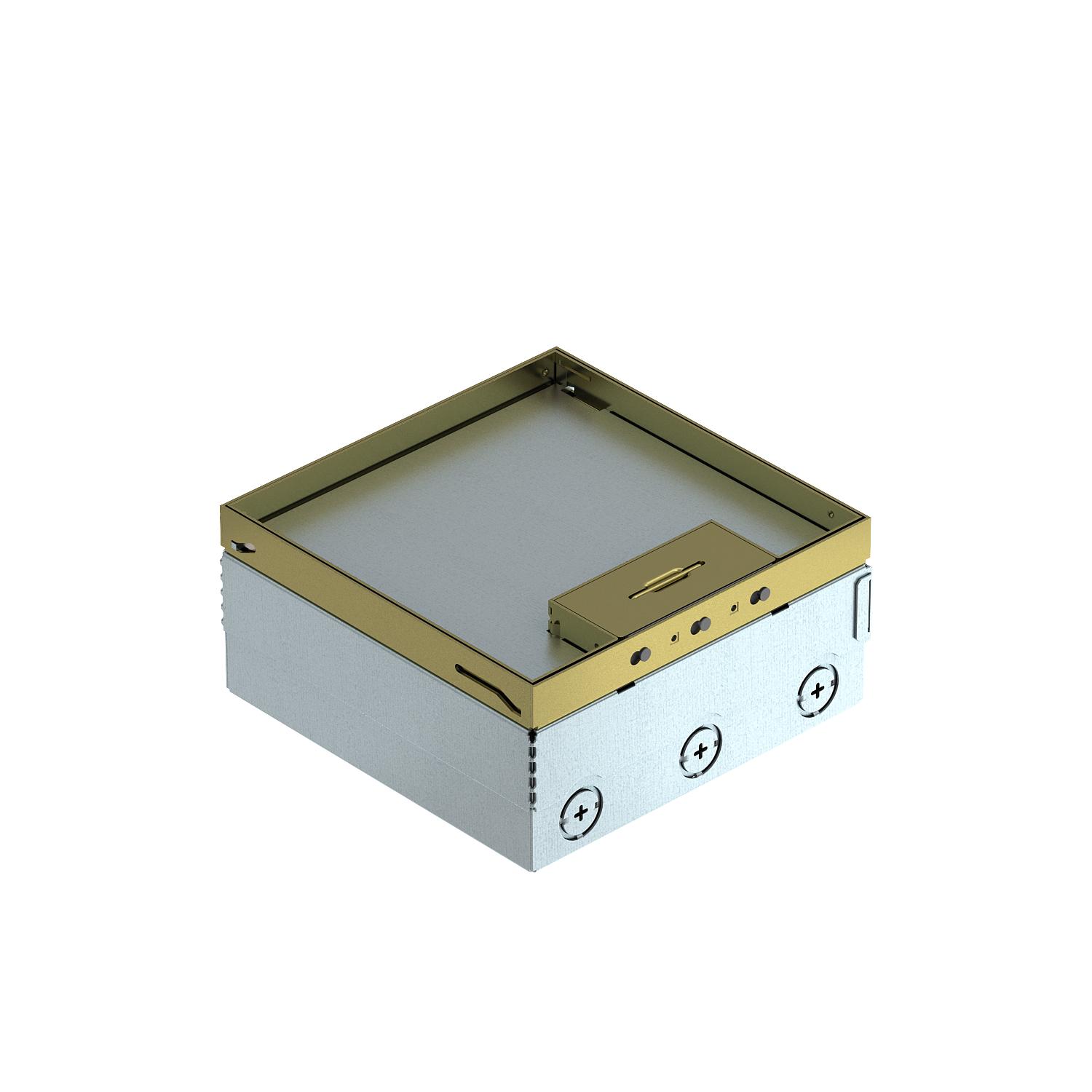

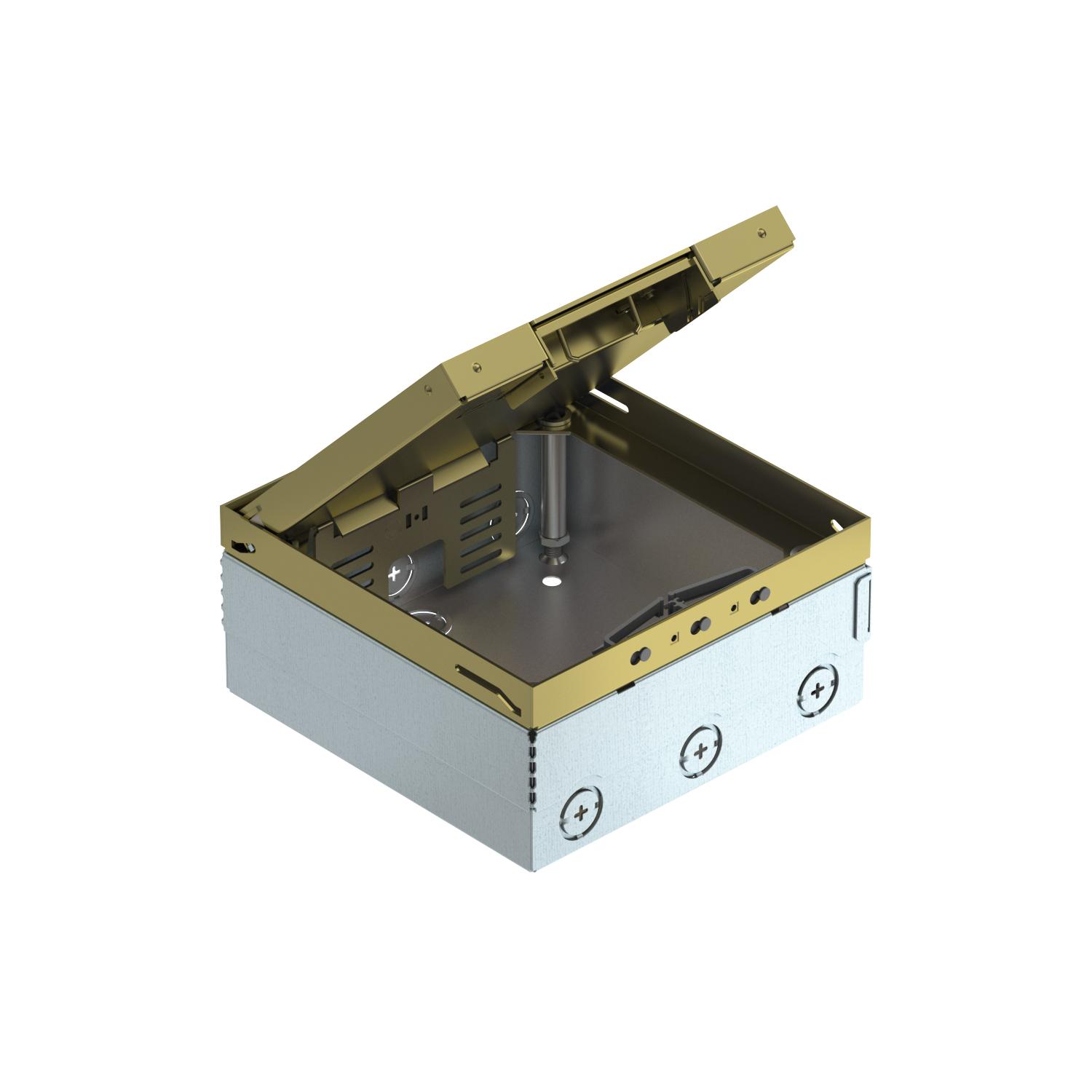

Pravougaona ugradna jedinica za ošupljene podove sa suvim održavanjem i podove sa košuljicom s mokrim održavanjem u zatvorenim prostorijama. Ugradno kućište sa obeleženim otvorima za uvođenje cevi (M25). Prazno kućište za do 2 univerzalna nosača UT3 za do 6 ugradnih uređaja Modul 45®. Poklopac podesiv prema gornjoj ivici preko 4 elemenata za nivelaciju. Minimalna ugradna dubina iznosi 95 mm, nivelaciona oblast + 30 mm.
U podnoj oblozi vidljive površine od mesinga.
- Tehnički podaci
-
Tehnički podaci

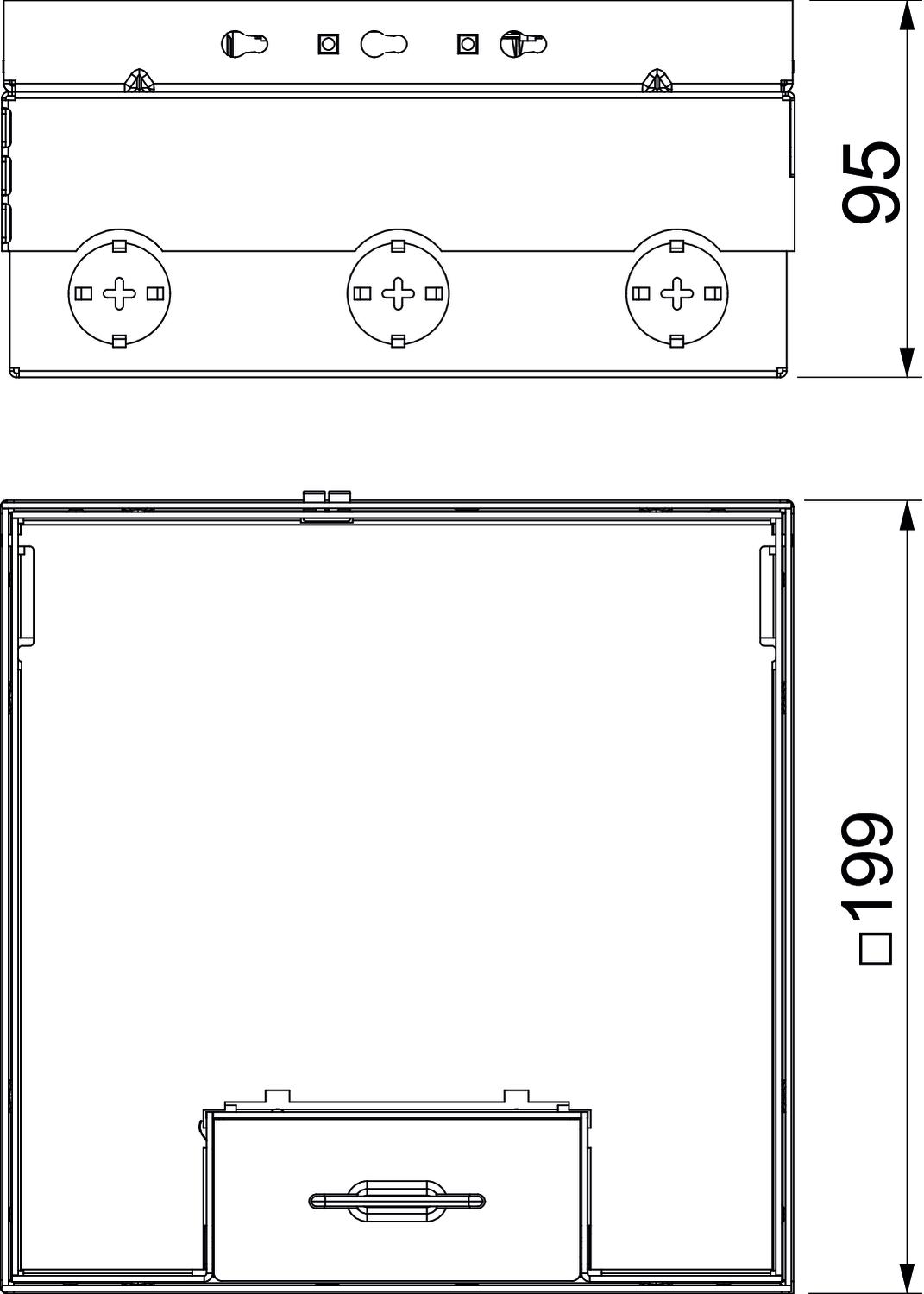

Broj kutija za uređaje 2 Debljina podne obloge 15 mm Dimenzija h 95 mm Dužina 202 mm Dužina spoljne dimenzije 199 mm Dužina ugradne dimenzije 202 mm Materijal Mesing Mehanizam otvaranja Lučna ručka Nivelaciona oblast maks. 125 mm Nivelaciona oblast min. 95 mm Opremanje Prazno kućište Pogoduje za mokro održavanje ne Pogoduje za podni kanal ne Pogoduje za ugradnju u duple podove ne Pogoduje za ugradnju u ošupljene podove da Sa izrezom za podnu oblogu da Širina 202 mm Širina spoljne dimenzije 199 mm Širina ugradne dimenzije 202 mm Stepen zaštite IK-kod IK10 Varijanta kvadratno Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta poklopca Izrez za podnu oblogu Visina betonske košuljice maks. 110 mm Visina betonske košuljice min. 95 mm Visina poda maks. 125 mm Visina poda min. 95 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP40 Zaštitni ram za podnu oblogu ne - Svi tipovi
- Preuzimanja
-
Informativni list UDHOME4 2M / 7427236 , 0.23MB , pdfIzjava o usaglašenosti UDHOME4 2M / 7427236 , 0.16MB , pdfUputstvo za montažu Mounting instructions, floor box UDHOME 4/9 , 0.08MB , pdf
