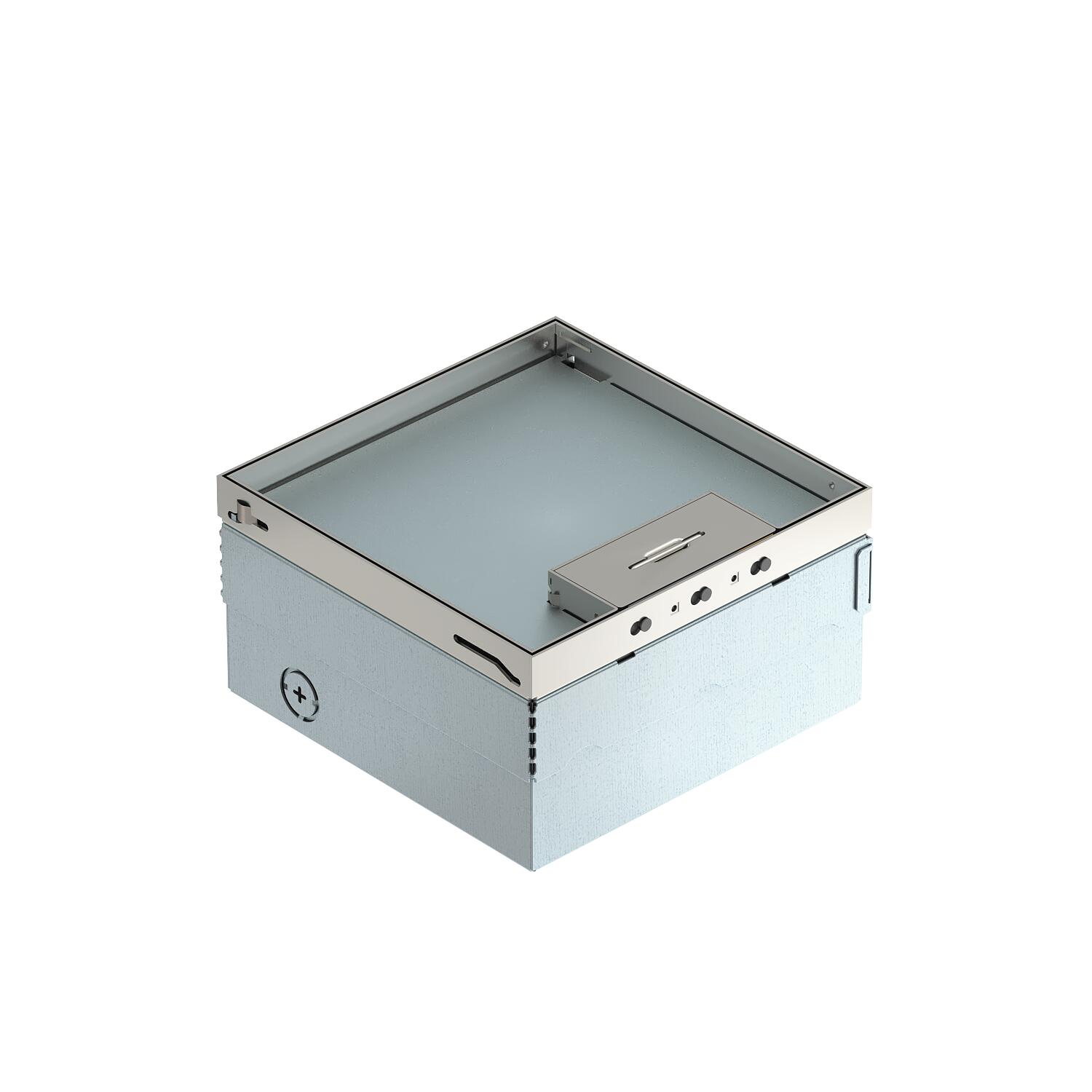

Podna ugradna jedinica UDHOME4, sa montažnim nosačem I4, proizvoljno opremanje, nerđajući čelik
Br.art. 7427074 | EAN 4012195922315
- Opis proizvoda
-
Opis proizvoda

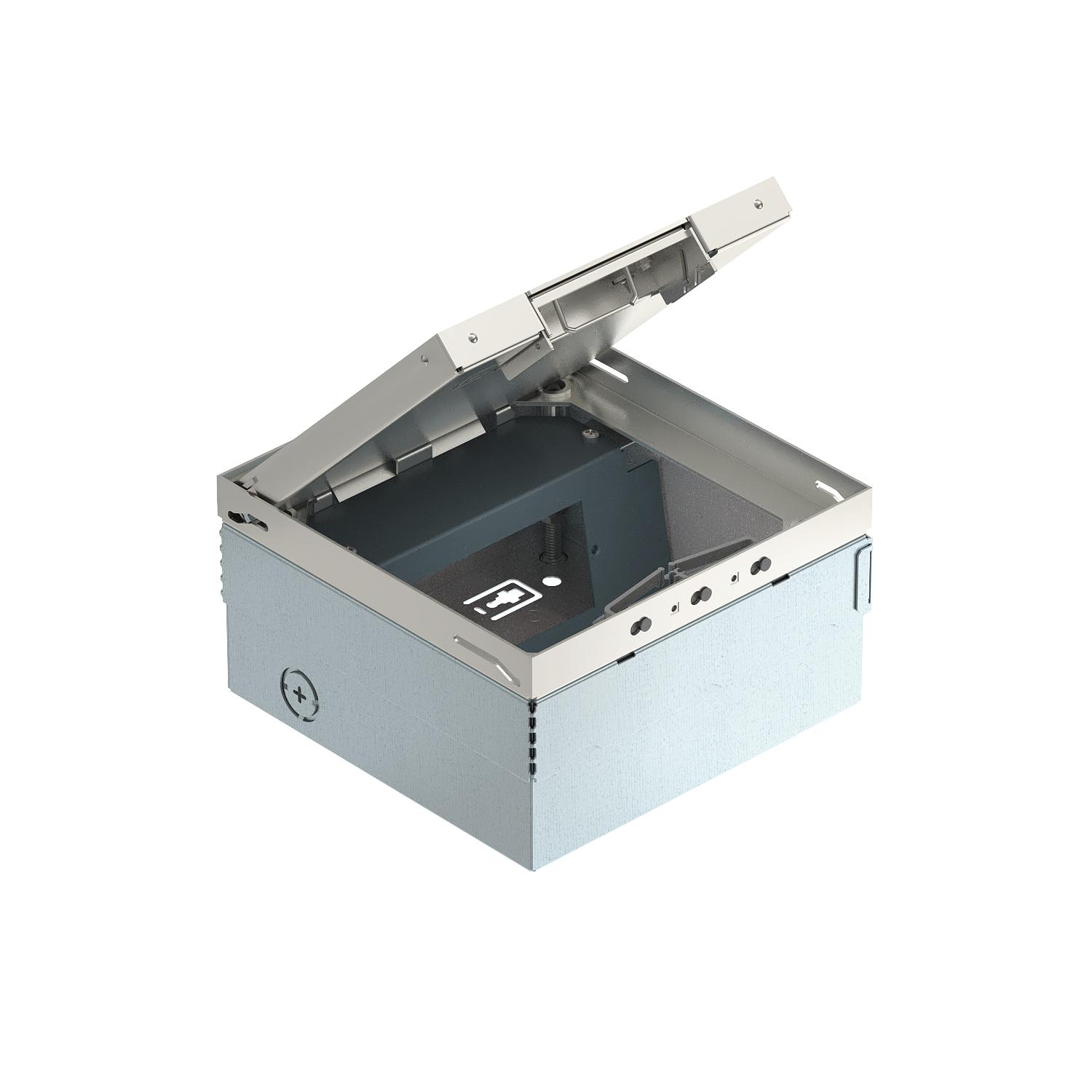

Četvrtasta podna kutija za četiri dodatka italijanskog standarda, za upotrebu u suvo održavanim šupljim podovima i podovima od košuljica u zatvorenom. Kućište za instalaciju sa perforiranim otvorima za cevi (M25). Gornji deo može se podesiti do gornje ivice podne obloge pomoću 4 nosača za izravnavanje. Udubljenje za podnu oblogu u poklopcu 15 mm. Minimalna dubina ugradnje je 110 mm, raspon do + 30 mm.
Montažni nosač je uključen u obim isporuke.
U podnoj oblozi vidljive površine od oplemenjenog čelika.
-
- Tehnički podaci
-
Tehnički podaci

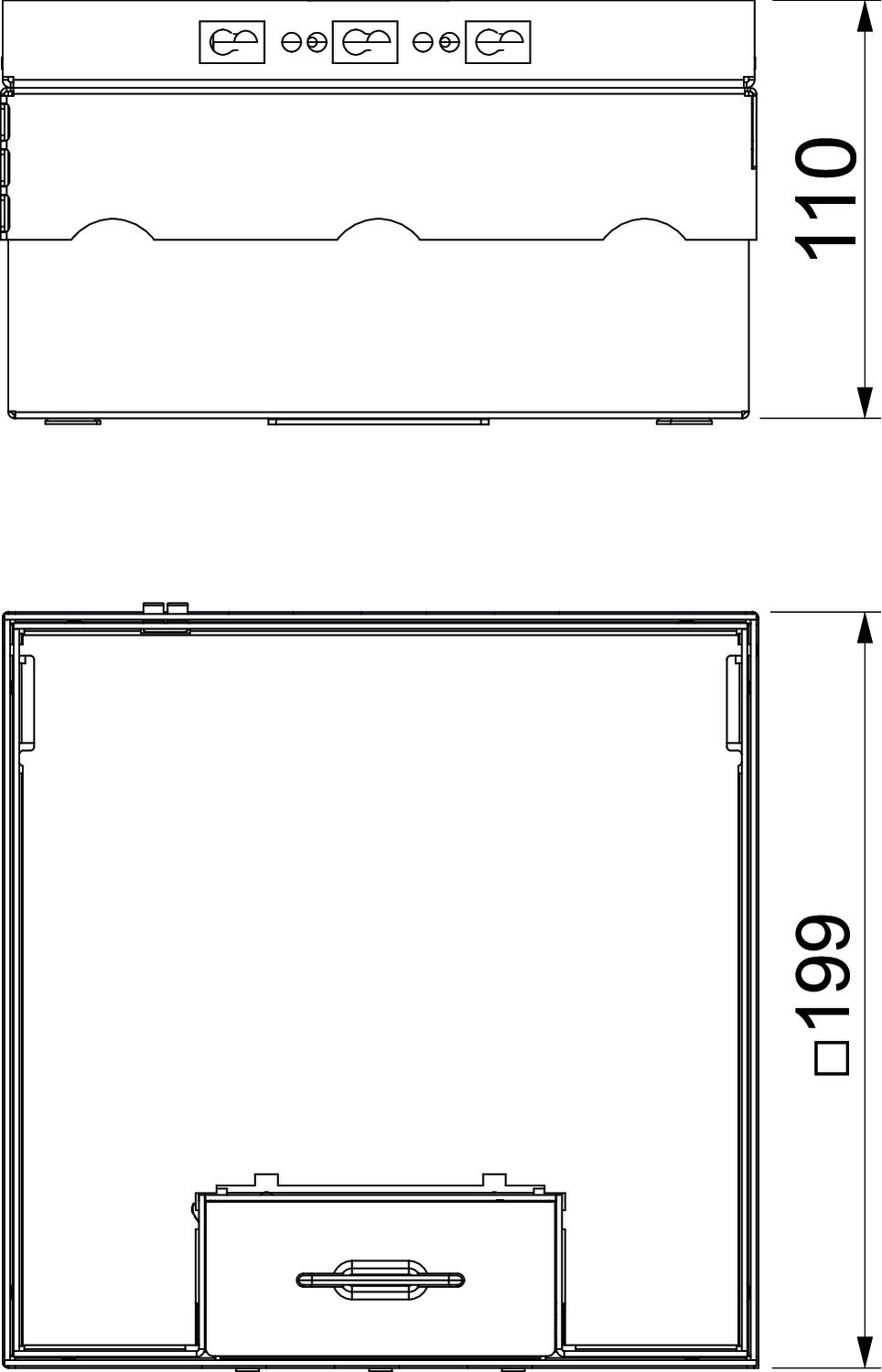

Debljina podne obloge 15 mm Dimenzija 198x198x110 Dimenzija h 110 mm Dužina 202 mm Dužina spoljne dimenzije 199 mm Dužina ugradne dimenzije 202 mm Materijal plemeniti čelik, nerđajući 1.4301 Mehanizam otvaranja Lučna ručka Nivelaciona oblast maks. 140 mm Nivelaciona oblast min. 110 mm Širina 202 mm Širina spoljne dimenzije 199 mm Širina ugradne dimenzije 202 mm Stepen zaštite IK-kod IK10 Ugradna dubina 110 mm Varijanta izlaza za provodnik Okretni izlaz za kabal Visina betonske košuljice maks. 130 mm Visina betonske košuljice min. 110 mm Visina poda maks. 140 mm Visina poda min. 110 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP40 - Svi tipovi
