Podna ugradna jedinica UDHOME9, proizvoljno opremanje, mesing
Br.art. 7427328 | EAN 4012195916796
- Opis proizvoda
-
Opis proizvoda
Pravougaona ugradna jedinica za ošupljene podove sa suvim održavanjem i podove sa košuljicom s mokrim održavanjem u zatvorenim prostorijama. Ugradno kućište sa obeleženim otvorima za uvođenje cevi (M25). Prazno kućište za do 3 univerzalna nosača UT4 za do 12 ugradnih uređaja Modul 45®. Poklopac podesiv prema gornjoj ivici preko 4 elemenata za nivelaciju. Minimalna ugradna dubina iznosi 95 mm, nivelaciona oblast + 30 mm.
U podnoj oblozi vidljive površine od mesinga.
-
- Tehnički podaci
-
Tehnički podaci

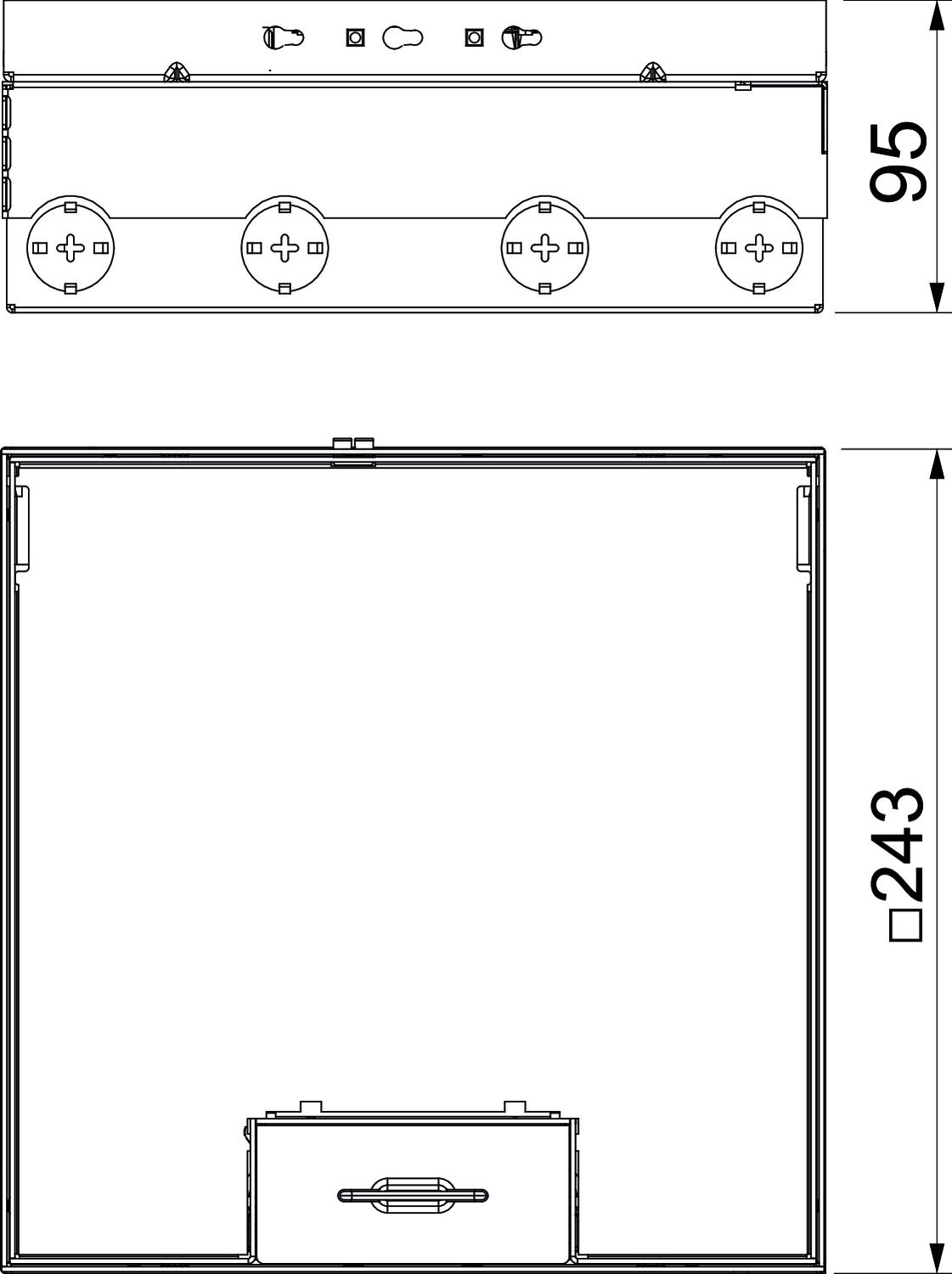

Debljina podne obloge 15 mm Dimenzija h 95 mm Dužina 246 mm Dužina spoljne dimenzije 243 mm Dužina ugradne dimenzije 246 mm Materijal Mesing Mehanizam otvaranja Lučna ručka Nivelaciona oblast maks. 125 mm Nivelaciona oblast min. 95 mm Opremanje Prazno kućište Širina 246 mm Širina spoljne dimenzije 243 mm Širina ugradne dimenzije 246 mm Stepen zaštite IK-kod IK10 Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta poklopca Izrez za podnu oblogu Visina betonske košuljice maks. 110 mm Visina betonske košuljice min. 95 mm Visina poda maks. 125 mm Visina poda min. 95 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP40 - Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Produžetak visine za ugradnu jedinicu UDHOME9
HE60 UDHOME9 7427444 1 Komad - Preuzimanja
-
Informativni list UDHOME9 2M / 7427328 , 0.29MB , pdfIzjava o usaglašenosti UDHOME9 2M / 7427328 , 0.16MB , pdfUK Izjava o usaglašenosti UDHOME9 2M / 7427328 , 0.14MB , pdfUputstvo za montažu Mounting instructions, floor box UDHOME 4/9 , 0.08MB , pdfUputstvo za montažu Klappdeckel UDHOME9 , 0.32MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju
