Podni boks sa GES9

Br.art. 7427475 | EAN 4012196428274

Opis proizvoda
Opis proizvoda

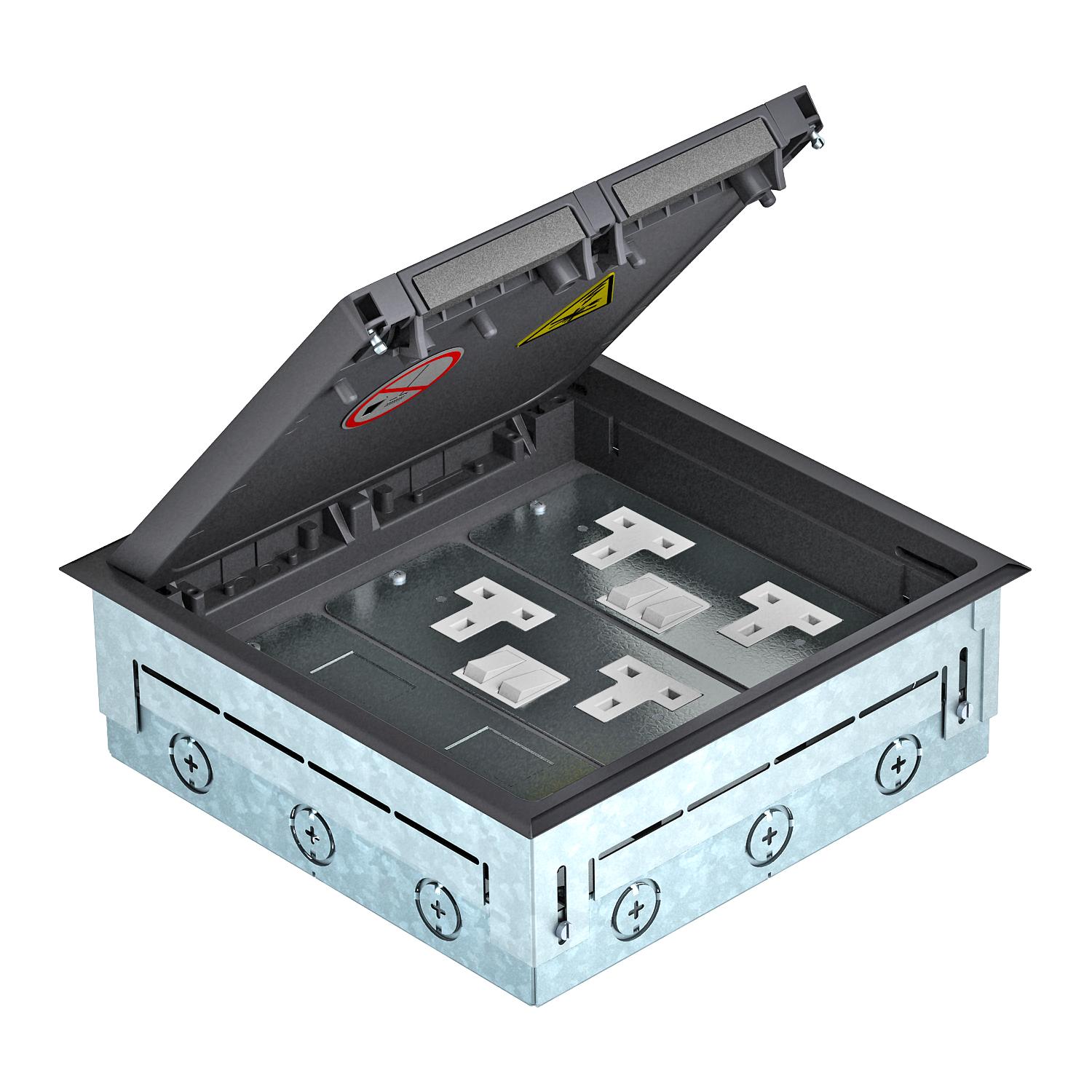

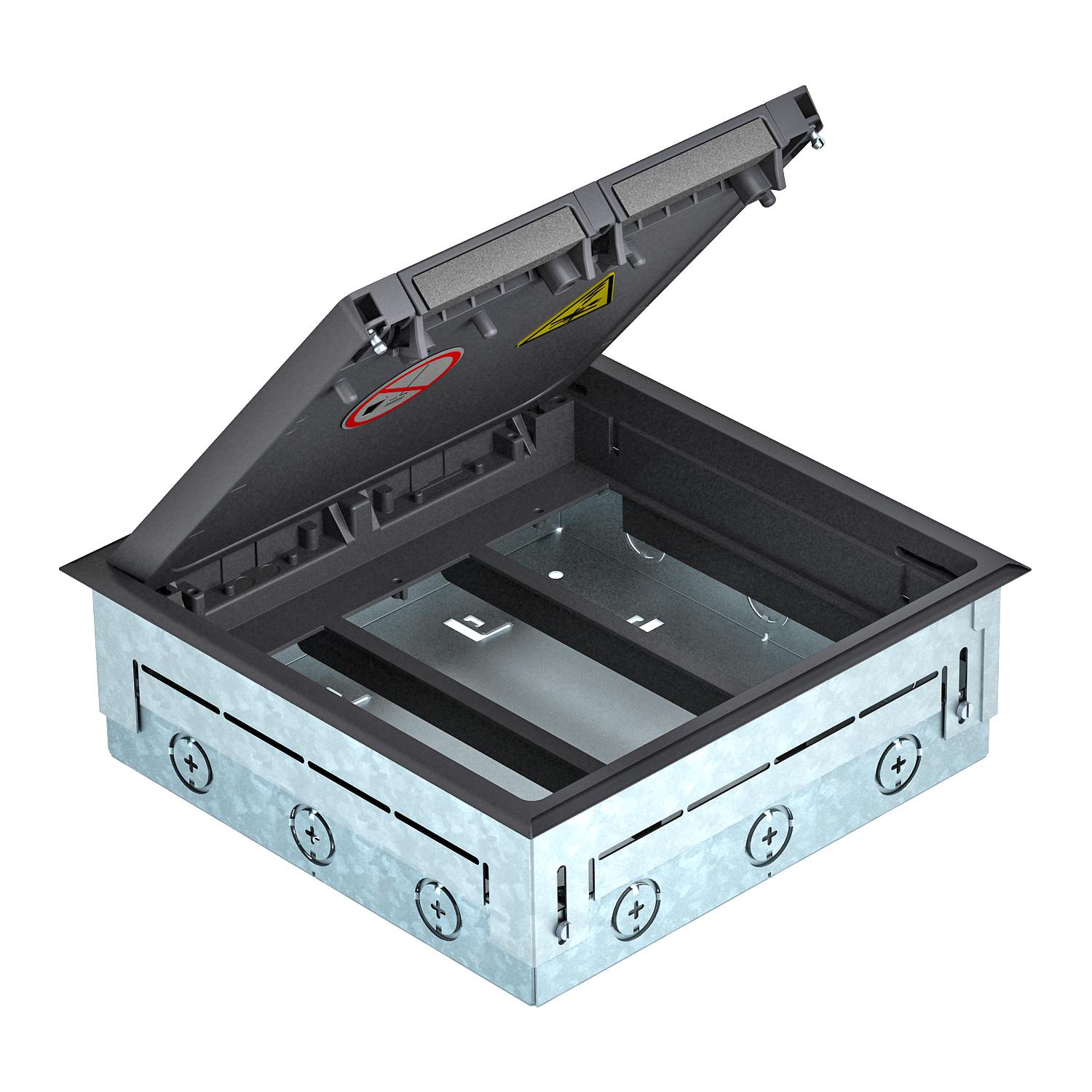

Kvadratno kućište za košuljicu sa podnom kutijom GES9 UGE za upotrebu u podovima sa betonskom košuljicom u unutrašnjim oblastima. Sa obeleženim otvorima za uvođenje cevi za provodnike (M20/M25) sa sve četiri strane.

Prilikom isporuke, kućište je zatvoreno zaštitnim poklopcem.

Minimalna dubina ugradnje je 65 mm, opseg nivelacije + 25 mm.

Mogu se ugraditi 3 APMT5 ploče.
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
Tehnički podaci

Tehnički podaci

Boja čelično siva; RAL 7011
Broj uređaja koji mogu da se ugrade 6
Debljina podne obloge 10 mm

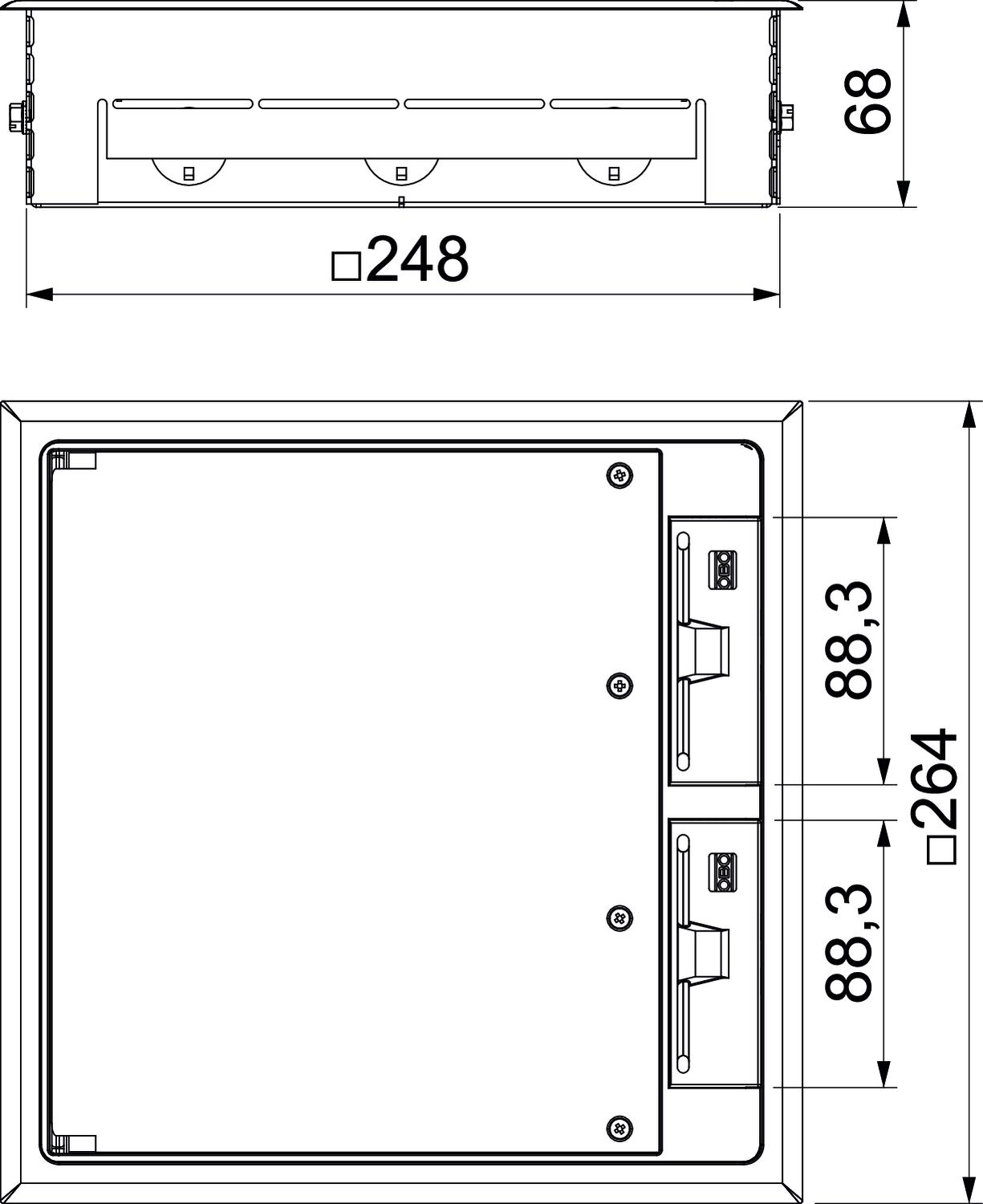

Dimenzija 264x264x91
Dužina 264 mm
Materijal Poliamid
Mehanizam otvaranja Lučna ručka
Mogućnost ugradnje zaptivke ne
Namenjeno za podne kanale ispod betonske košuljice ne
Namenjeno za zatvorene podne kanale ne
Nivelaciona oblast maks. 85 mm
Nivelaciona oblast min. 65 mm
Nominalna veličina za ugradne jedinice 9
Održavanje poda suvo
Pogoduje za podni kanal ne
Pogoduje za ugradnju u duple podove ne
Pogoduje za ugradnju u ošupljene podove ne
Širina 264 mm
Stepen zaštite IK-kod IK08
Varijanta izlaza za provodnik Okretni izlaz za kabal
Varijanta okvira Zaštitni ram tepiha
Varijanta za velika opterećenja ne
Vertikalno opterećenje, mala površina do 2.000 N
Vertikalno opterećenje, velika površina do 3.000 N
Visina betonske košuljice maks. 85 mm
Visina betonske košuljice min. 65 mm
Vrsta zaštite (IP) u korišćenom stanju IP20
Vrsta zaštite (IP) u nekorišćenom stanju IP40
Svi tipovi

Svi tipovi

Tip Br.art. Količina malo pakovanje
SFB GES9 7011 BS 7427475
1 Komad
