Podni boks sa GES9
Br.art. 7427479 | EAN 4012196456246
- Opis proizvoda
-
Opis proizvoda

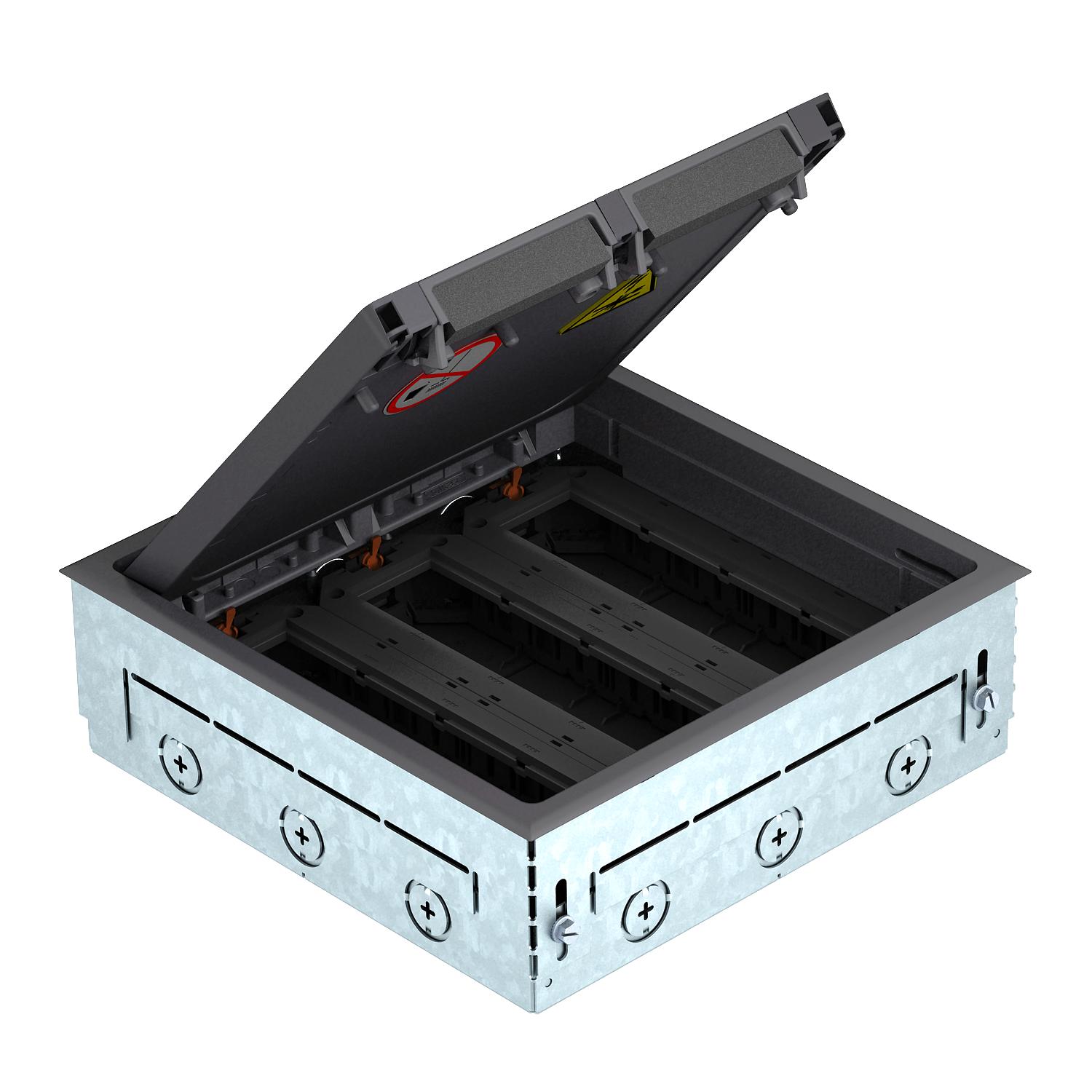

Kvadratno kućište za košuljicu sa podnom kutijom GES9 za upotrebu u podovima sa betonskom košuljicom u unutrašnjim oblastima. Sa obeleženim otvorima za uvođenje cevi za provodnike (M25) sa sve četiri strane.
Prilikom isporuke, kućište je zatvoreno zaštitnim poklopcem.
Minimalna dubina ugradnje je 64 mm, opseg nivelacije + 23 mm.
-
- Tehnički podaci
-
Tehnički podaci
Boja čelično siva; RAL 7011 Broj kutija za uređaje 3 Broj uređaja koji mogu da se ugrade 12 Debljina podne obloge 10 mm Dimenzija 264x264x135 Dužina spoljne dimenzije 264 mm Materijal Poliamid Mehanizam otvaranja Lučna ručka Mogućnost ugradnje zaptivke ne Namenjeno za podne kanale ispod betonske košuljice ne Namenjeno za zatvorene podne kanale ne Nivelaciona oblast maks. 93 mm Nivelaciona oblast min. 83 mm Nominalna veličina za ugradne jedinice 9 Nosač uređaja za montažu kutija za uređaje da Održavanje poda suvo Pogoduje za mokro održavanje ne Pogoduje za podni kanal ne Pogoduje za ugradnju u duple podove ne Pogoduje za ugradnju u ošupljene podove ne Sa izrezom za podnu oblogu da Širina spoljne dimenzije 264 mm Stepen zaštite IK-kod IK08 Tip ugradnog sistema MT4 Ugradna dubina 83 mm Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta okvira Zaštitni ram tepiha Varijanta za velika opterećenja da Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP40 Zaštitni ram za podnu oblogu da Dimenzije

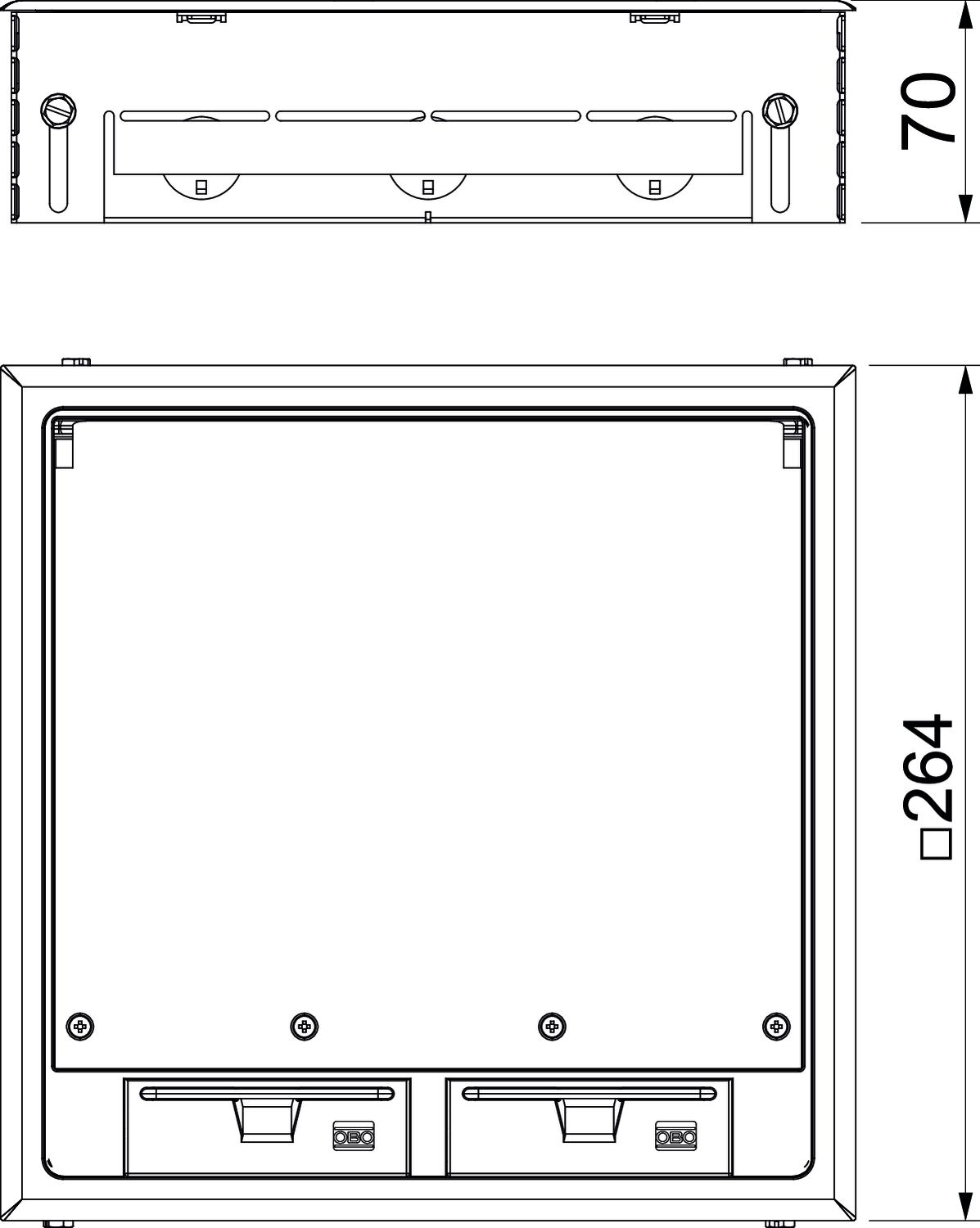

Dimenzija h 70 mm Dužina 264 mm Širina 264 mm - Svi tipovi
- Preuzimanja
-
Informativni list SFB GES9 7011 MT / 7427479 , 0.30MB , pdfIzjava o usaglašenosti SFB GES9 7011 MT / 7427479 , 0.13MB , pdfUputstvo za montažu Mounting instructions, installation housing UDHOME Box 4/9 , 0.11MB , pdf
