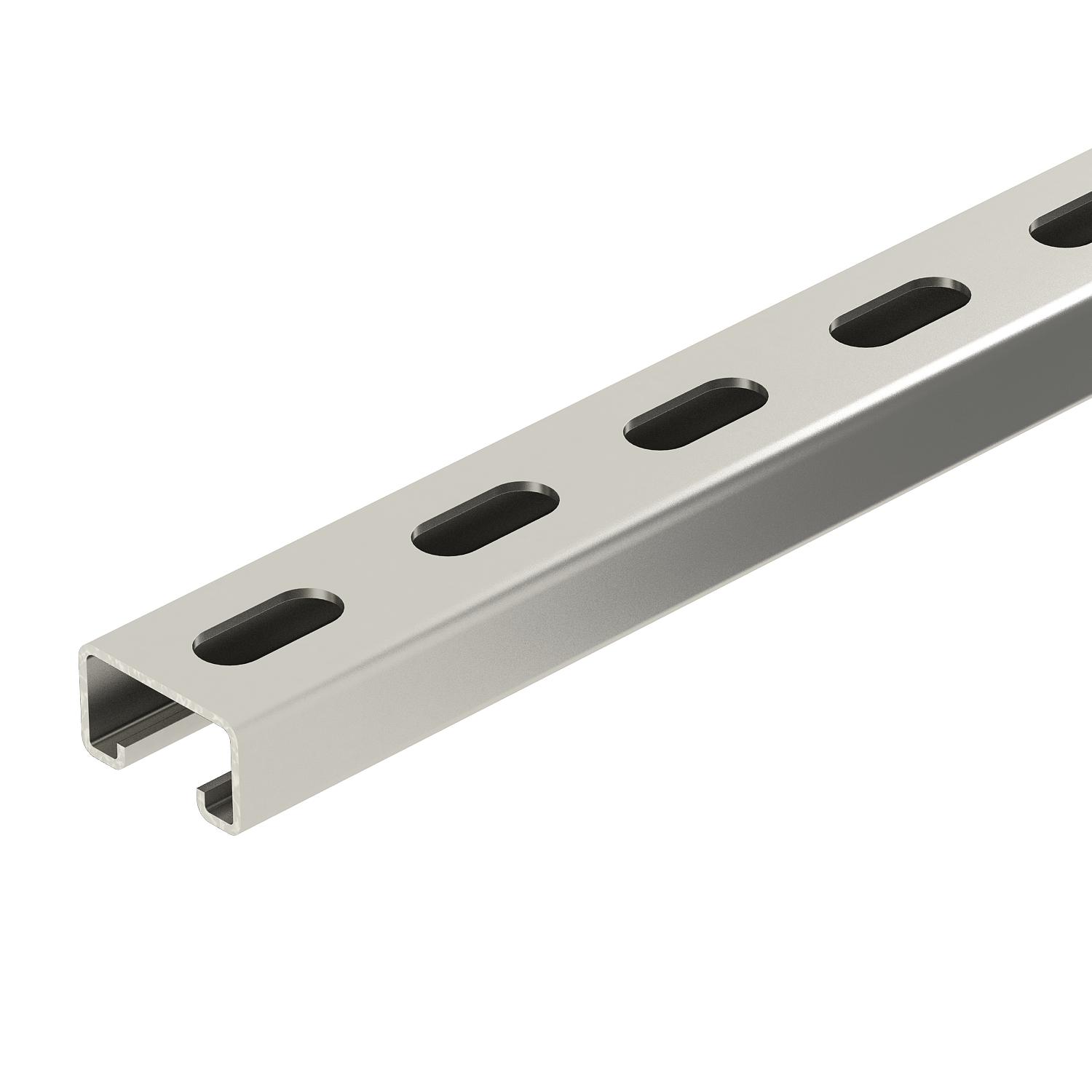

Profilna šina MS4022, za velika opterećenja, prorez 18 mm, A4, perforirano

Br.art. 1121963 | EAN 4012195905585

40 mm
22,5 mm
2 mm
svetlo, naknadno obrađeno
Opis proizvoda
Opis proizvoda
C profilna šina za velika opterećenja, za individualnu instalaciju nosećih konstrukcija za npr. nosače kablova ili kao konzola za ormare sklopne opreme. Primenljiva i za postavljanje kablova, u spoju sa lučnim obujmicama sa U-stopom.
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Širina proreza 18 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Uređaj za postavljanje tiplova
  • Plinski uređaj za eksere

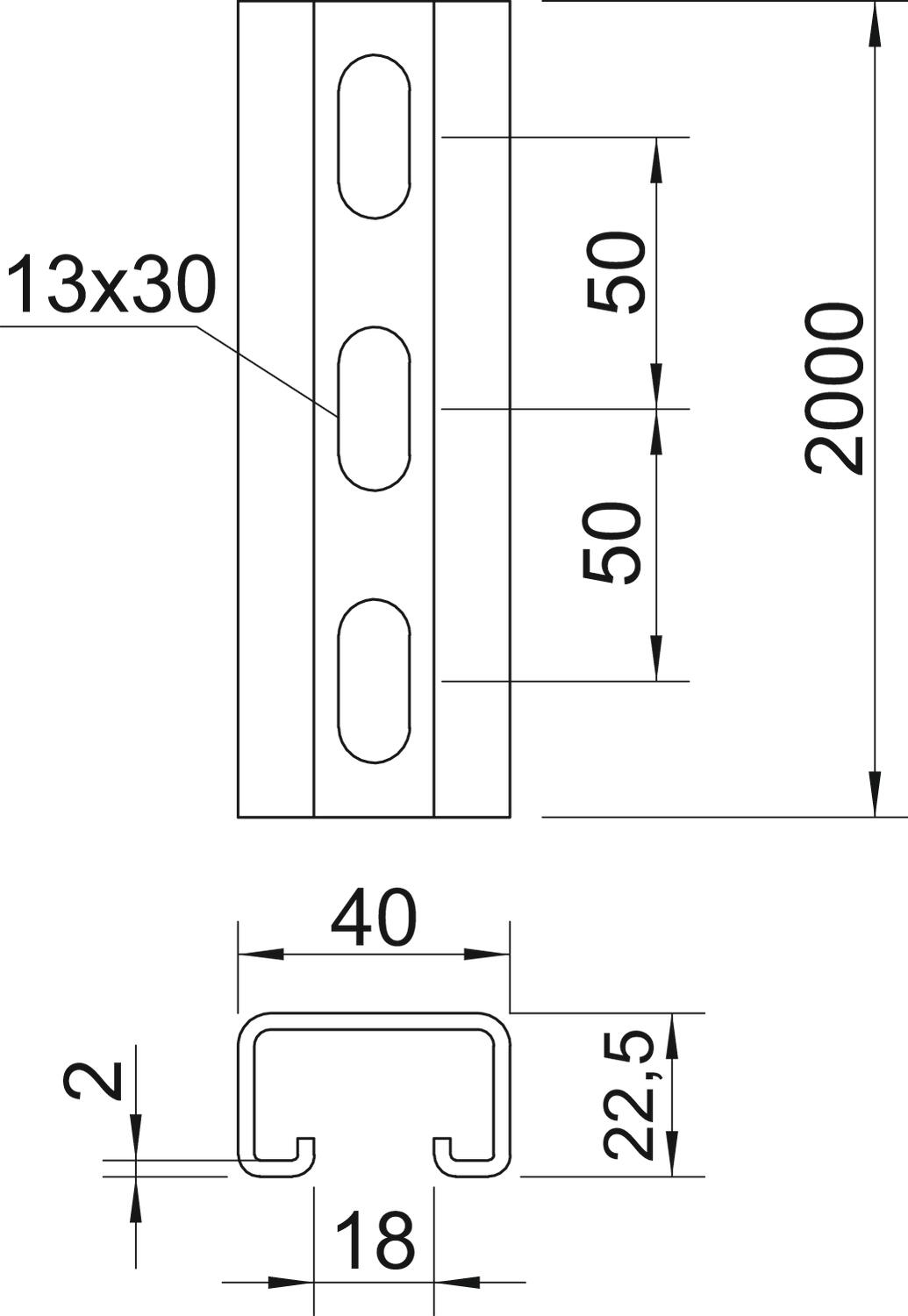

Tehnički podaci

Tehnički podaci

CO₂ otisak (GWP) od kolevke do kapije 7,837 kg CO₂e / 1 Metar
Debljina materijala 2 mm
Dimenzija 2000x40x22,5
Dimenzija L 2000 mm
Dužina 2000 mm
Materijal plemeniti čelik, nerđajući 1.4571
Oblik profila C-profil
Površina svetlo, naknadno obrađeno
Razmak perforacije po sredini 50 mm
S perforacijama ne
Sa nazubljenjem ne
Širina 40 mm
Širina proreza 18 mm
Statička vrednost A 1,74 cm²
Statička vrednost ly 1,86 cm
Statička vrednost lz 4,46 cm
Statička vrednost Wy 1,05 cm²
Statička vrednost Wz 2,23 cm²
Varijanta Jednostruki profil
Visina 22,5 mm
Vrsta perforacija Zadnja strana perforirana
Svi tipovi

Svi tipovi

Tip Dužina Širina Visina Debljina materijala Površina Br.art. Količina malo pakovanje
MS4022P6000A4 6000 mm 40 mm 22,5 mm 2 mm svetlo, naknadno obrađeno 1121903
6 m
MS4022P2000A4 2000 mm 40 mm 22,5 mm 2 mm svetlo, naknadno obrađeno 1121963
2 m
Dodatna oprema

Pribor za montažu

Proizvodi Tip Br.art. Količina malo pakovanje
Klizna navrtka A4 Klizna navrtka A4 MS40SN M10 A4 1147134
50 Komad
Vijak sa kukastom glavom A4 Vijak sa kukastom glavom A4 MS40HB M10x30 A4 1148160
50 Komad
