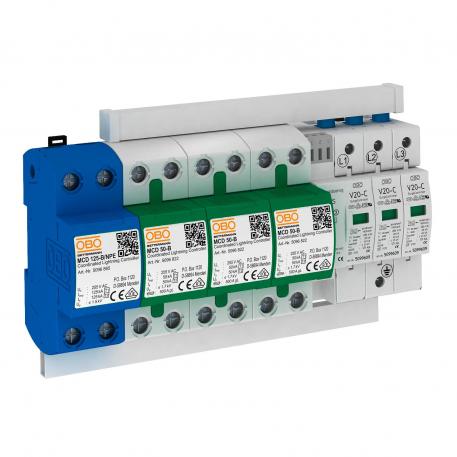

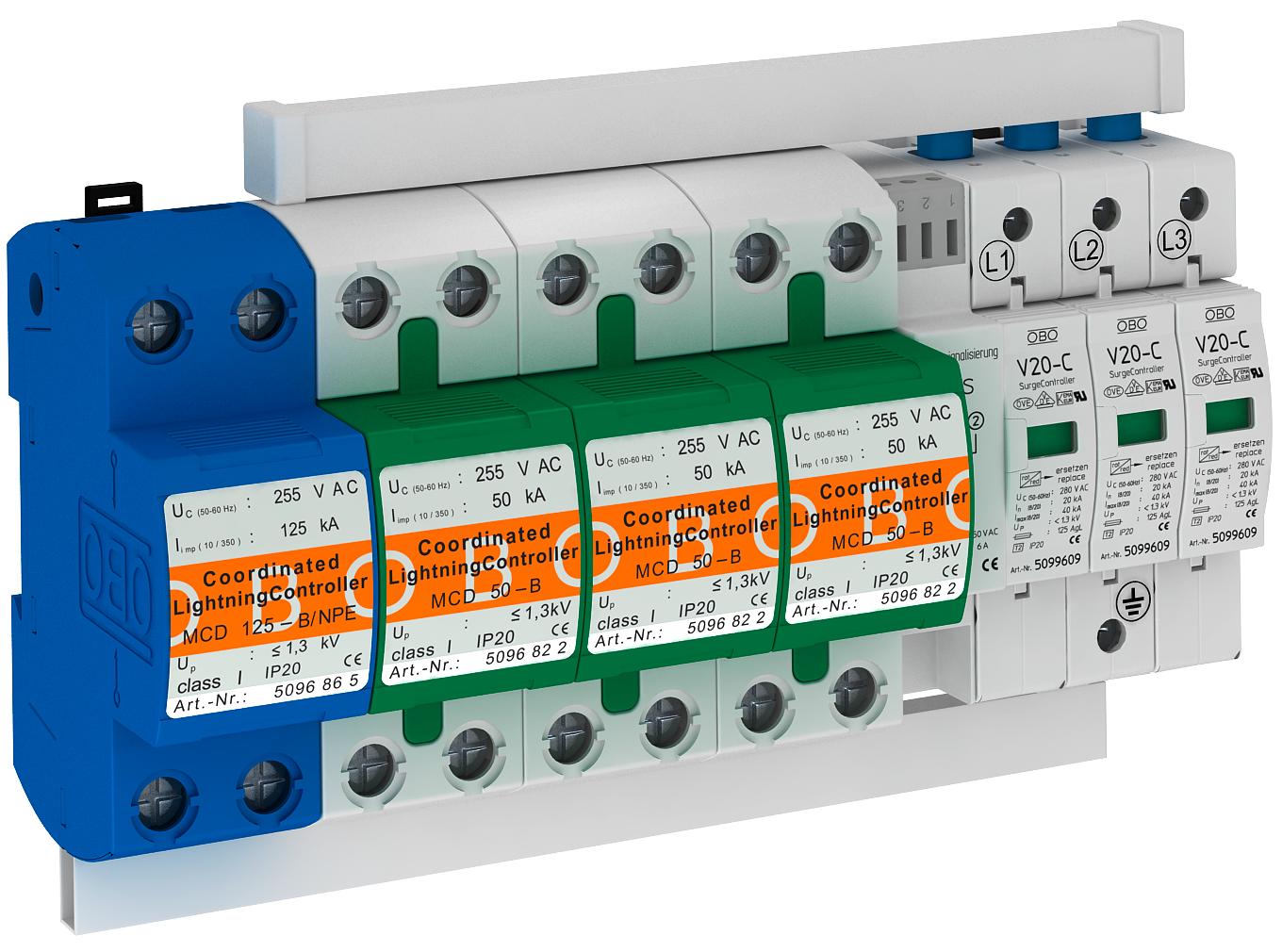

Protection-set MCD + V20 3-polni + NPE sa daljinskom signalizacijom

Br.art. 5089763 | EAN 4012195405559

5089763 / PS4-B+C TNS+FS
3+N/PE
255
IP20
Opis proizvoda

Opis proizvoda

Protection Set, prenaponski odvodnik tipa 1+2

• Kapacitet odvođenja 100 kA 10/350 µs BET ispitano
• Montiran i spreman za priključak, sa priključnim mostovima, priključne kleme obeležene
• Sa daljinskom signalizacijom, kontaktom zatvarača bez potencijala, za nadzor funkcija
• Za primenu u TN-S i TT mrežnim sistemima
Napomena: maks. predosiguranje (potrebno samo kada ga nema u mreži) 125 A gL/gG.
  • Ispitana struja groma
  • 5 godina garancije
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • EurAsian Conformity
  • 230/400 V-sistem
  • Kombinovan zaštitni uređaj od tipa 1 i tipa 2
  • Prelaz od LPZ 0 do 2.
  • Daljinska signalizacija
Tehnički podaci

Tehnički podaci

Daljinska signalizacija da
Dimenzija 255V
Izduvno ne
Kontaktno vreme <25 ns
LPZ 0→2
Maks. prenaponska zaštita mreže 125
Maksimalna udarna struja odvođenja (8/20 μs) 100 kA
Maksimalni preventivni osigurač 125 A
Način montaže Torban šina 35 mm
Največi trajni napon AC 255
Najviša vrednost trajnog napona (L-N) 255 V
Najviša vrednost trajnog napona (N-PE) 255 V
Nominalna struja odvođenja (8/20 µs) 50 kA
Nominalni napon AC (50 / 60 Hz) 230 V
Oblik mreže ostalo
Odvodna struja (8/20 µs) [ukupna] 100 kA
Otpornost na kratak spoj 25 kA
Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže 25 kA
Prečnik krutog provodnika (jedno-/višežilni) maks. 50 mm²
Prečnik krutog provodnika (jedno-/višežilni) min. 10 mm²
Radna temperatura maks. 85 °C
Radna temperatura min. -40 °C
Signalizacija na uređaju vizuelno
SPD prema EN 61643-11 Tip 1+2
SPD prema IEC 61643-1 klasa I+II
Sposobnost gašenja struje kratkog spoja (eff) [N-PE] 25 kA
Udarni napon (10/350 μs) 50 kA
Udarni napon (10/350) [ukupno] 100 kA
Varijanta 3+1-polni sa FS; 255V
Varijanta polova 3+N/PE
Vrsta zaštite IP20
Svi tipovi

Svi tipovi

Tip Varijanta polova Največi trajni napon AC Vrsta zaštite Br.art. Količina malo pakovanje
PS4-B+C TNS+FS 3+N/PE 255 IP20 5089763
1 Komad
