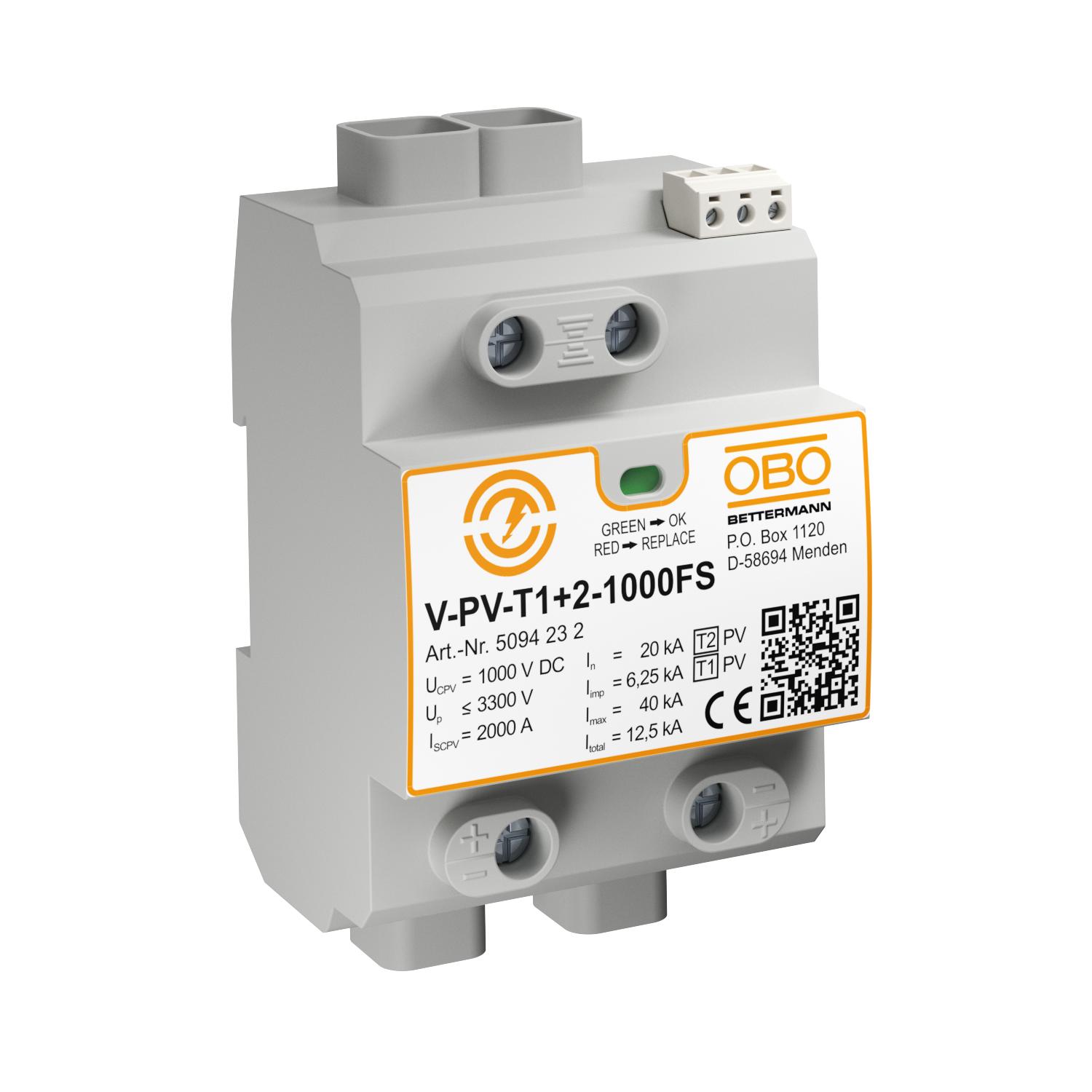

PV kompletan blok 1000 V DC sa daljinskom signalizacijom

Br.art. 5094232 | EAN 4012196603725

ostalo
IP20
Opis proizvoda
Opis proizvoda
Tip 1+2 kombinovani odvodnik prema EN 50539-11 za gromobransku i prenaponsku zaštitu PV sistema.


• Gromobransko izjednačavanje potencijala prema IEC 62305 (VDE 0185-305)
• Zaštita od prenapona prema IEC 60364-7-712 (VDE 0100-712)
• Kapacitet odvođenja 12,5 kA (10/350) i 40 kA (8/20)
• Y uklop rezistentan na greške sa indikatorom statusa
• FS varijanta poseduje kontakt izmenjivača bez potencijala za daljinsku signalizaciju

Primena: uređaj za zaštitu od prenapona i struje groma za PV sisteme.
  • 5 godina garancije
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Prelaz od LPZ 0 do 2.
  • Kombinovan zaštitni uređaj od tipa 1 i tipa 2
  • Installation electrotechnical expertise
Tehnički podaci

Tehnički podaci

Boja sivo
Daljinska signalizacija da
Dimenzija 1000V DC
Dužina 65,5 mm
FM-kontakti Izmenjivač
Integrisani predosigurač ne
Ispitna klasa tip 1 da
Ispitna klasa tip 2 da
Izduvno ne
Kontaktno vreme <25 ns
LPZ 0→2
Maks. PV napon 1000 V
Maksimalna udarna struja odvođenja (8/20 μs) 40 kA
Način montaže Torban šina 35 mm
Najveći trajni napon DC 1000 V
Nominalna struja odvođenja (8/20 µs) 20 kA
Oblik mreže DC
Oblik mreže DC da
Oblik mreže IT ne
Oblik mreže TN ne
Oblik mreže TN-C ne
Oblik mreže TN-C-S ne
Oblik mreže TN-S ne
Oblik mreže TT ne
Oblik mreže, ostali ne
OBO nominalna struja opterećenja (klema ulaza/izlaza) 50 A
Odvodna struja (8/20 µs) [ukupna] 40 kA
Prečnik fleksibilnog provodnika (tankožilni) maks. 35 mm²
Prečnik fleksibilnog provodnika (tankožilni) min. 2,5 mm²
Prečnik krutog provodnika (jedno-/višežilni) maks. 35 mm²
Prečnik krutog provodnika (jedno-/višežilni) min. 2,5 mm²
Radna temperatura maks. 80 °C
Radna temperatura min. -40 °C
Signalizacija na uređaju vizuelno
Širina 71,2 mm
SPD prema EN 61643-11 Tip 1+2
SPD prema IEC 61643-1 klasa I+II
Udarni napon (10/350 μs) 6,25 kA
Udarni napon (10/350) [ukupno] 12,5 kA
Varijanta Y konfiguracija + FS
Varijanta polova ostalo
Visina 120 mm
Vrsta provodnika za uređaje za zaštitu od prenapona Provodnik energije DC (PV)
Vrsta zaštite IP20
Svi tipovi

Svi tipovi

Tip Varijanta polova Vrsta zaštite Br.art. Količina malo pakovanje
V-PV-T1+2-1000 ostalo IP20 5094230
1 Komad
V-PV-T1+2-1000FS ostalo IP20 5094232
1 Komad
