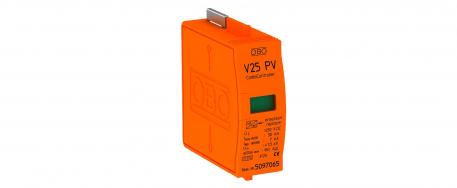

PV uložak - odvodnik prenapona tip 1+2

Br.art. 5097065 | EAN 4012195708896

5097065 / V25-B+C 0-450PV
1
385 V
IP20
Opis proizvoda
Opis proizvoda
CombiController gornji deo - tip 1+2 kombinovani odvodnik za Fotovoltaik-sisteme

• Za zaštitu od prenapona-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 7 kA (10/350) und 50 kA (8/20) po polu
• Nizak DC-prag zaštite: < 1,5 kV po polu (Y-prekidač: 3,0 KV i Uoc maks = 900V DC)
• Odvodnik, utični, sa termičko-dinamičkim rastavnim sistemom i optičkim indikatorom funkcije
• Zatvoreni cinkoksid-varistor-odvodnik za primenu u kućištima razdelnika
• Visoka provodljivost struje uz dug vek trajanja

Primena: PV-sistemi sa gromobranskom zaštitom
  • 5 godina garancije
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Kombinovan zaštitni uređaj od tipa 1 i tipa 2
  • Prelaz od LPZ 0 do 2.
  • Installation electrotechnical expertise
Tehnički podaci

Tehnički podaci

Daljinska signalizacija ne
Dimenzija 450V DC
Izduvno ne
Kontaktno vreme <25 ns
LPZ 0→2
Maks. prenaponska zaštita mreže 160
Maksimalna udarna struja odvođenja (8/20 μs) 50 kA
Maksimalni preventivni osigurač 160 A
Največi trajni napon AC 385 V
Najveći trajni napon DC 450 V
Nominalna struja odvođenja (8/20 µs) 30 kA
Radna temperatura maks. 80 °C
Radna temperatura min. -40 °C
Signalizacija na uređaju vizuelno
SPD prema EN 61643-11 Tip 1+2
SPD prema IEC 61643-1 klasa I+II
Udarni napon (10/350 μs) 7 kA
Varijanta 1-polni, PV-poklopac sa Y-bazom do 900V DC
Varijanta polova 1
Vrsta zaštite IP20
Svi tipovi

Svi tipovi

Tip Varijanta polova Največi trajni napon AC Vrsta zaštite Br.art. Količina malo pakovanje
V25-B+C 0-450PV 1 385 V IP20 5097065
1 Komad
