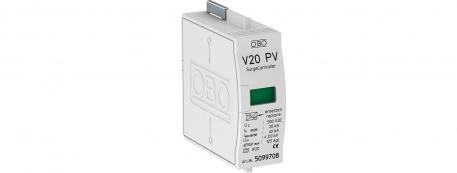

PV uložak - odvodnik prenapona tip 2

Br.art. 5099708 | EAN 4012195708933

1
IP20
Opis proizvoda
Opis proizvoda
SurgeController gornji deo- tip 2 odvodnik prenapona za fotovoltaik sisteme

• Za prenaponsku zaštitu-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja 40 kA (8/20) po polu
• Nizak DC-prag zaštite: < 2,0 kV po polu (Y-prekidač: 4,0 KV i Uoc maks = 1000V DC)
• Odvodnik, utični sa termičko-dinamičkim rastavnim sistemom i optičkim indikatorom funkcije
• Zatvoreni cinkoksid-varistor-odvodnik za primenu u kućištima razdelnika
• Visoka provodljivost struje uz dug vek trajanja

Primena: FV-sistemi bez ili sa odvojenim izolovanim sistemom gromobranske zaštite
  • 5 godina garancije
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Zaštitni uređaj prema DIN EN 61643-11 odn. IEC 61643-11
  • Prelaz od LPZ 1 do 2
  • Installation electrotechnical expertise
Tehnički podaci

Tehnički podaci

Daljinska signalizacija ne
Dimenzija 500V DC
Integrisani predosigurač ne
Ispitna klasa tip 2 da
Kontaktno vreme <25 ns
LPZ 1→2
Maks. prenaponska zaštita mreže 125
Maksimalna udarna struja odvođenja (8/20 μs) 40 kA
Maksimalni preventivni osigurač 125 A
Način montaže na osnovnom elementu
Največi trajni napon AC 440 V
Najveći trajni napon DC 500 V
Nominalna struja odvođenja (8/20 µs) 20 kA
Nominalni napon AC (50 / 60 Hz) 400 V
Oblik mreže TN
Oblik mreže DC da
Oblik mreže IT ne
Oblik mreže TN da
Oblik mreže TN-C da
Oblik mreže TN-C-S da
Oblik mreže TN-S da
Oblik mreže TT da
Oblik mreže, ostali ne
Prečnik krutog provodnika (jedno-/višežilni) maks. 35 mm²
Prečnik krutog provodnika (jedno-/višežilni) min. 2,5 mm²
Radna temperatura maks. 80 °C
Radna temperatura min. -40 °C
Signalizacija na uređaju vizuelno
SPD prema EN 61643-11 Tip 2
SPD prema IEC 61643-1 klasa II
Varijanta 1-polni, PV-poklopac sa Y-bazom do 1000V DC
Varijanta polova 1
Vrsta zaštite IP20
Svi tipovi

Svi tipovi

Tip Varijanta polova Največi trajni napon AC Vrsta zaštite Br.art. Količina malo pakovanje
V20-C 0-300PV 1 300 V IP20 5099611
1 Komad
V20-C 0-500PV 1 440 V IP20 5099708
1 Komad
