Ravan ugao, visina kanala 120 mm, FS

Br.art. 7218070 | EAN 4012197365486

Br.art. / Tip	7218070 / PLM FA 1220 FS

Dimenzija A	275 mm

Dimenzija B	200 mm

Dimenzija H	120 mm

Boja	cink

Opis proizvoda

Opis proizvoda

Ravan ugao sa intumescentnom pritivpožarnom tkaninom za instalacioni kanal PYROLINE® Rapid PLM. Montaža spoja bez alata sa spojnicom PLM SI. Poklopac se uklopi bez alata i omogućava brzu reviziju i dodeljivanje. Poklopac naleže na mesto bez alata i omogućava brzu reviziju i naknadne ispune.

Tehnički podaci

Tehnički podaci

Boja	cink
Broj strana koje mogu da se izlažu plamenu	4
Dimenzija	350x350x120
Dimenzija A	275 mm
Dimenzija B	200 mm
Dimenzija H	120 mm
Klasifikacija El - instalacioni kanal	90
Korisni presek	18500 mm²

Materijal	Čelik
Moguće pregrade	ne
Obloga	Čelik
Površina	hladno pocinkovano
Pričvršćivanje poklopca	ostalo
S perforacijama	da
Ugao krivine	90 °

Svi tipovi

Svi tipovi

Tip	Dimenzija A	Dimenzija B	Dimenzija H	Boja	Br.art.	Količina	malo pakovanje
PLM FA 1220 FS	275 mm	200 mm	120 mm	cink	7218070	Komad	1 Komad

Preuzimanja

Informativni list PLM FA 1220 FS / 7218070 , 0.17MB , pdf

Katalog Brandschutzkanäle , 8.99MB , pdf

EU izjava o usaglašenosti PLM FA 1220 FS / 7218070 , 0.20MB , pdf

Izjava o performansama PLM FA 1220 FS / 7218070 , 0.78MB , pdf

Preuzimanje

Rešenje o dozvoli Fire protection ducts PYROLINE® Rapid PLM , 2.15MB , pdf

Uputstvo za montažu Mounting instructions, PYROLINE® Rapid installation duct system EI30-EI90 according to EN 13501-2 , 7.20MB , pdf

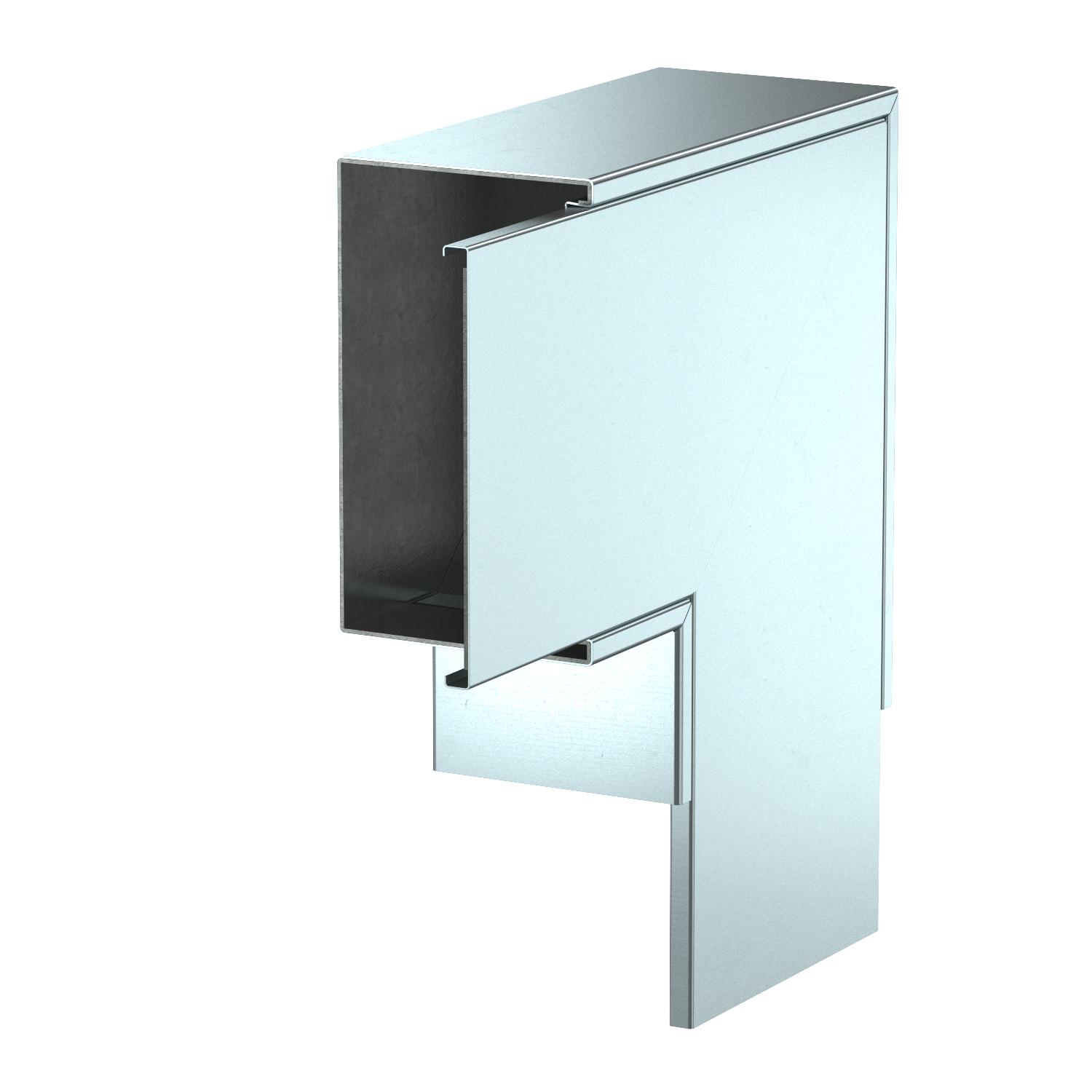

Grafika proizvoda PLM FA 1220 FS / 7218070, 79.47 kB, jpg

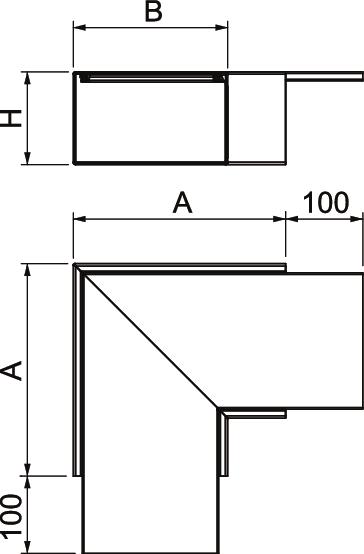

Crtež u razmeri PLM FA 1220 FS / 7218070, 15.65 kB, jpg

Za ovaj proizvod nema tenderskih specifikacija na raspolaganju
