Serijski zaštitni uređaj, 2-polni, varijanta 24 V 2 | 20 | 28 | Klema

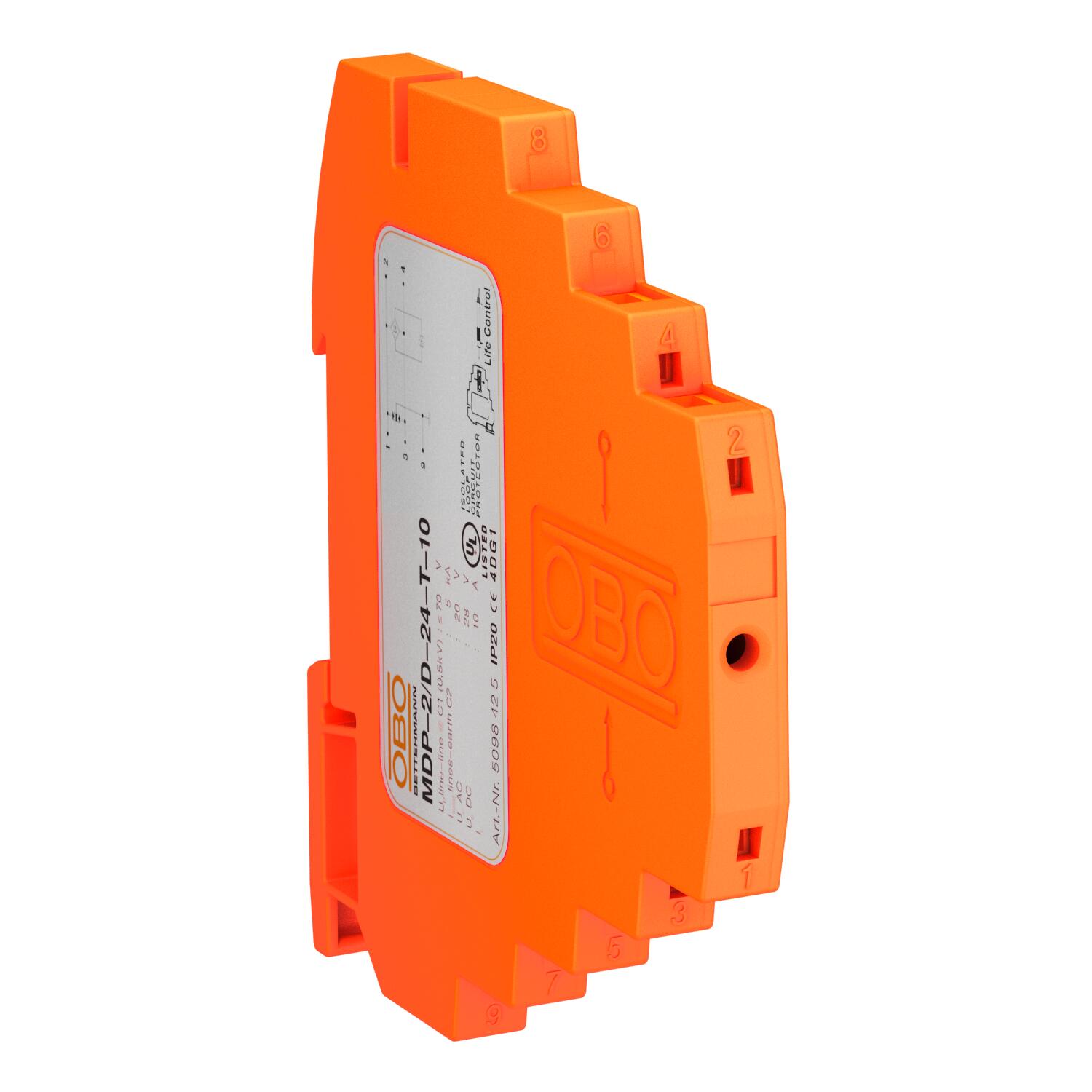

Serijski zaštitni uređaj, 2-polni, varijanta 24 V

Br.art. 5098425 | EAN 4012195787389

Br.art. / Tip	5098425 / MDP-2 D-24-T-10

Broj polova	2

Največi trajni napon AC	20 V

Najveći trajni napon DC	28 V

Utični sistem	Klema

Opis proizvoda

Opis proizvoda

Odvodnik prenapona sa test-funkcijom; varijanta 24V

• Nominalna struja opterećenja 10 A
• Zaštitni uređaj za višežilne sisteme
• Direktno šild uzemljenje i sa priključnim klemama bez vijaka
• Širina od samo 8,7 mm koja štedi prostor
• Zaštitni uklop može da se ispita sa Life Control
• Veliki domet do 100 MHz
• UL lista (4DG1)

Primena: Univerzalna primena na 35-mm-torban šinama u svim uobičajenim kućištima razdelnika.

Tehnički podaci

Tehnički podaci

Broj polova	2
Dimenzija	24V
Dozvole	UL
Granična frekvencija	100 MHz
Impulsna struja	0,5 kA
Ispitni standard	IEC 61643-21
Izolacioni otpor	>100 MΩ
Kapacitet (žila-žila)	< 40 pF
Kategorie	Tip 1+2+3 / D1+C2+C1
LPZ	0→3
Največi trajni napon AC	20 V
Najveći trajni napon DC	28 V
Nominalna struja opterećenja AC	0,7 A
Nominalna struja opterećenja DC	10 A
Nominalni napon	24 V
Otpornost na udarnu struju žila-žila	C1: 0,5 kV / 0,25 kA (8/20µs)
Prag zaštite @ C1	<65 V
Prag zaštite žila - zemlja	<800 V
Prag zaštite žila - žila	<70 V

Prečnik priključka, kruti maks.	2,5 mm²
Prečnik priključka, kruti min.	0,14 mm²
Presek priključka fleksibilan min.	0,14 mm²
Presek priključka višežilni maks.	1,5 mm²
Presek priključka višežilni min.	0,14 mm²
Presek priključka, fleksibilan maks.	2,5 mm²
Priključak zaštite	da
Signalizacija na uređaju	po izboru
SPD prema IEC 61643-21	Klasa I+II+III / D1+C2+C1
Temperaturna oblast primene maks.	80 °C
Temperaturna oblast primene min.	-40 °C
Ukupna odvodna struja (10/350)	D1: 1 kA
Ukupna odvodna struja (8/20)	5 kA
Uneto slabljenje (insertion loss)	≤3 dB
Utični sistem	Klema
Uzemljenje preko:	Torban šina
Vrsta zaštite	IP20
Zaštita	direktno
