Serijski zaštitni uređaj, 4-polni, varijanta 24 V 4 | 20 | 28 | Klema

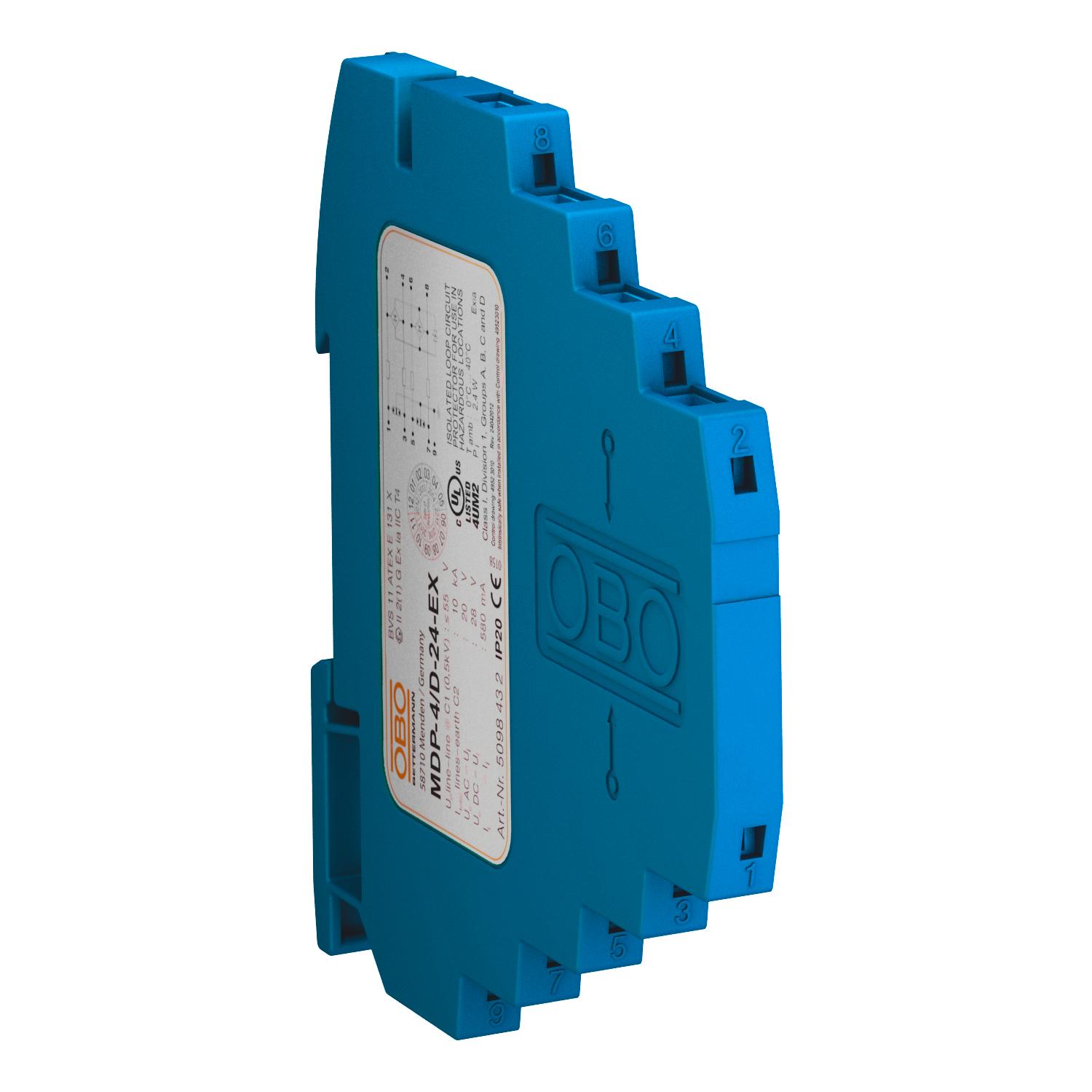

Serijski zaštitni uređaj, 4-polni, varijanta 24 V

Br.art. 5098432 | EAN 4012195848523

Br.art. / Tip	5098432 / MDP-4 D-24-EX

Broj polova	4

Največi trajni napon AC	20 V

Najveći trajni napon DC	28 V

Utični sistem	Klema

Opis proizvoda

Opis proizvoda

Odvodnik prenapona za samoosigurana merna kola

• zaštitni uređaj za višežilne sisteme
• direktno uzemljenje šilda i sa priključnim klemama bez vijaka

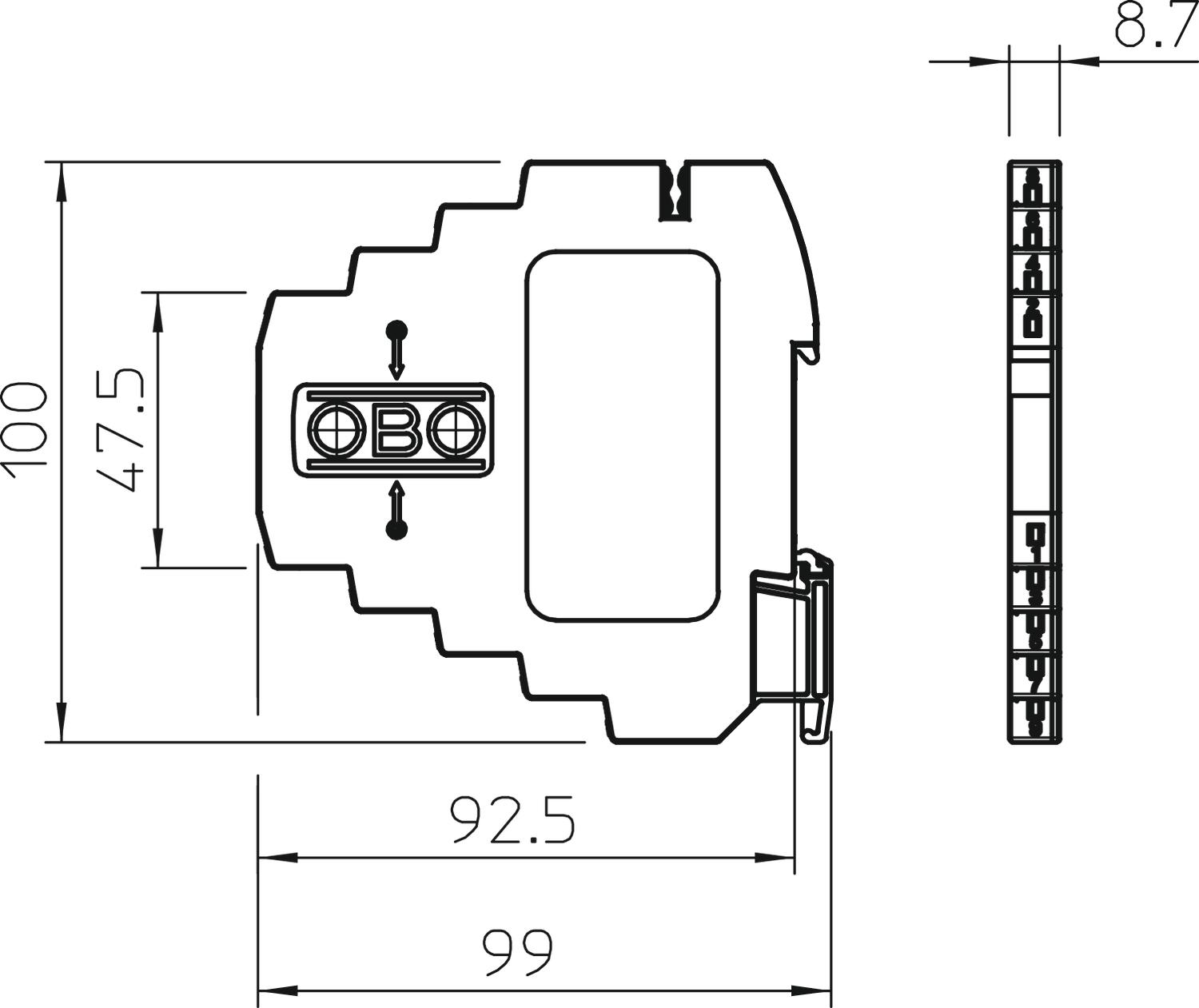

• širina koja štedi prostor od samo 8,7 mm
• visoka oblast frekvencija od 0-100 MHz
• ATEX dozvola: II 2(1) G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• UL lista (4UM2)

Primena: Univerzalna primena na 35-mm profilnim šinama u svim uobičajenim kućištima razdelnika.

Tehnički podaci

Tehnički podaci

Boja	plavo
Broj polova	4
Dimenzija	24V
Dozvole	UL
Ex-dozvola	II 2(1)G Ex ia [ia Ga] IIC T4 Gb
Granična frekvencija	100 MHz
Ispitni standard	IEC 61643-21
Izolacioni otpor	>100 MΩ
Kapacitet (žila-žila)	< 40 pF
Kategorie	Tip 1+2+3 / D1+C2+C1
Kontrola odvodnika prenapona	ne
LPZ	0→3
Največi trajni napon AC	20 V
Najveći trajni napon DC	28 V
Nominalna struja opterećenja AC	0,4 A
Nominalna struja opterećenja DC	0,58 A
Nominalni napon	24 V
Otpornost na udarnu struju žila-zemlja	C2: 5 KV / 2,5 kA (8/20µs)
Otpornost na udarnu struju žila-žila	C1: 0,5 KV / 0,25 kA (8/20µs)
Prag zaštite žila - zemlja	<800 V
Prag zaštite žila - žila	< 55 V

Prečnik priključka, kruti maks.	2,5 mm²
Prečnik priključka, kruti min.	0,14 mm²
Presek priključka fleksibilan min.	0,14 mm²
Presek priključka višežilni maks.	1,5 mm²
Presek priključka višežilni min.	0,14 mm²
Presek priključka, fleksibilan maks.	2,5 mm²
Priključak zaštite	da
Serijski otpor po žili	2,35 Ω ± 5 %
Signalizacija na uređaju	nema
SPD prema IEC 61643-21	Klasa I+II+III / D1+C2+C1
Telekomunikacioni kontakt	ne
Temperaturna oblast primene maks.	80 °C
Temperaturna oblast primene min.	-40 °C
Ukupna odvodna struja (10/350)	D1: 2 kA
Ukupna odvodna struja (8/20)	10 kA
Uneto slabljenje (insertion loss)	≤3 dB
Utični sistem	Klema
Uzemljenje preko:	Torban šina
Vrsta zaštite	IP20
Zaštita	direktno
