Spojnica GA-KUP90 120

morepic-1

morepic-2

Spojnica GA-KUP90

Br.art. 6279704 | EAN 4012195770022

Br.art. / Tip	6279704 / GA-KUP90

Dužina	120 mm

Opis proizvoda

Opis proizvoda

Spojnica kanala za spajanje donjih delova Rapid 80 GA parapetnih kanala od aluminijuma.

Opseg isporuke spojnice uključuje 2 spojne ploče.

Tehnički podaci

Tehnički podaci

bez halogena	da
Dimenzija	84x120
Dubina kanala	90 mm
Dužina	120 mm
Materijal	plemeniti čelik, nerđajući 1.4301
Model	Spojnica
Sa izjednačavanjem potencijala	da

Širina	84 mm
Stepen zaštite IK-kod	IK10
Temperaturna oblast primene maks.	60 °C
Temperaturna oblast primene min.	-25 °C
Varijanta	univerzalno
Vrsta zaštite	IP30

Svi tipovi

Svi tipovi

Tip	Dužina	Br.art.	Količina	malo pakovanje
GA-KUP90	120 mm	6279704	Jedinica pakovanja	1 Jedinica pakovanja

Preuzimanja

Informativni list GA-KUP90 / 6279704 , 0.18MB , pdf

Katalog Geräteeinbaukanäle und Säulen , 28.91MB , pdf

EU izjava o usaglašenosti GA-KUP90 / 6279704 , 0.16MB , pdf

UK Izjava o usaglašenosti GA-KUP90 / 6279704 , 0.14MB , pdf

Preuzimanje

Odobrenje oznake VDE symbol approval, Rapid 80 aluminium device installation duct systems , 0.24MB , pdf

Preuzimanje

Uputstvo za montažu Mounting instructions, GK-KUP/GS-KUP/KUPP/GA-KUP coupling , 3.68MB , pdf

Preuzimanje

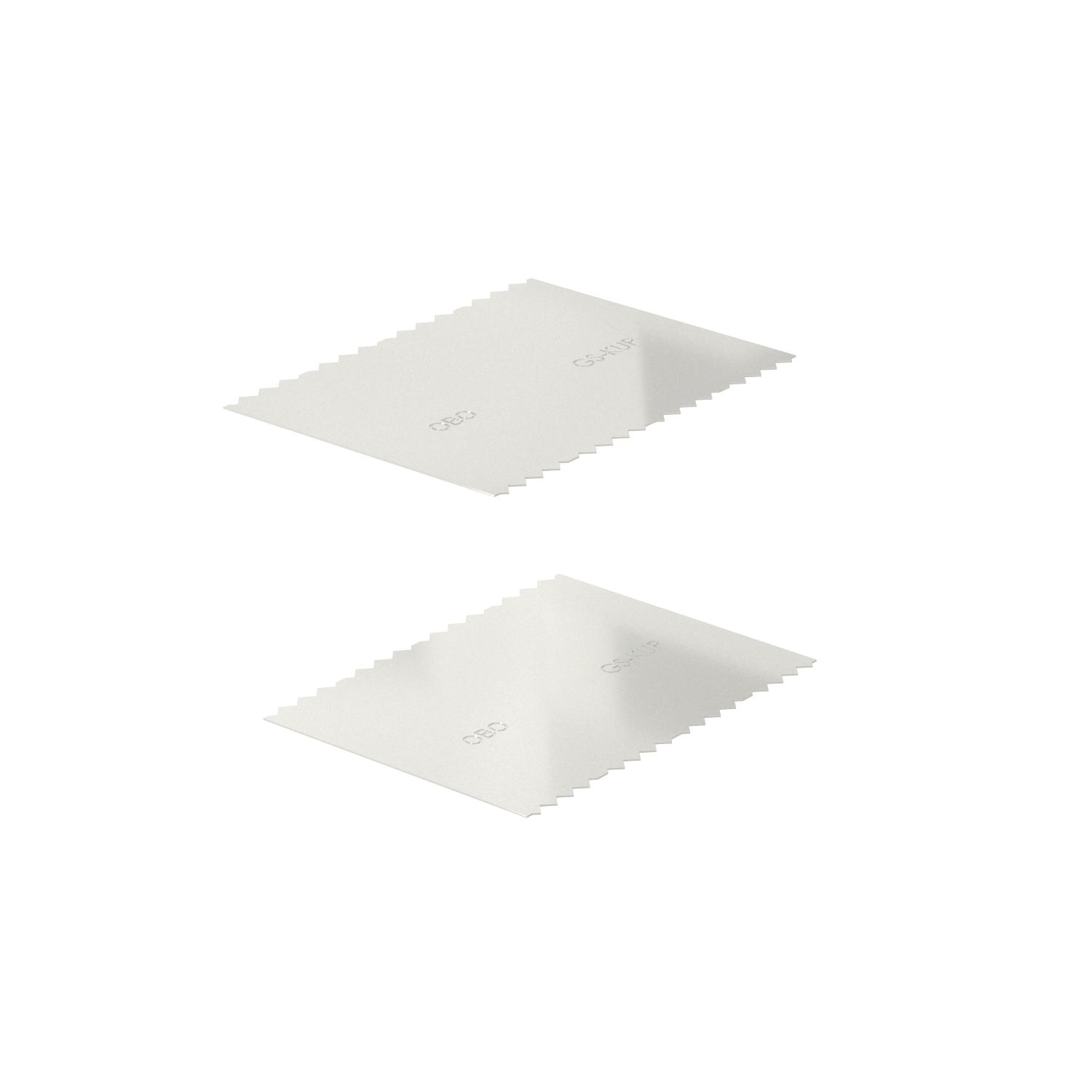

Grafika proizvoda GA-KUP90 / 6279704, 28.99 kB, jpg

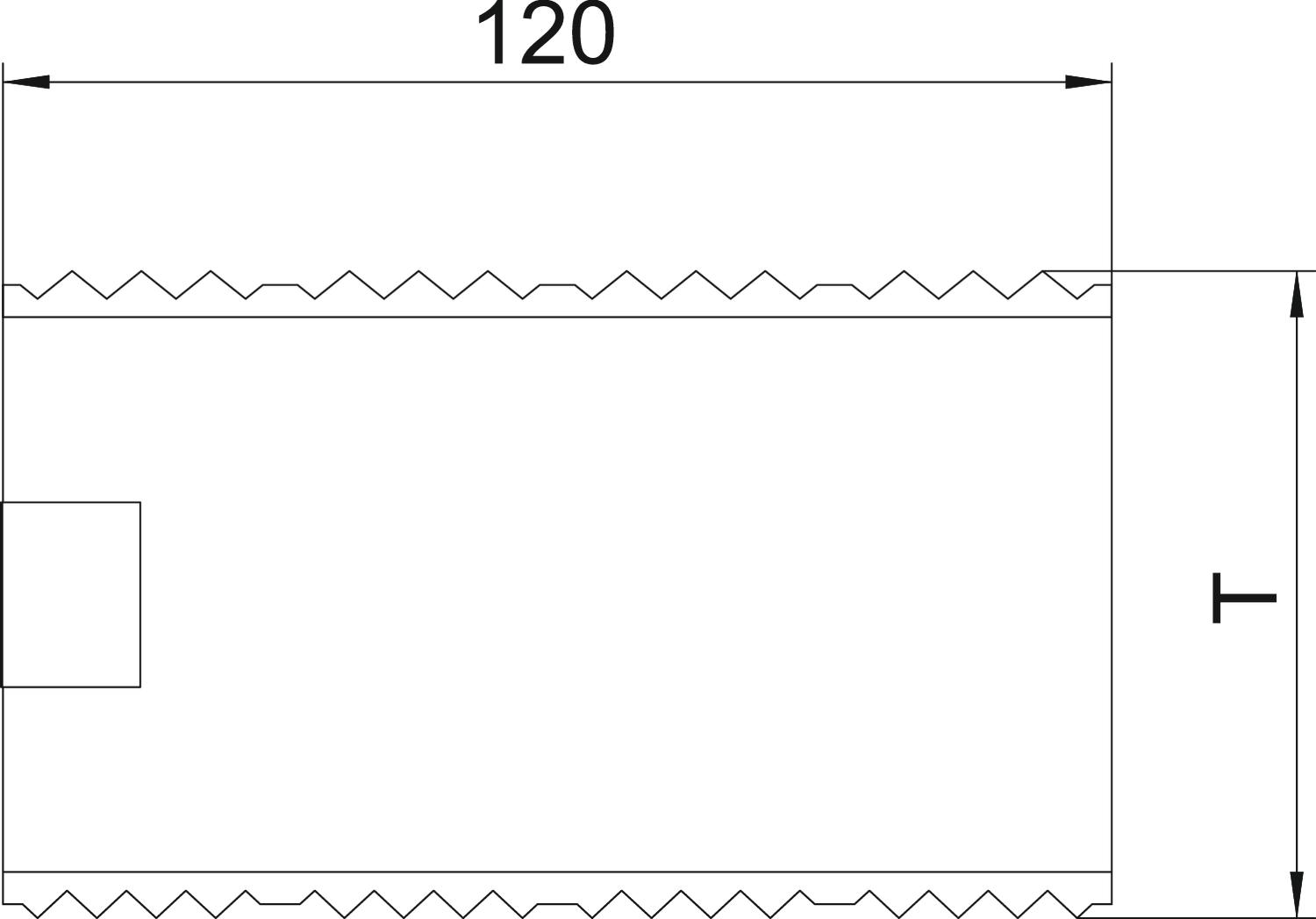

Crtež u razmeri GA-KUP90 / 6279704, 44.09 kB, jpg

Za ovaj proizvod nema tenderskih specifikacija na raspolaganju

6279704_KSTP1.stp, 550.74 kB
