Spojnica, vodljiva za EÜK-2

Br.art. 7400988 | EAN 4012197349837

Br.art. / Tip

Širina	75 mm

Visina kanala min.	28 mm

Visina kanala maks.

Širina kanala min.

Opis proizvoda

Opis proizvoda

Spojnica (2-dijelna) za vodljivu ugradnju podnih kanala obloženih glazurom. Spojnica uskače u bočne stijenke kanala.

Tehnički podaci

Tehnički podaci

Dimenzija	263x75x28,2
Dimenzija a	190 mm
Dužina	263 mm
Materijal	Čelik
Mogućnost ugradnje zaptivke	ne
Namenjeno za elastičnu fugu	da
Podna ploča	da
Poklopac može da se skine	da

Površina	hladno pocinkovano
Sa izjednačavanjem potencijala	da
Širina	75 mm
Širina kanala min.	190 mm
Varijanta	Vezica
Visina kanala maks.	48 mm
Visina kanala min.	28 mm

Svi tipovi

Svi tipovi

Tip	Širina	Visina kanala min.	Visina kanala maks.	Širina kanala min.	Br.art.	Količina	malo pakovanje
VL 190-2	75 mm	28 mm	48 mm	190 mm	7400988	Komad	1 Komad
VL 250-2	75 mm	28 mm	58 mm	250 mm	7400992	Komad	1 Komad
VL 350-2	75 mm	28 mm	58 mm	350 mm	7400996	Komad	1 Komad

Preuzimanja

Informativni list VL 190-2 / 7400988 , 0.19MB , pdf

EU izjava o usaglašenosti VL 190-2 / 7400988 , 0.18MB , pdf

Izjava o performansama VL 190-2 / 7400988 , 0.34MB , pdf

Preuzimanje

Pomoć za izbor Quick selection for screed-covered duct system with underfloor box in system size 250 , 0.33MB , pdf

Pomoć za izbor Quick selection for screed-covered duct system with underfloor box in system size 350 , 0.38MB , pdf

Uputstvo za montažu EÜK screed-covered duct system generation 3 , 76.05MB , pdf

Preuzimanje

Uputstvo za montažu EÜK screed-covered duct system generation 4 , 10.26MB , pdf

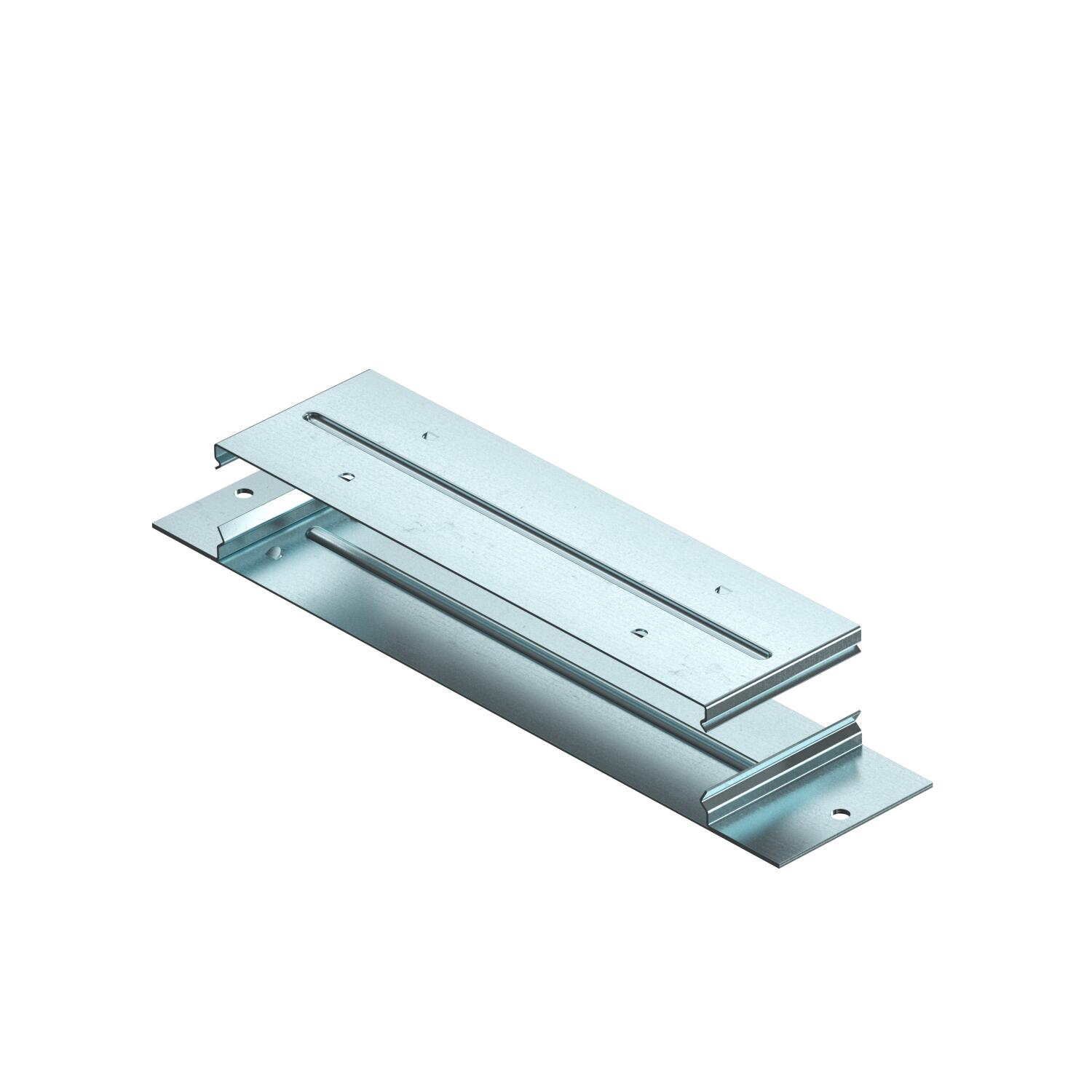

Grafika proizvoda VL 190-2 / 7400988, 71.34 kB, jpg

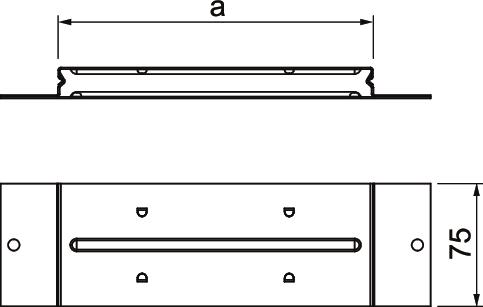

Crtež u razmeri VL 190-2 / 7400988, 13.26 kB, jpg
