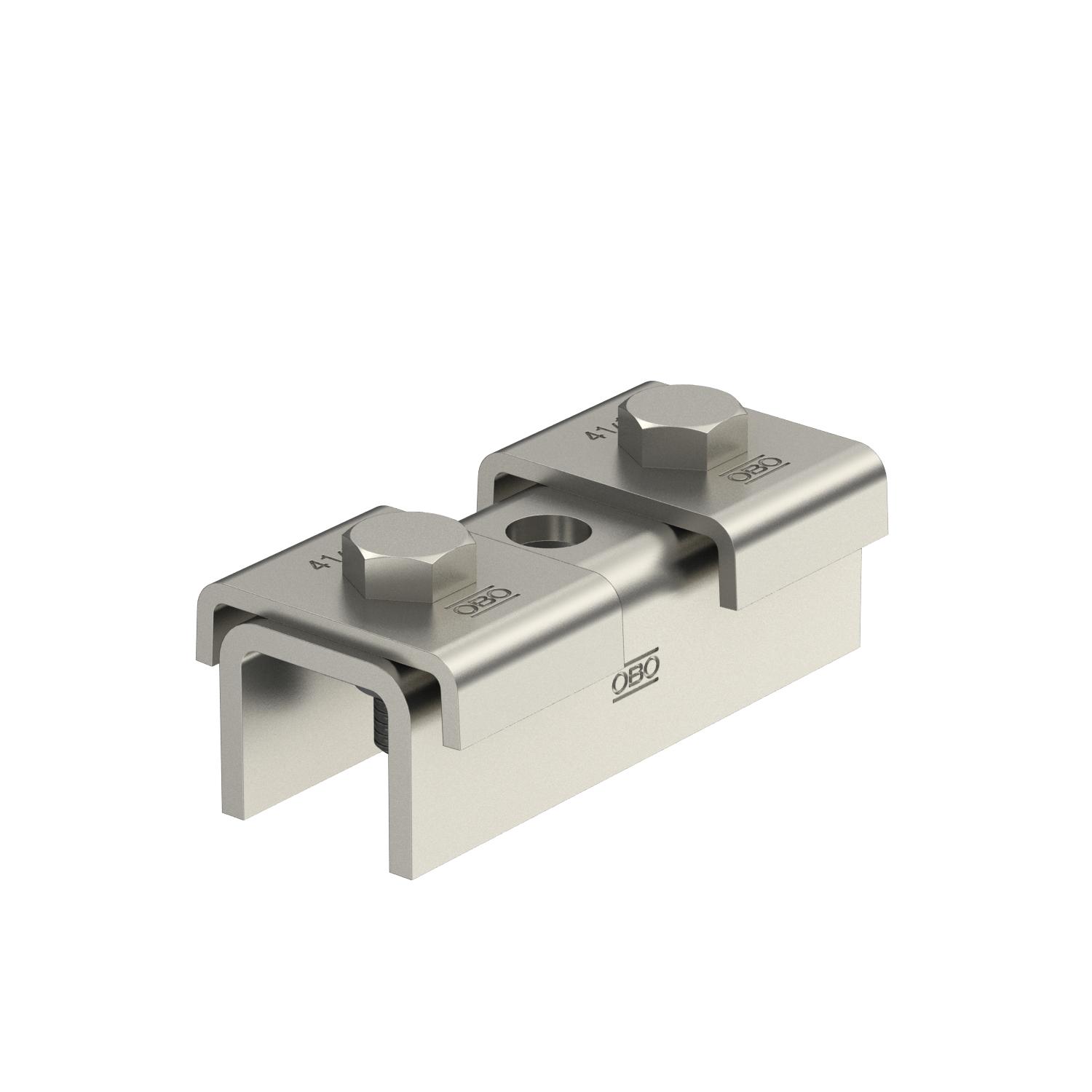

Spojnice šina SV s 3 rupe A2
Br.art. 1123126 | EAN 4012195939238
- Opis proizvoda
-
Opis proizvoda
Spojnica za šine služi kao produžetak montažne šine MS 4141. Ovo spajanje može da se izvede jednostavno i sigurno na građevini ili unapred u radionici.
Obezbeđeno je da ne dođe do stvaranja slabe tačke u oblasti spajanja šina. Ovde važe statičke vrednosti montažnih šina.
Obim isporuke:
Držači od lima tipa 4141 i odgovarajući vijci sa šestouglom glavom.
-
- Tehnički podaci
-
Tehnički podaci
Debljina materijala 4 mm Dimenzija 100x4mm Materijal plemeniti čelik, nerđajući 1.4301 Nerđajući čelik, nagrižen ne Oblik profila C-profil Odgovara za forme profila U-profil Površina svetlo, naknadno obrađeno Razmak perforacije po sredini 60 mm S vijčanim priborom da Širina proreza 22 mm Statička vrednost A 2,97 cm² Statička vrednost ly 6,05 cm Statička vrednost lz 9,01 cm Statička vrednost Wy 2,91 cm² Statička vrednost Wz 4,4 cm² Varijanta perforirana Veličina rupe 12 mm Vrsta perforacija Zadnja strana perforirana Dimenzije

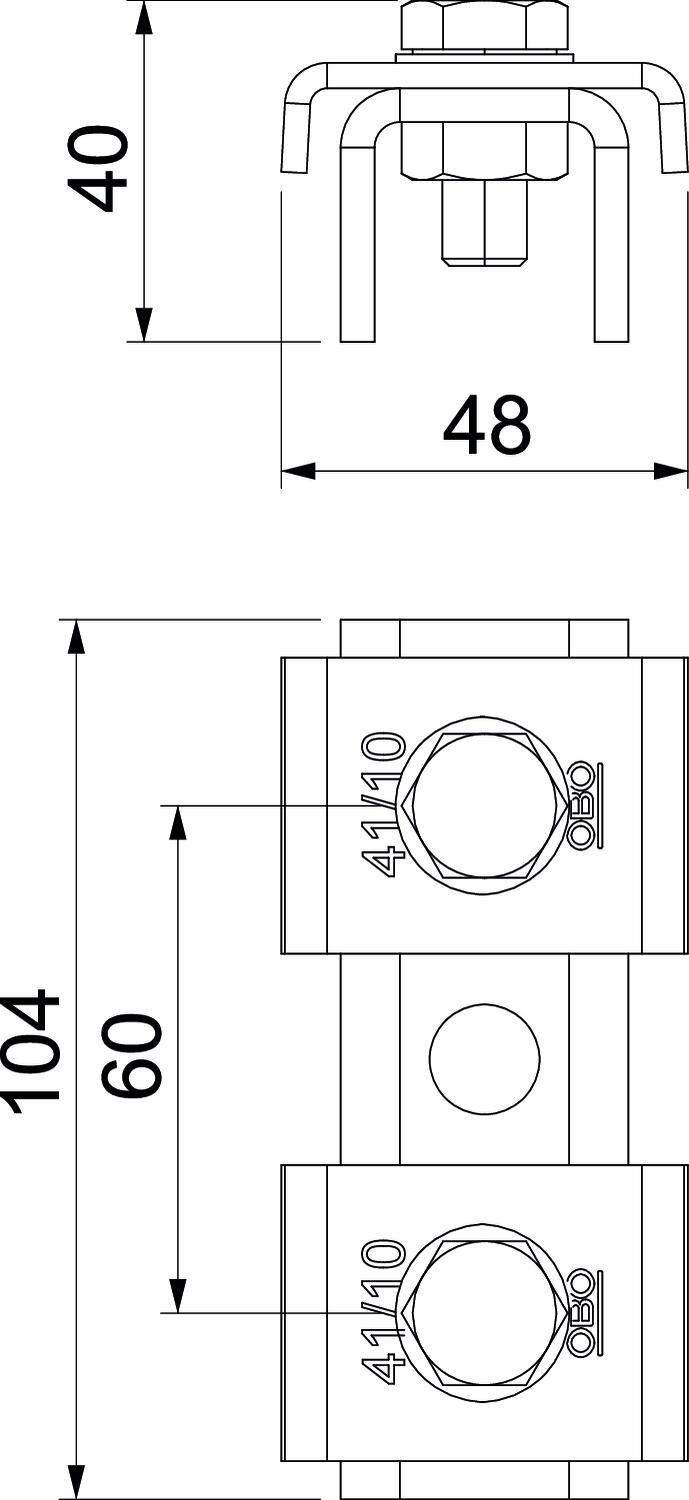

Dužina 100 mm Širina 47 mm Visina 39,4 mm - Svi tipovi
- Preuzimanja
-
Informativni list SVE 41 A2 / 1123126 , 0.20MB , pdfBrošura Rail systems , 2.10MB , pdfIzjava o usaglašenosti SVE 41 A2 / 1123126 , 2.00MB , pdf
