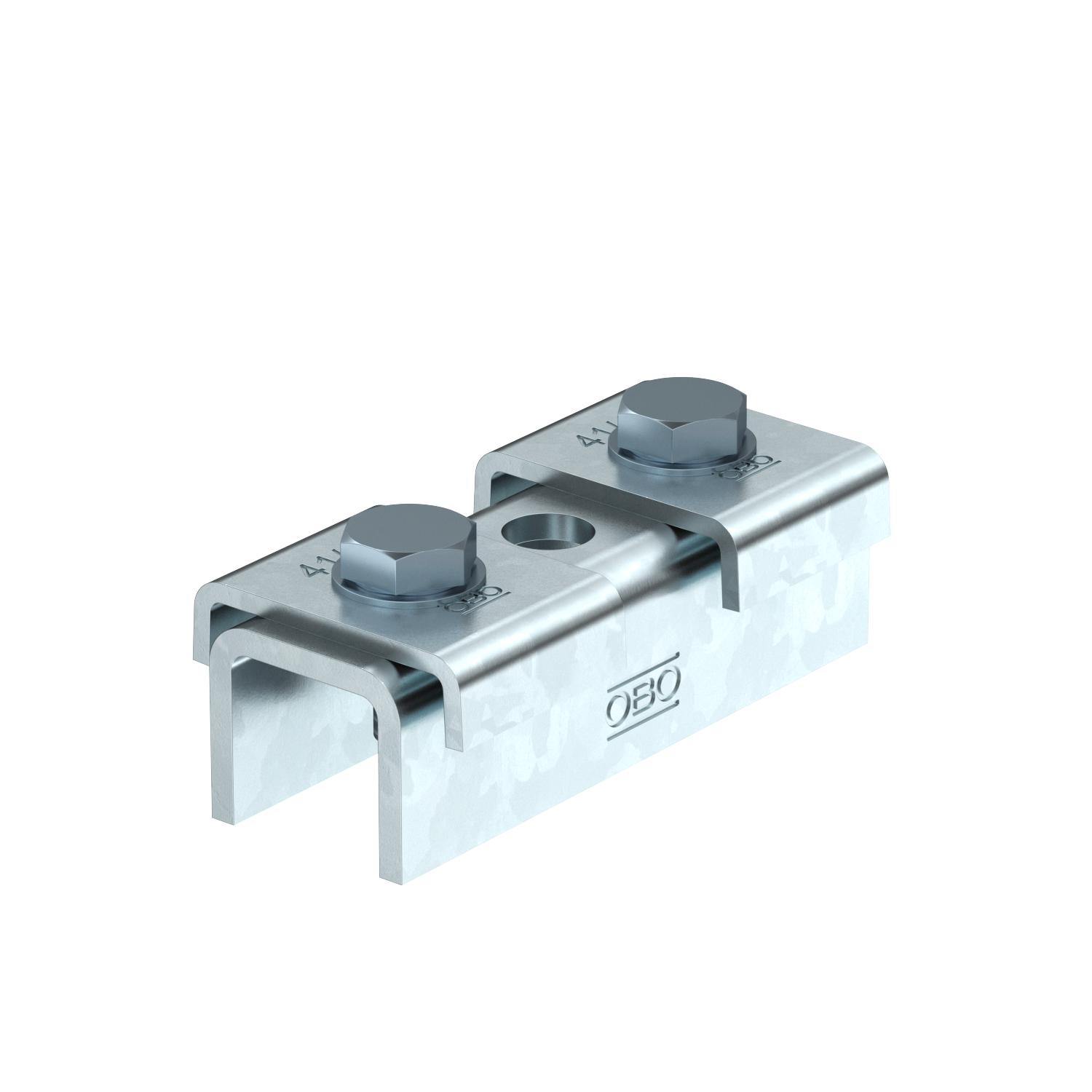

Spojnice šina SV s 3 rupe FT

Br.art. 1123121 | EAN 4012195939214

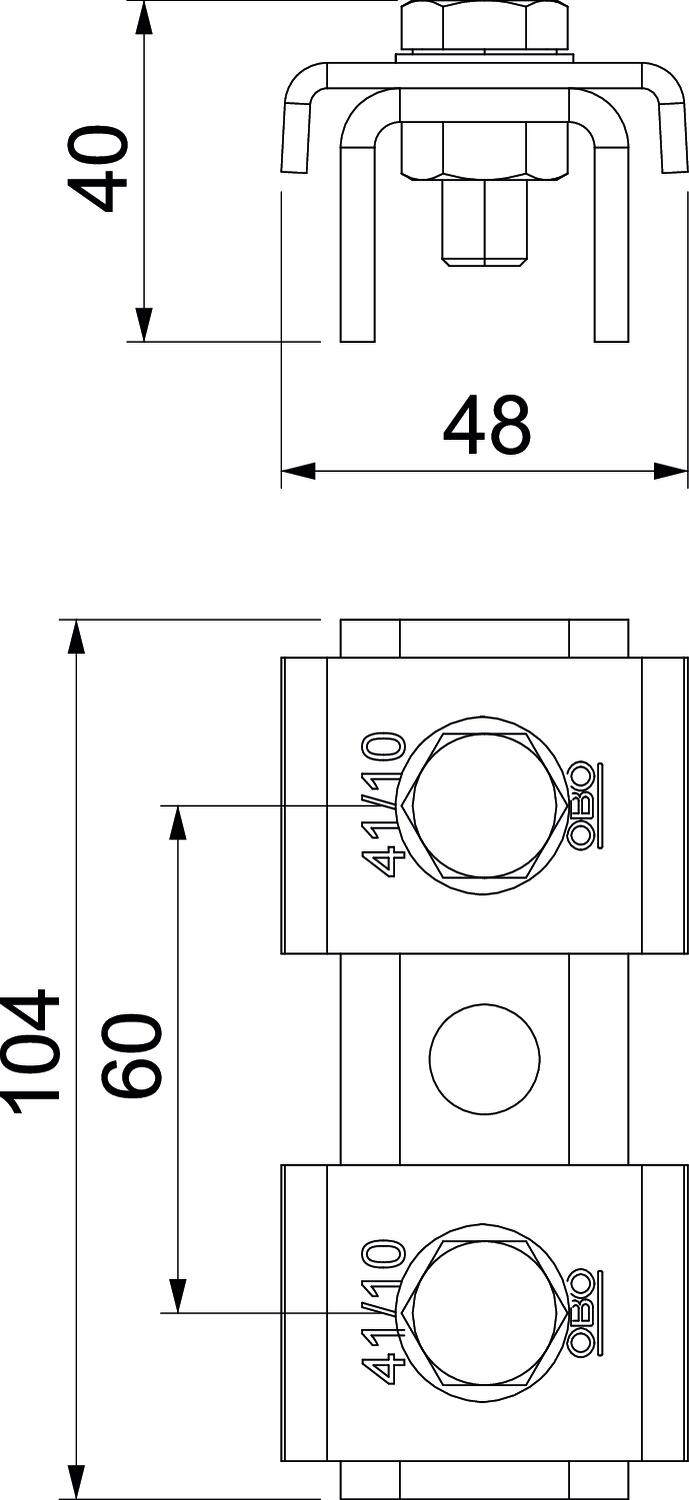

1123121 / SVE 41 FT
100 mm
47 mm
4 mm
Opis proizvoda

Opis proizvoda

Spojnica za šine služi kao produžetak montažne šine MS 4141. Ovo spajanje može da se izvede jednostavno i sigurno na građevini ili unapred u radionici.

Obezbeđeno je da ne dođe do stvaranja slabe tačke u oblasti spajanja šina. Ovde važe statičke vrednosti montažnih šina.


Obim isporuke:
Držači od lima tipa 4141 i odgovarajući vijci sa šestouglom glavom.
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Širina proreza 22 mm
Tehnički podaci

Tehnički podaci

Debljina materijala 4 mm
Dimenzija 100x4mm
Dužina 100 mm
Materijal Čelik
Nerđajući čelik, nagrižen ne
Oblik profila C-profil
Odgovara za forme profila U-profil
Površina vruće pocinkano utapanjem
Razmak perforacije po sredini 60 mm
S vijčanim priborom da
Širina 47 mm
Širina proreza 22 mm
Statička vrednost A 2,97 cm²
Statička vrednost ly 6,05 cm
Statička vrednost lz 9,01 cm
Statička vrednost Wy 2,91 cm²
Statička vrednost Wz 4,4 cm²
Varijanta perforirana
Veličina rupe 12 mm
Visina 39,4 mm
Vrsta perforacija Zadnja strana perforirana
Svi tipovi

Svi tipovi

Tip Dužina Širina Debljina materijala Br.art. Količina malo pakovanje
SVE 41 FT 100 mm 47 mm 4 mm 1123121
10 Komad
