Srednja i fina zaštita FLD za dvožilne sisteme 48 V 2 | 37 | 53 | Klema

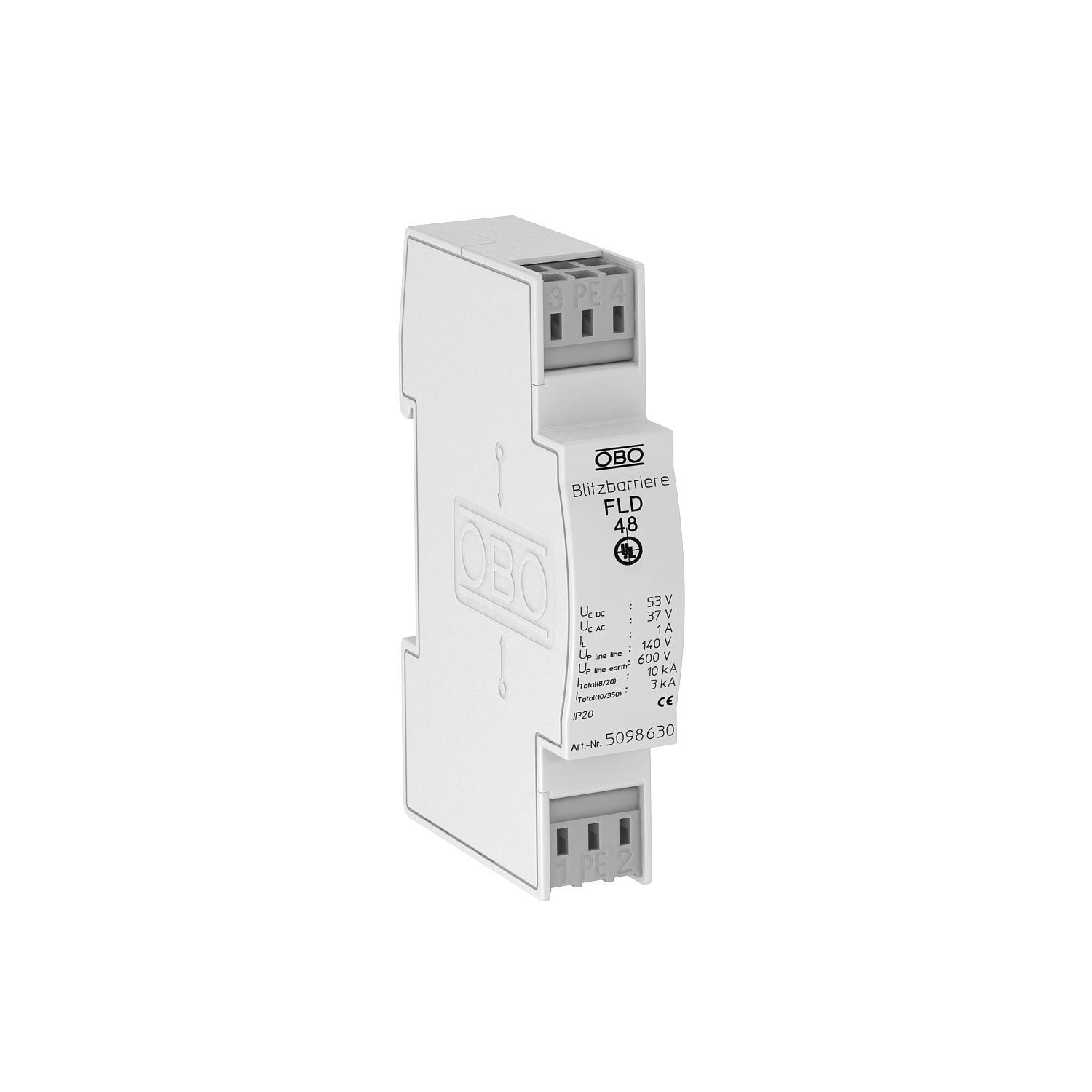

Srednja i fina zaštita FLD za dvožilne sisteme 48 V

Br.art. 5098630 | EAN 4012195578390

Br.art. / Tip

Broj polova	2

Največi trajni napon AC

Najveći trajni napon DC

Utični sistem	Klema

Opis proizvoda

Opis proizvoda

Zaštita od prenapona za primenu u mernoj, upravljačkoj i regulacionoj tehnici

• Srednja i fina zaštita
• Standardna varijanta za dvožilne sisteme
• Dvostepeni zaštitni uklop
• Sa priključnim klemama bez vijaka, lakim za montažu
• U dimenzijama rastera 17,5-mm koji štedi na prostoru
• Sa induktivnim razdvajanjem u dužnoj račvi

Primena: Univerzalna primena na 35-mm-profilnim šinama u svim uobičajenim kućištima razdelnika.

Tehnički podaci

Tehnički podaci

Broj polova	2
Dimenzija	48V AC
Dozvole	UL
Granična frekvencija	0,18 MHz
Impulsna struja	1,5 kA
Ispitni standard	IEC 61643-21
Izolacioni otpor	> 10 MΩ
Kapacitet (žila-zemlja)	<1 nF
Kapacitet (žila-žila)	<10 nF
Kategorie	Tip 1+2+3 / D1+C2+C1
LPZ	0→3
Največi trajni napon AC	37 V
Najveći trajni napon DC	53 V
Nominalna struja odvođenja (8/20 µs)	5 kA
Nominalna struja opterećenja AC	0,7 A
Nominalna struja opterećenja DC	1 A
Otpornost na udarnu struju žila-zemlja	C2: 10 kV / 5 kA (8/20µs)
Otpornost na udarnu struju žila-žila	C2: 5 kV / 2,5 kA (8/20µs)
Podeok TE (17,5 mm)	1
Prag zaštite žila - zemlja	<600 V

Prag zaštite žila - žila	<140 V
Prečnik priključka, kruti maks.	2,5 mm²
Prečnik priključka, kruti min.	0,14 mm²
Presek priključka fleksibilan min.	0,14 mm²
Presek priključka višežilni maks.	2,5 mm²
Presek priključka višežilni min.	0,14 mm²
Presek priključka, fleksibilan maks.	2,5 mm²
Priključak zaštite	ne
Serijska induktivnost po žili	120 µH ± 20 %
SPD prema IEC 61643-21	Klasa I+II+III / D1+C2+C1
Telekomunikacioni kontakt	ne
Temperaturna oblast primene maks.	80 °C
Temperaturna oblast primene min.	-40 °C
Ukupna odvodna struja (10/350)	D1: 3 kA
Ukupna odvodna struja (8/20)	10 kA
Uneto slabljenje (insertion loss)	3 dB @ 180 kHz dB
Utični sistem	Klema
Uzemljenje preko:	Klema
Varijanta ispitana na eksplozije	ne
Vrsta zaštite	IP20
