Srednja i fina zaštita FRD 2 za dvožilne sisteme 24 V 2 | 19 | 28 | Klema

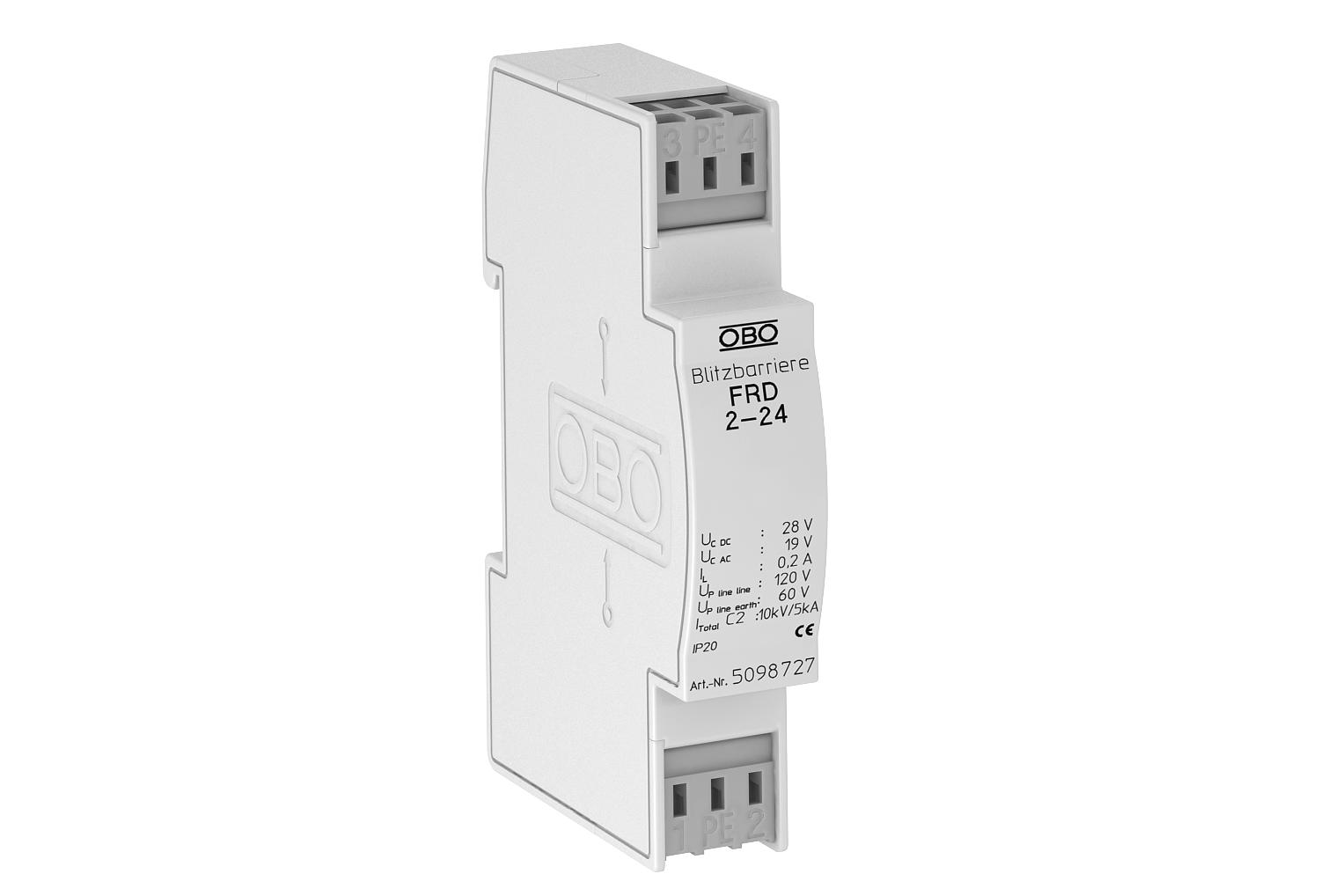

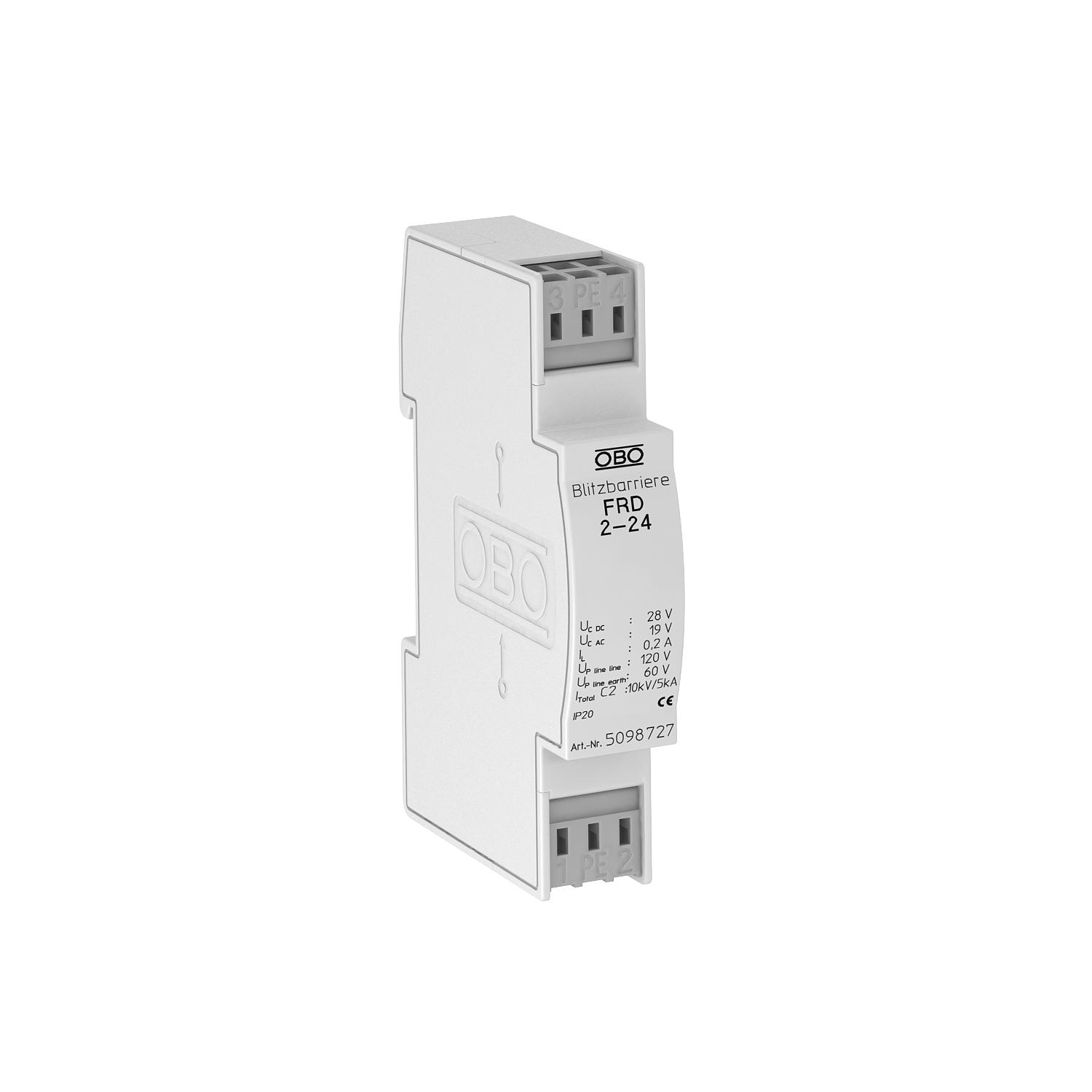

Srednja i fina zaštita FRD 2 za dvožilne sisteme 24 V

Br.art. 5098727 | EAN 4012195578420

Br.art. / Tip	5098727 / FRD 2-24

Broj polova	2

Največi trajni napon AC	19

Najveći trajni napon DC	28

Utični sistem	Klema

Opis proizvoda

Opis proizvoda

Zaštita od prenapona za primenu u mernoj, upravljačkoj i regulacionoj tehnici

• Srednja i fina zaštita
• Standardna varijanta za dvožilne sisteme

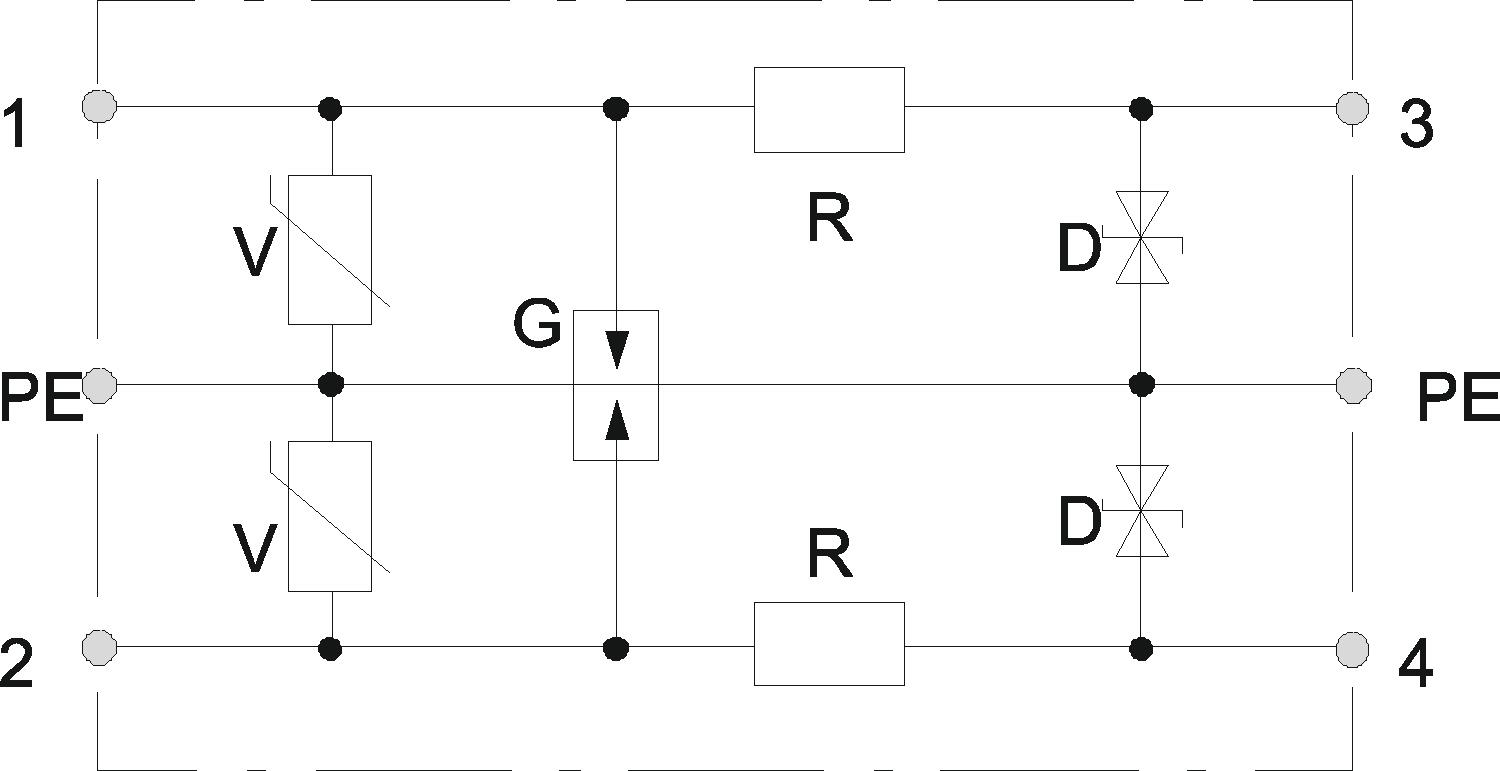

• Dvostepeni zaštitni uklop
• Sa priključnim klemama bez vijaka, lakim za montažu

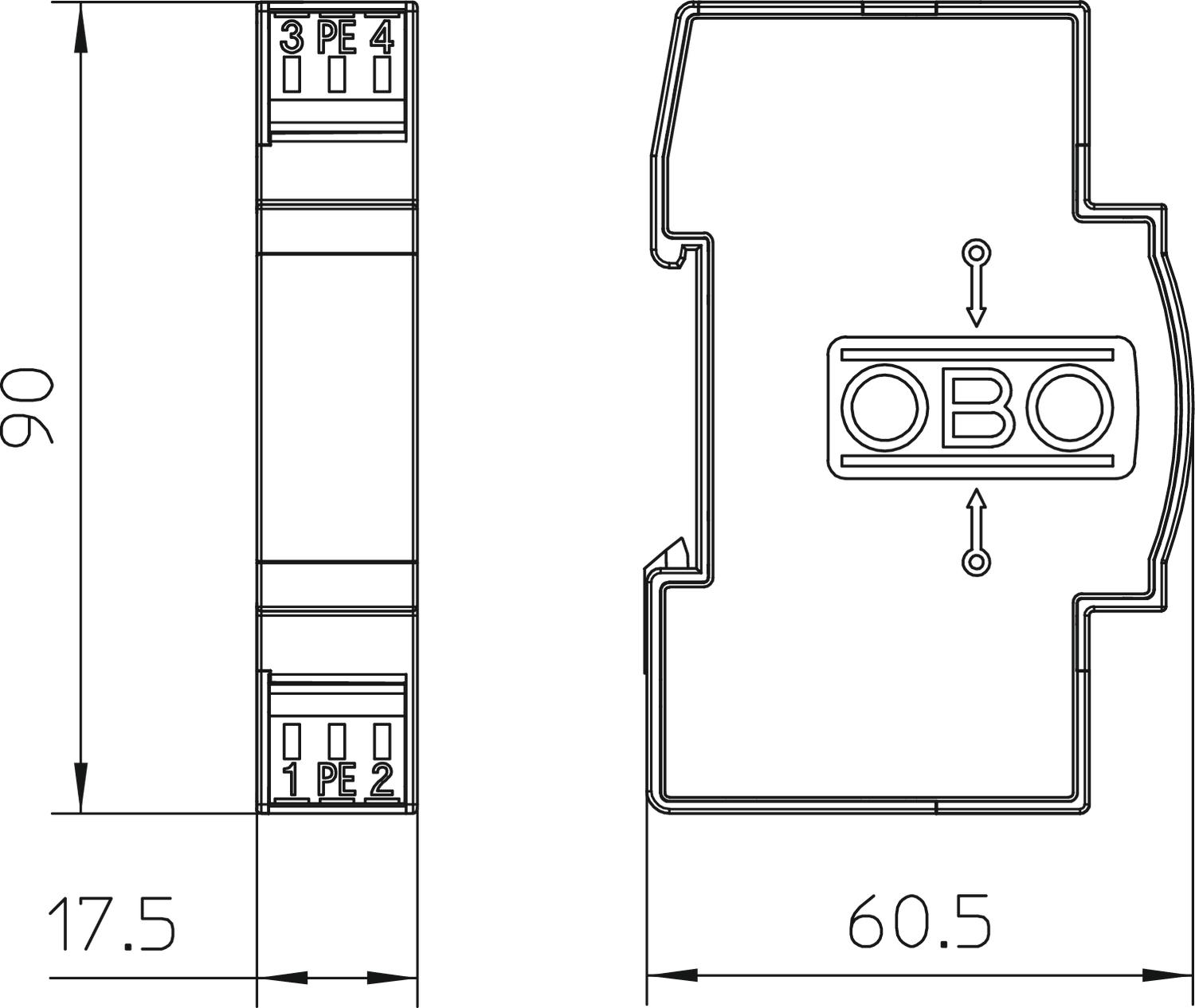

• U dimenzijama rastera 17,5-mm koji štedi na prostoru
• Sa omskim razdvajanjem u dužnoj račvi

Primena: Univerzalna primena na 35-mm-profilnim šinama u svim uobičajenim kućištima razdelnika.

Tehnički podaci

Tehnički podaci

Broj polova	2
Dimenzija	24V AC
Ispitni standard	IEC 61643-21
Izolacioni otpor	>10 MΩ
Kapacitet (žila-zemlja)	<10 nF
Kapacitet (žila-žila)	<10 nF
Kategorie	Tip 2+3 / C2+C1
Kontrola odvodnika prenapona	ne
LPZ	1→3
Največi trajni napon AC	19
Najveći trajni napon DC	28
Nominalna struja odvođenja (8/20 µs)	2,5 kA
Nominalna struja opterećenja AC	0,14
Nominalna struja opterećenja DC	0,2 A
Nominalni napon	24 V
Otpornost na udarnu struju žila-zemlja	C2: 5 kV / 2,5 kA (8/20µs)
Otpornost na udarnu struju žila-žila	C2: 5 kV / 2,5 kA (8/20µs)
Podeok TE (17,5 mm)	1
Prag zaštite žila - zemlja	<60 V

Prag zaštite žila - žila	<120 V
Prečnik priključka, kruti maks.	2,5 mm²
Prečnik priključka, kruti min.	0,14 mm²
Presek priključka fleksibilan min.	0,14 mm²
Presek priključka višežilni maks.	2,5 mm²
Presek priključka višežilni min.	0,14 mm²
Presek priključka, fleksibilan maks.	2,5 mm²
Priključak zaštite	ne
Serijski otpor po žili	15 Ω ± 10 %
SPD prema IEC 61643-21	Klasa II+III / C2+C1
Telekomunikacioni kontakt	ne
Temperaturna oblast primene maks.	80 °C
Temperaturna oblast primene min.	-40 °C
Ukupna odvodna struja (8/20)	5 kA
Uneto slabljenje (insertion loss)	3 dB @ 1 MHz dB
Utični sistem	Klema
Uzemljenje preko:	Klema
Varijanta ispitana na eksplozije	ne
Vrsta zaštite	IP20
