Teški mrežasti nosač kablova SGR 105 FT

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	105 mm

Prečnik žice	6 mm

Korisni presek

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

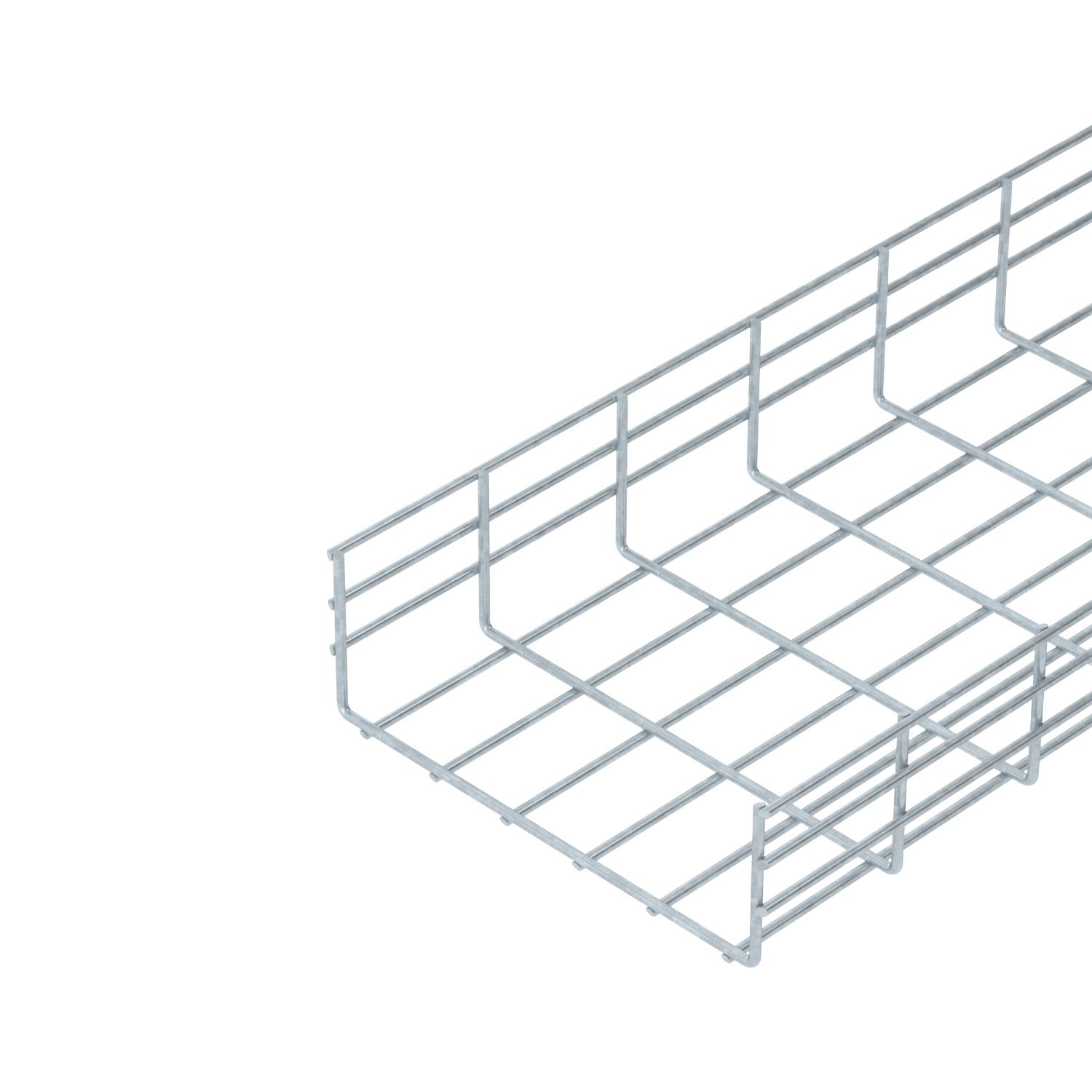

Mrežasti regal od tačkasto zavarenih čeličnih žica, bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Tehnički podaci

Boja	cink
CO₂ otisak (GWP) od kolevke do kapije	7,697 kg CO₂e / 1 Metar

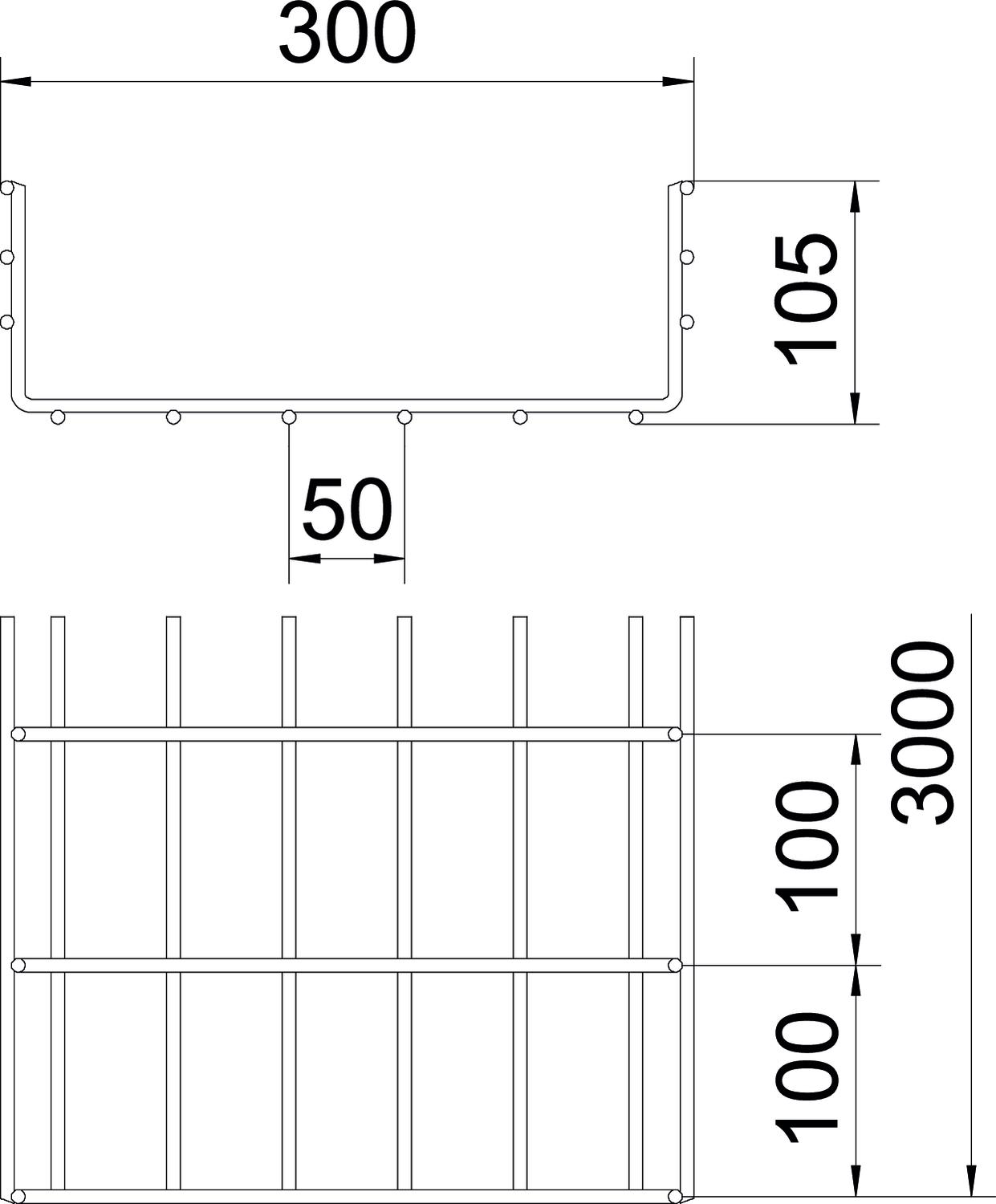

Dimenzija	105x300x3000
Dimenzija B	300 mm
Dužina	3000 mm
Izvedba-za velike raspone	ne
Korisni presek	268 cm²
Korisni presek	26800 mm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Prečnik žice	6 mm

Rastojanje među konzolama 1,0m	3,1 kN/m
Rastojanje među konzolama 1,5m	1,75 kN/m
Rastojanje među konzolama 2,0m	1,15 kN/m
Rastojanje među konzolama 2,5m	0,79 kN/m
Rastojanje među konzolama 3,0m	0,6 kN/m
Rastojanje među konzolama 3,5m	0,5 kN/m
Rastojanje među konzolama 4,0m	0,4 kN/m
Širina	11,81 in
Širina	300 mm
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	bez spojnice
Visina	4,13 in
Visina	105 mm
Vrsta spojnice sistema nosača kablova	zašrafljeno

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
SGR 105 150 FT	3000 mm	150 mm	105 mm	6 mm	130 cm²	ne	6003175	m	3 m
SGR 105 200 FT	3000 mm	200 mm	105 mm	6 mm	175 cm²	ne	6003214	m	3 m
SGR 105 300 FT	3000 mm	300 mm	105 mm	6 mm	268 cm²	ne	6003309	m	3 m
SGR 105 400 FT	3000 mm	400 mm	105 mm	6 mm	363 cm²	ne	6003402	m	3 m
SGR 105 500 FT	3000 mm	500 mm	105 mm	6 mm	459 cm²	ne	6003515	m	3 m
SGR 105 600 FT	3000 mm	600 mm	105 mm	6 mm	554 cm²	ne	6003616	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Spojnica kanala FT	GUV 6 FT	6016573	Komad	20 Komad
Poklopac, pun DD	DRLU 300 DD	6052656	m	3 m

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Zaštitne kape	SGR KS OR	6003758	Komad	500 Komad
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
Stezaljka poklopca, univerzalna A2	DKU A2	6065600	Komad	20 Komad
Završni lim za kablove FT	KAB GR FT	6220142	Komad	10 Komad
