Teški mrežasti nosači kablova SGR 155 FT

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	155 mm

Prečnik žice	6 mm

Korisni presek

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

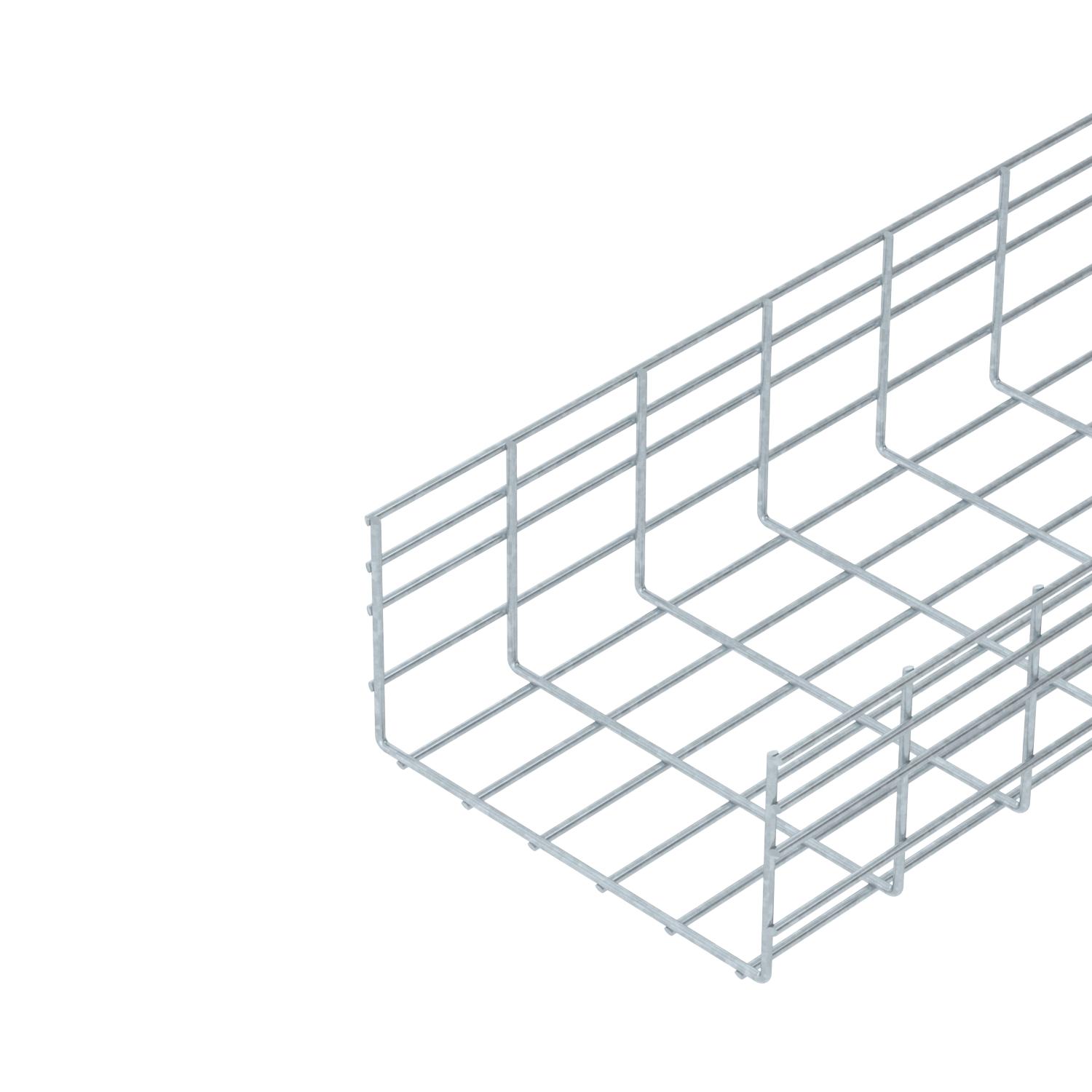

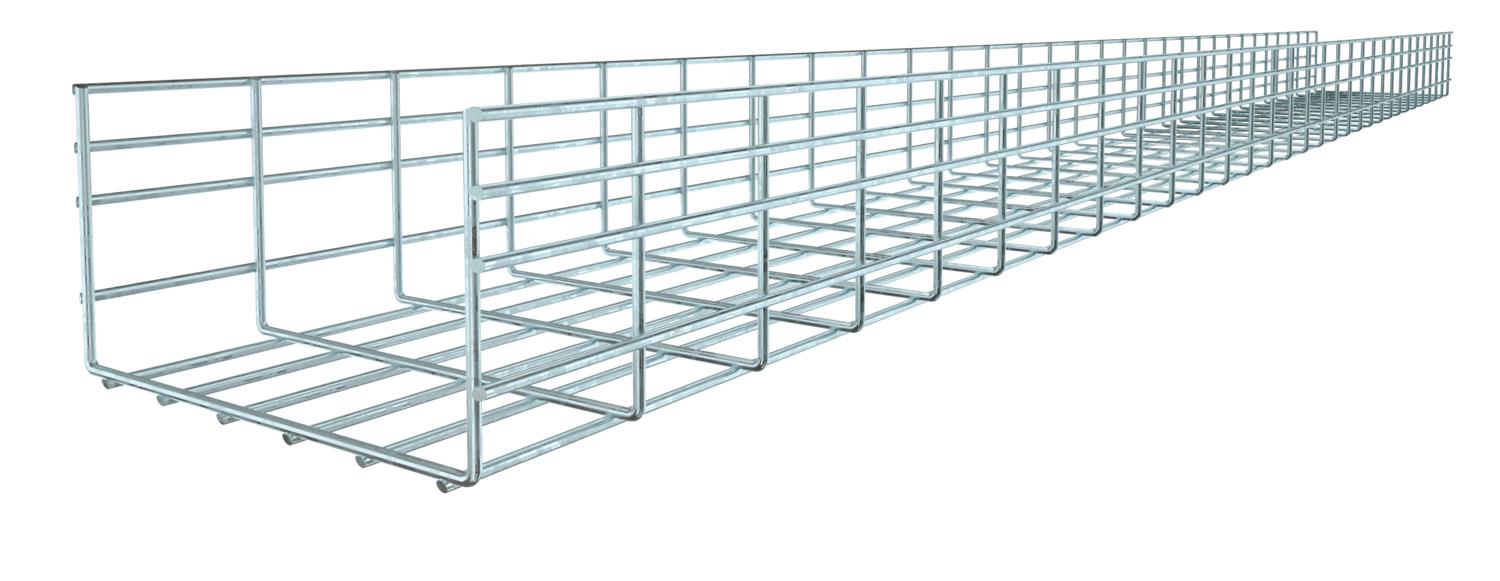

Mrežasti nosač kablova od punktirano zavarene čelične žice bočne visine 155 mm.

Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Tehnički podaci

Boja	cink
CO₂ otisak (GWP) od kolevke do kapije	9,06 kg CO₂e / 1 Metar

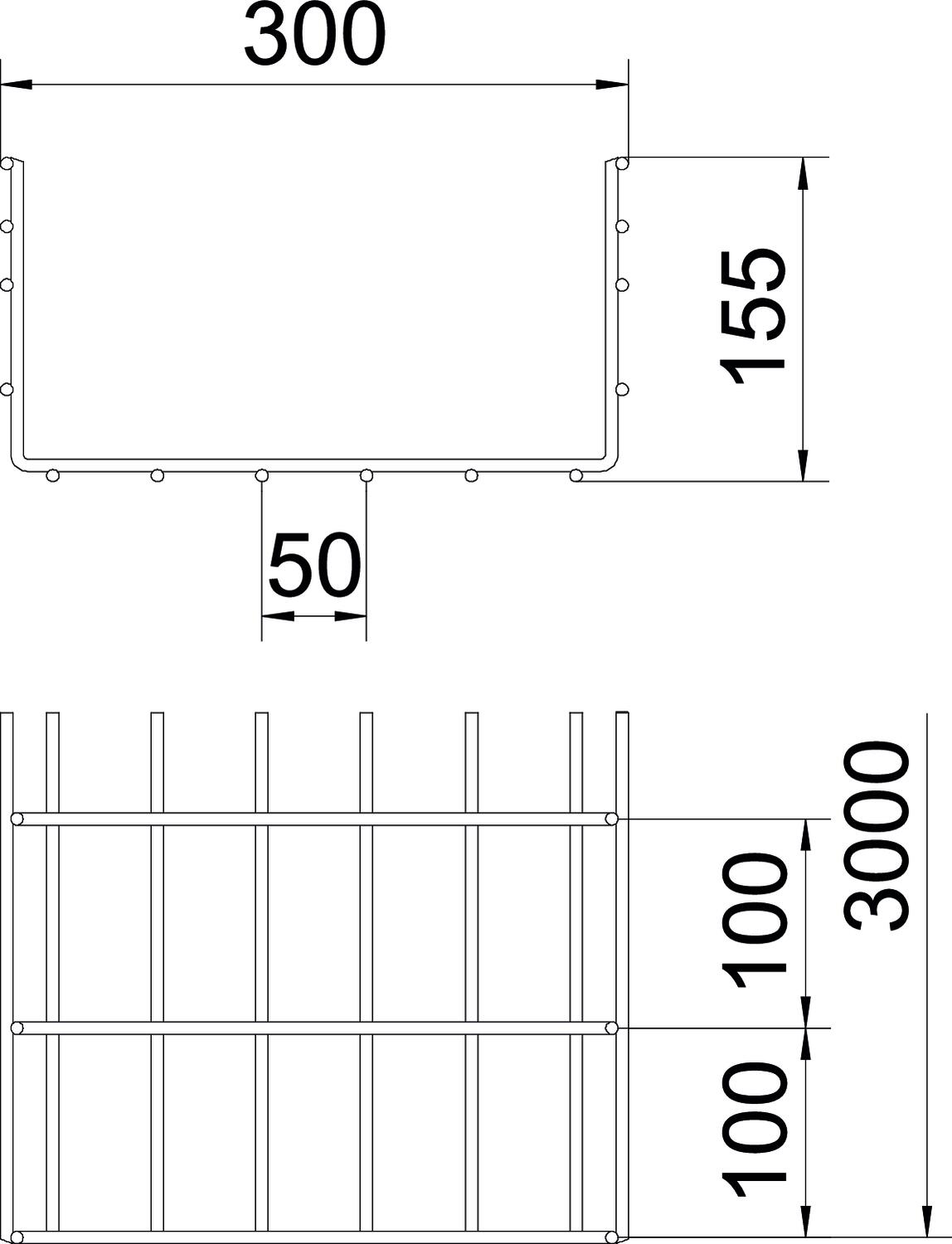

Dimenzija	155x300x3000
Dimenzija B	300 mm
Dužina	3000 mm
Integrisana pregrada	bez
Izvedba-za velike raspone	ne
Korisni presek	438 cm²
Korisni presek	34800 mm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Prečnik žice	6 mm

Rastojanje među konzolama 1,0m	4,1 kN/m
Rastojanje među konzolama 1,5m	2,4 kN/m
Rastojanje među konzolama 2,0m	1,55 kN/m
Rastojanje među konzolama 2,5m	1,13 kN/m
Rastojanje među konzolama 3,0m	0,95 kN/m
Rastojanje među konzolama 3,5m	0,84 kN/m
Rastojanje među konzolama 4,0m	0,6 kN/m
Širina	300 mm
Širina	11,81 in
Spojnica bez vijaka	ne
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	bez spojnice
Visina	155 mm
Visina	6,1 in
Vrsta spojnice sistema nosača kablova	zašrafljeno

Tehnički podaci

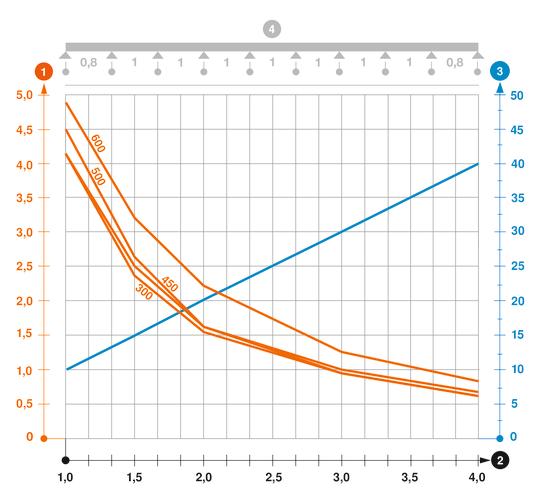

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
SGR 155 300 FT	3000 mm	300 mm	155 mm	6 mm	438 cm²	ne	6003692	m	3 m
SGR 155 450 FT	3000 mm	450 mm	155 mm	6 mm	663 cm²	ne	6003695	m	3 m
SGR 155 500 FT	3000 mm	500 mm	155 mm	6 mm	738 cm²	ne	6003696	m	3 m
SGR 155 600 FT	3000 mm	600 mm	155 mm	6 mm	888 cm²	ne	6003698	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje

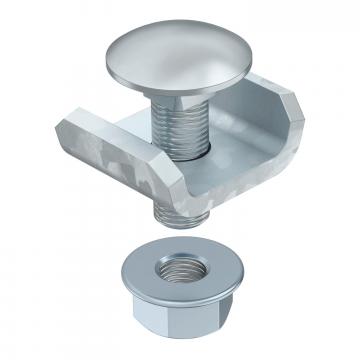

Spojnica kanala FT	GUV 6 FT	6016573	Komad	20 Komad
Poklopac, pun DD	DRLU 300 DD	6052656	m	3 m

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Zaštitne kape	SGR KS OR	6003758	Komad	500 Komad
Pregrada 135 DD	TSG 135 DD	6062338	m	3 m
Stezaljka poklopca, univerzalna A2	DKU A2	6065600	Komad	20 Komad
Završni lim za kablove FT	KAB GR FT	6220142	Komad	10 Komad
