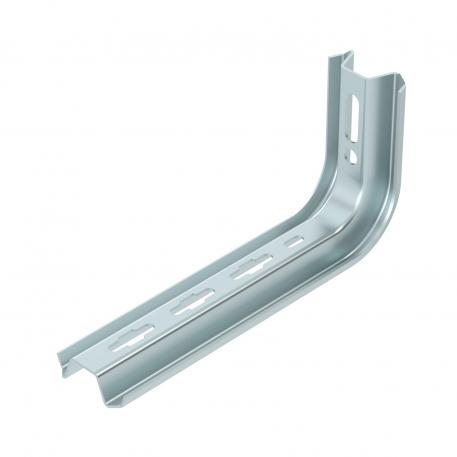

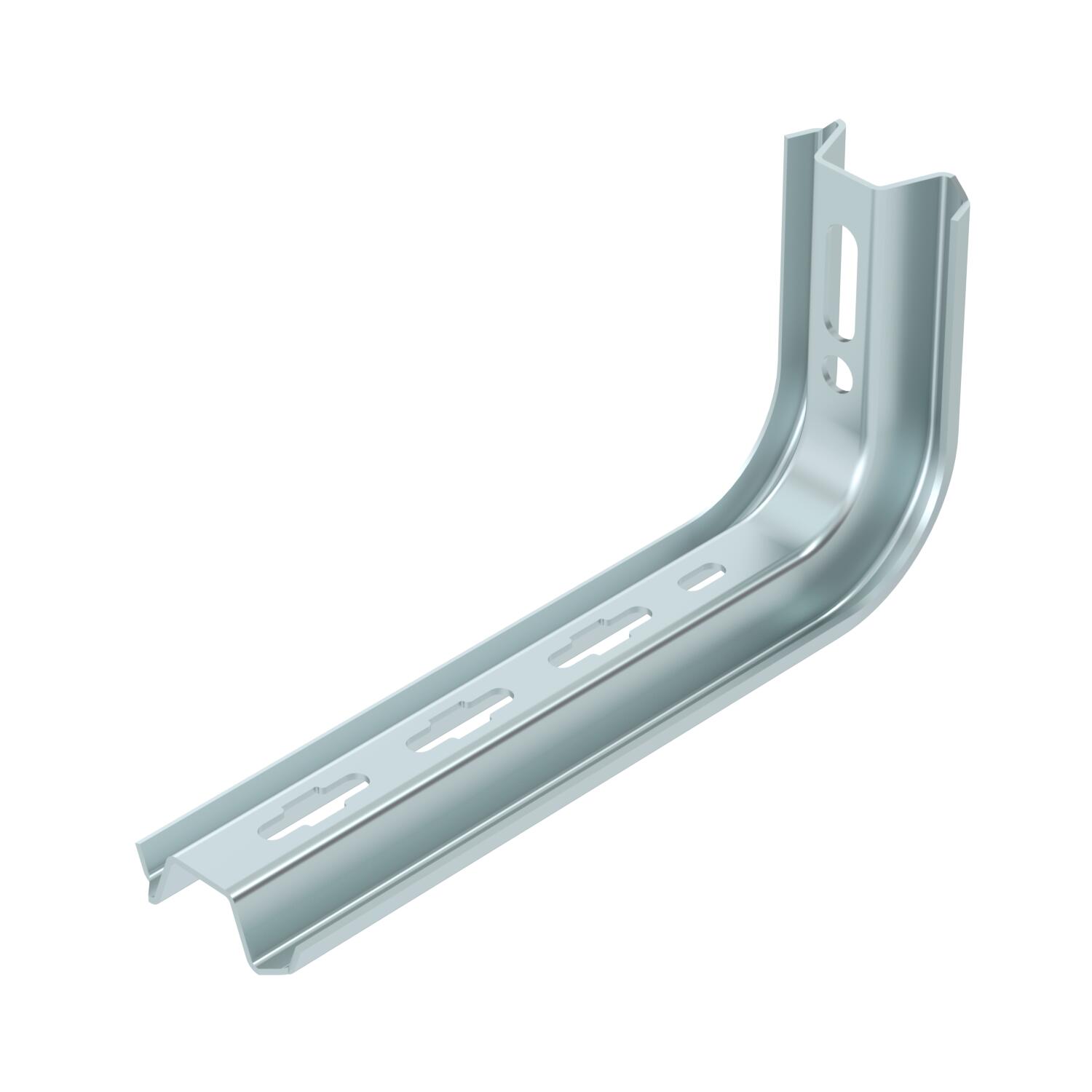

TP-nosač/zidna i konzola nosača FS
Br.art. 6364209 | EAN 4012196199099
- Opis proizvoda
-
Opis proizvodaTP-profil za primenu kao nosač za mala opterećenja na horizontalnim betonskim plafonima, u dužinama od 145 - 645 mm. Do dužine od 345 mm, profile se primenjuje i kao zidna konzola i konzola nosača za mala opterećenja.
U kombinaciji sa zidnom konzolom i konzolom nosača tipa TPSA/ 145 može se realizovati čeono pojačanje na dve pričvrsne tačke. Važno! Ukoliko se profil pričvršćuje na plafon ili se međusobno vijcima pričvrsti radi čeonog pojačanja, zbog stabilnosti uvek je potrebno da se upotrebi odstojnik tipa DS 4 . Kod montaže profila koji ulaze jedan u drugi, primenjuje se torban vijak tipa FRS 10/25 S. Kod montaže profila jedan prema drugom (npr. kod čeonog pojačanja),… primenjuje se vijak sa šestouglom glavom tipa SKS 10/60 .
-
- Tehnički podaci
-
Tehnički podaci

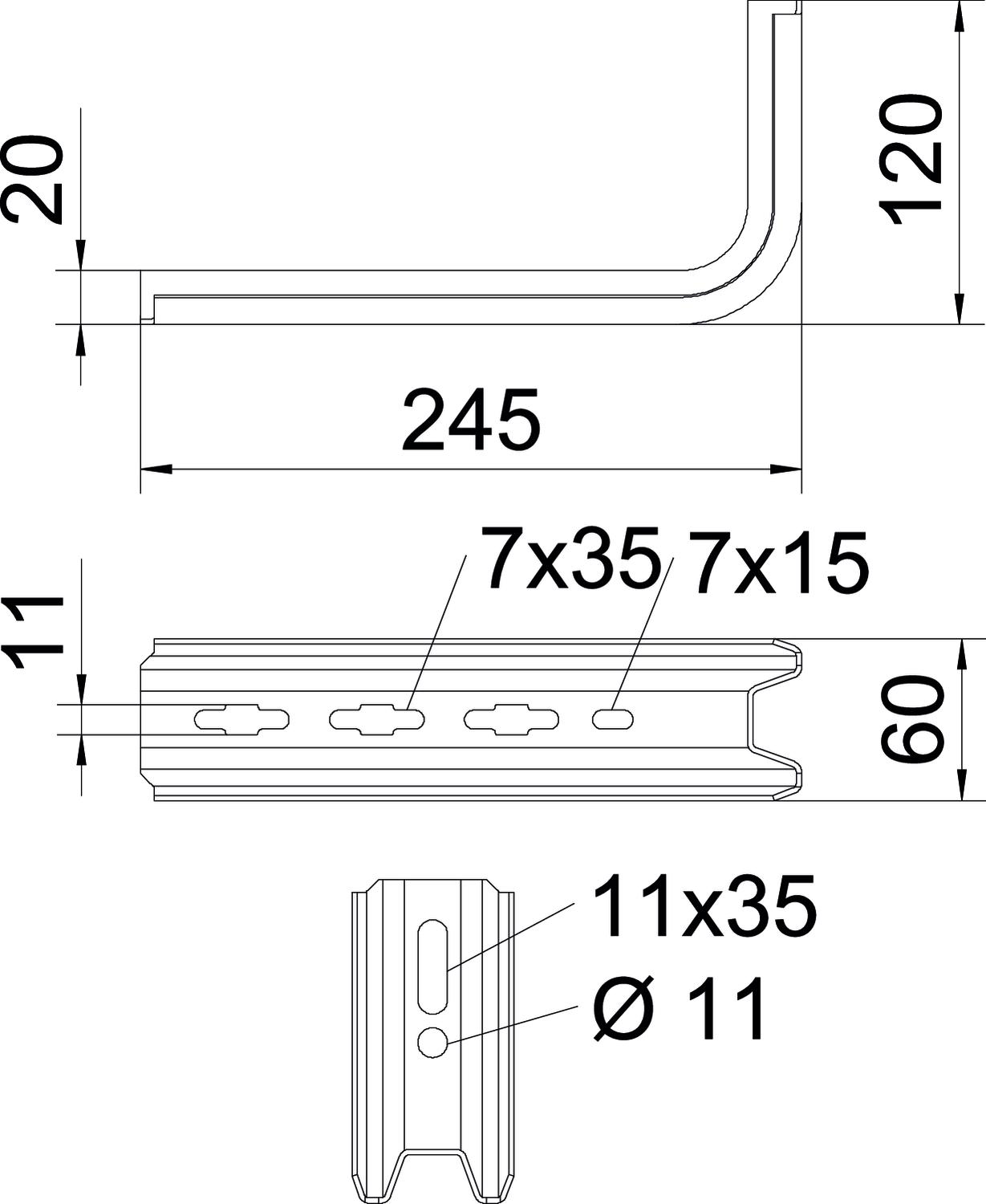

Boja cink CO2 otisak (GWP) od kolevke do kapije 1,0808 kg CO2e / 1 Komad Dimenzija B245mm Dimenzija B 60 mm Dimenzija H 120 mm Dimenzija L 245 mm Dužina 245 mm F u kN 0,9 kN Materijal Čelik Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Površina hladno pocinkovano Širina 60 mm Varijanta Zidna i konzola nosača Visina 120 mm za širinu maks. 200 mm za širinu min. 200 Tehnički podaci

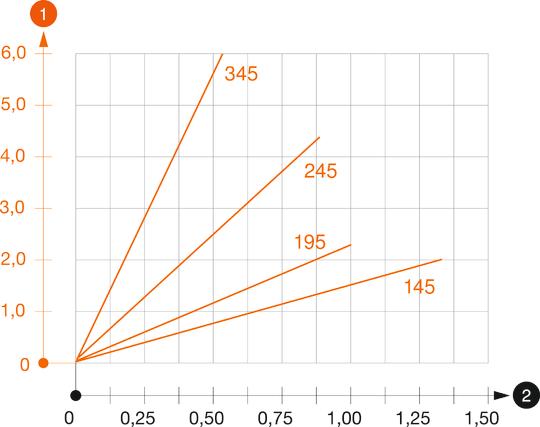

Dijagram opterećenja Konzola TPSA
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Zaštitna kapa
TPS KS OR 6364625 10 Komad
Odstojnik FS
DS 4 FS 6416551 20 Komad - Preuzimanja
-
