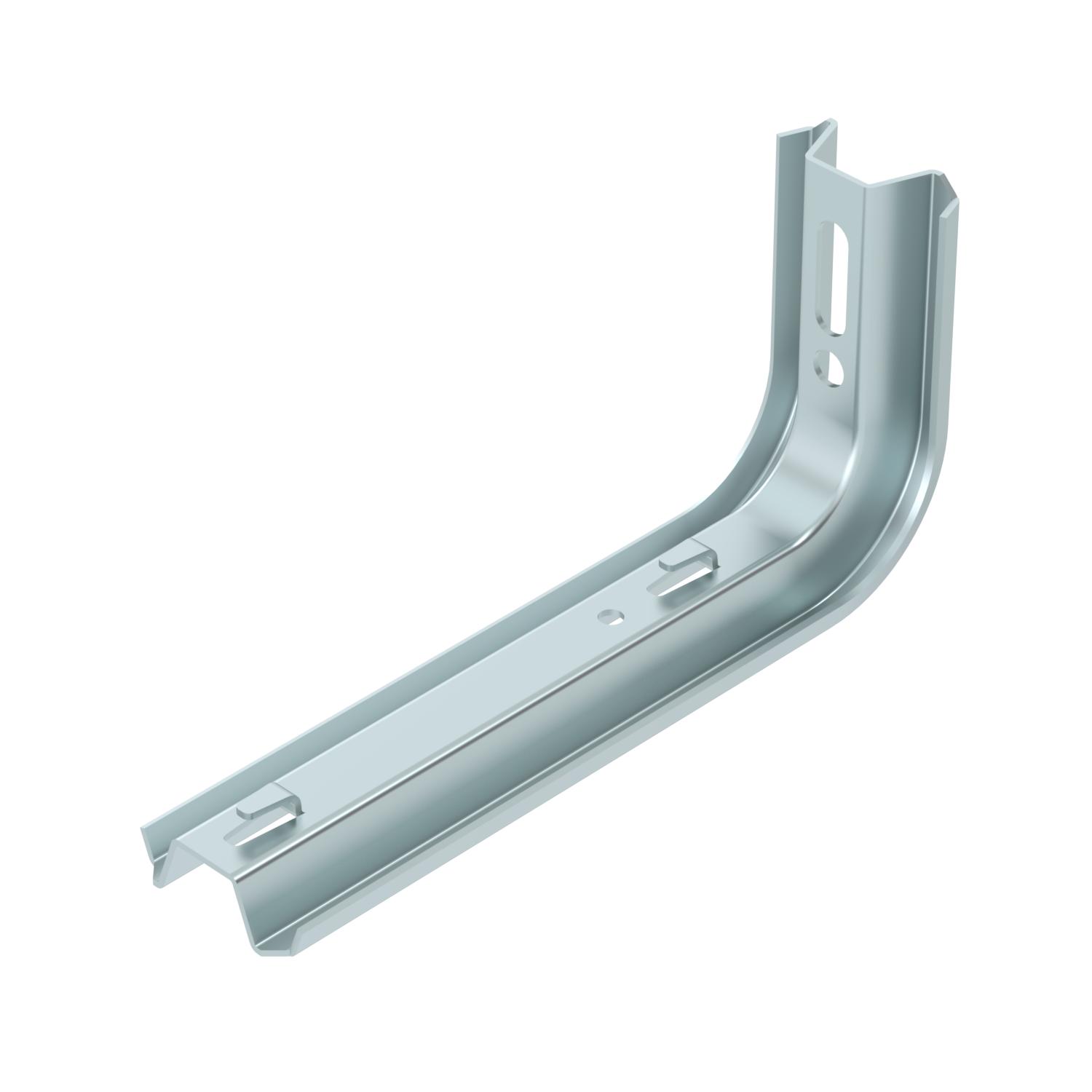

TP-nosač/zidna i konzola nosača FS
Br.art. 6366031 | EAN 4012196545353
- Opis proizvoda
-
Opis proizvodaTP-konzola sa steznim vezcama za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.
Ako se konzola pričvršćuje direktno za zid ili se profili pričvršćuju vijcima jedan za drugi, zbog stabilnosti bi uvek trebalo upotrebiti odstojnik tipa DS 4.
-
- Tehnički podaci
-
Tehnički podaci

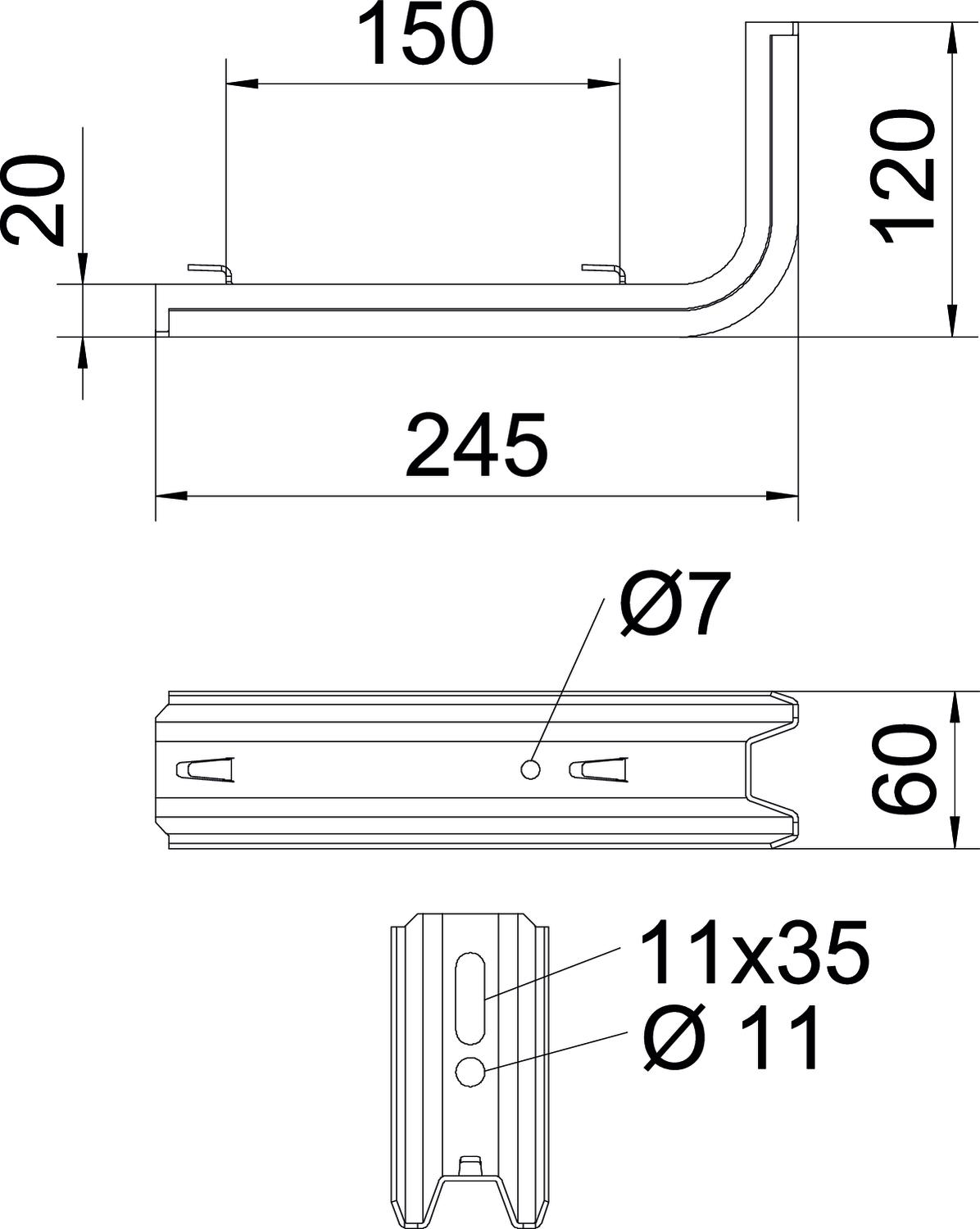

Boja cink CO2 otisak (GWP) od kolevke do kapije 1,0765 kg CO2e / 1 Komad Dimenzija B245mm Dimenzija B 60 mm Dimenzija H 120 mm Dimenzija L 245 mm Dužina 245 mm F u kN 0,9 kN Maß W 150 mm Materijal Čelik Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Površina hladno pocinkovano Širina 60 mm Varijanta Zidna i konzola nosača Visina 120 mm za širinu maks. 200 mm za širinu min. 200 Tehnički podaci

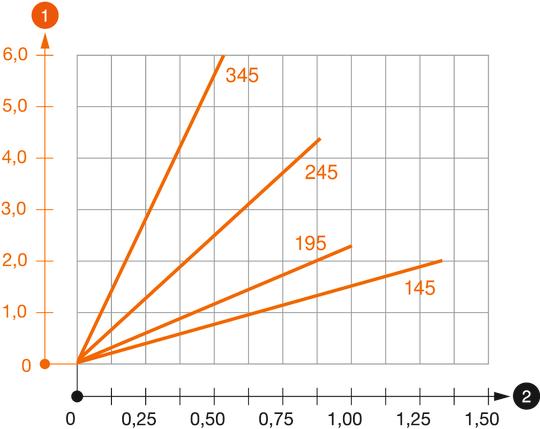

Dijagram opterecenja konzole TPSAG
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Rastojanje između oslonaca u m
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje

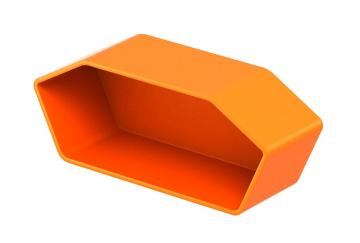

Zaštitna kapa
TPS KS OR 6364625 10 Komad

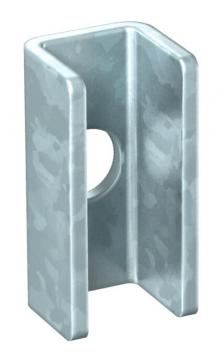

Odstojnik FS
DS 4 FS 6416551 20 Komad - Preuzimanja
-
Informativni list TPSAG 245 FS / 6366031 , 0.31MB , pdfEU izjava o usaglašenosti TPSAG 245 FS / 6366031 , 0.13MB , pdfUK Izjava o usaglašenosti TPSAG 245 FS / 6366031 , 0.09MB , pdfREACH Izjava o usaglašenosti TPSAG 245 FS / 6366031 , 0.12MB , pdfRoHS Izjava o usaglašenosti TPSAG 245 FS / 6366031 , 0.13MB , pdfDeklaracija o ekološkim proizvodima (EPD) TPSAG 245 FS / 6366031 , 1.48MB , pdfPomoć za izbor GR-Magic® , 2.00MB , pdfUputstvo za montažu General information on the mounting , 2.65MB , pdf
