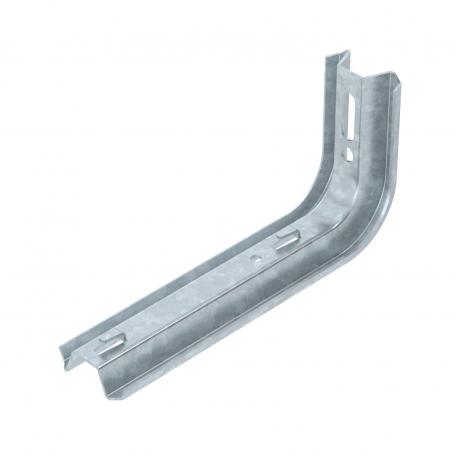

TP-nosač/zidna i konzola nosača FT
Br.art. 6366139 | EAN 4012195076971
- Opis proizvoda
-
Opis proizvodaTP-konzola sa steznim vezicama.
Ako se konzola pričvršćuje direktno za zid ili se profili pričvršćuju vijcima jedan za drugi, zbog stabilnosti bi uvek trebalo upotrebiti odstojnik tipa DS 4.
-
- Tehnički podaci
-
Tehnički podaci

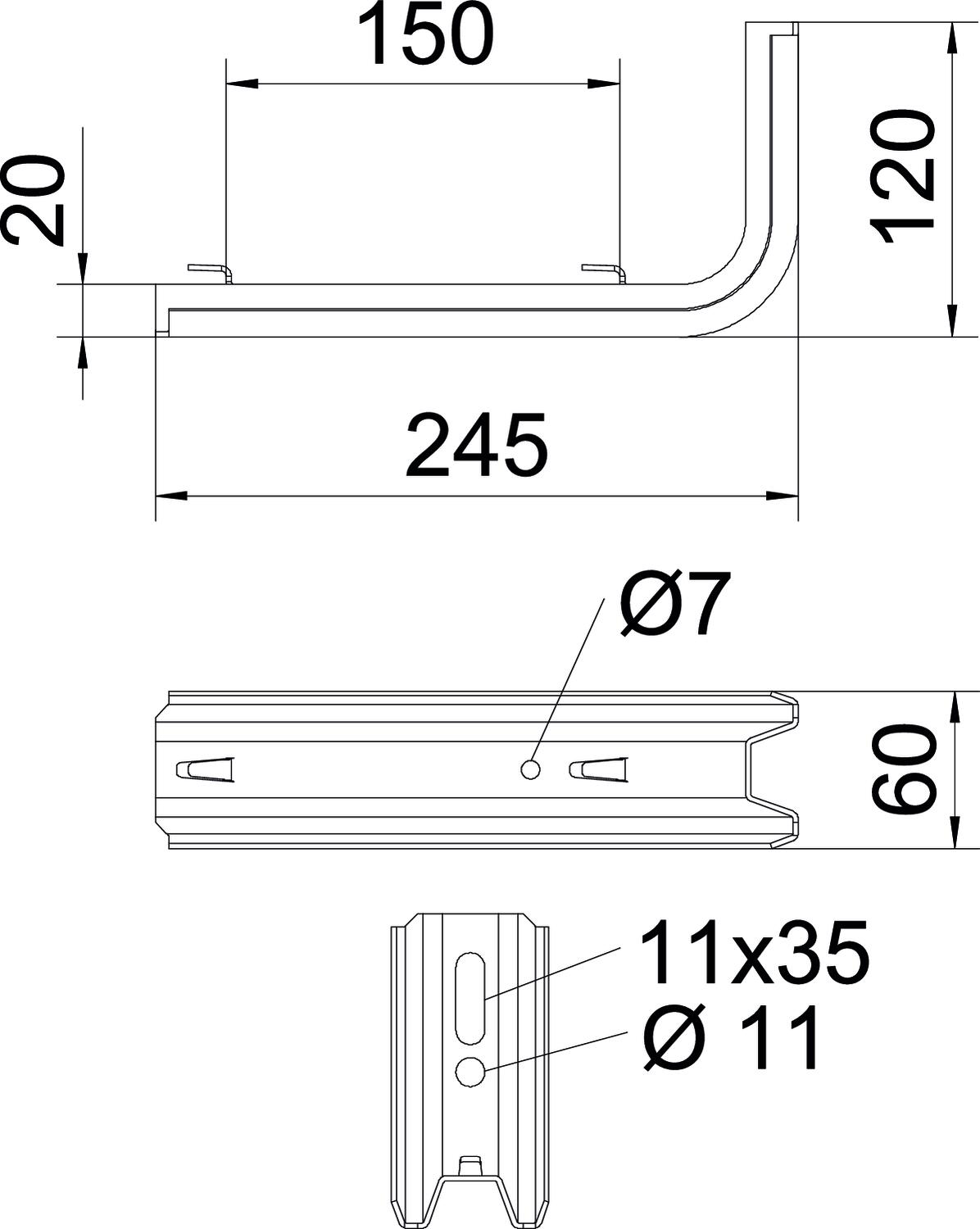

Boja cink CO2 otisak (GWP) od kolevke do kapije 1,0327 kg CO2e / 1 Komad Dimenzija B245mm Dimenzija B 60 mm Dimenzija H 120 mm Dimenzija L 245 mm Dužina 245 mm F u kN 0,9 kN Maß W 150 mm Materijal Čelik Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Površina vruće pocinkano utapanjem Širina 60 mm Varijanta Zidna i konzola nosača Visina 120 mm za širinu maks. 200 mm za širinu min. 200 Tehnički podaci
Dijagram opterecenja konzole TPSAG
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Rastojanje između oslonaca u m
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Zaštitna kapa
TPS KS OR 6364625 10 Komad
Odstojnik FT
DS 4 FT 6416586 20 Komad - Preuzimanja
-
Informativni list TPSAG 245 FT / 6366139 , 0.28MB , pdfEU izjava o usaglašenosti TPSAG 245 FT / 6366139 , 0.13MB , pdfUK Izjava o usaglašenosti TPSAG 245 FT / 6366139 , 0.09MB , pdfREACH Izjava o usaglašenosti TPSAG 245 FT / 6366139 , 0.12MB , pdfRoHS Izjava o usaglašenosti TPSAG 245 FT / 6366139 , 0.12MB , pdfDeklaracija o ekološkim proizvodima (EPD) TPSAG 245 FT / 6366139 , 1.48MB , pdfPomoć za izbor GR-Magic® , 2.00MB , pdfUputstvo za montažu General information on the mounting , 2.65MB , pdf
