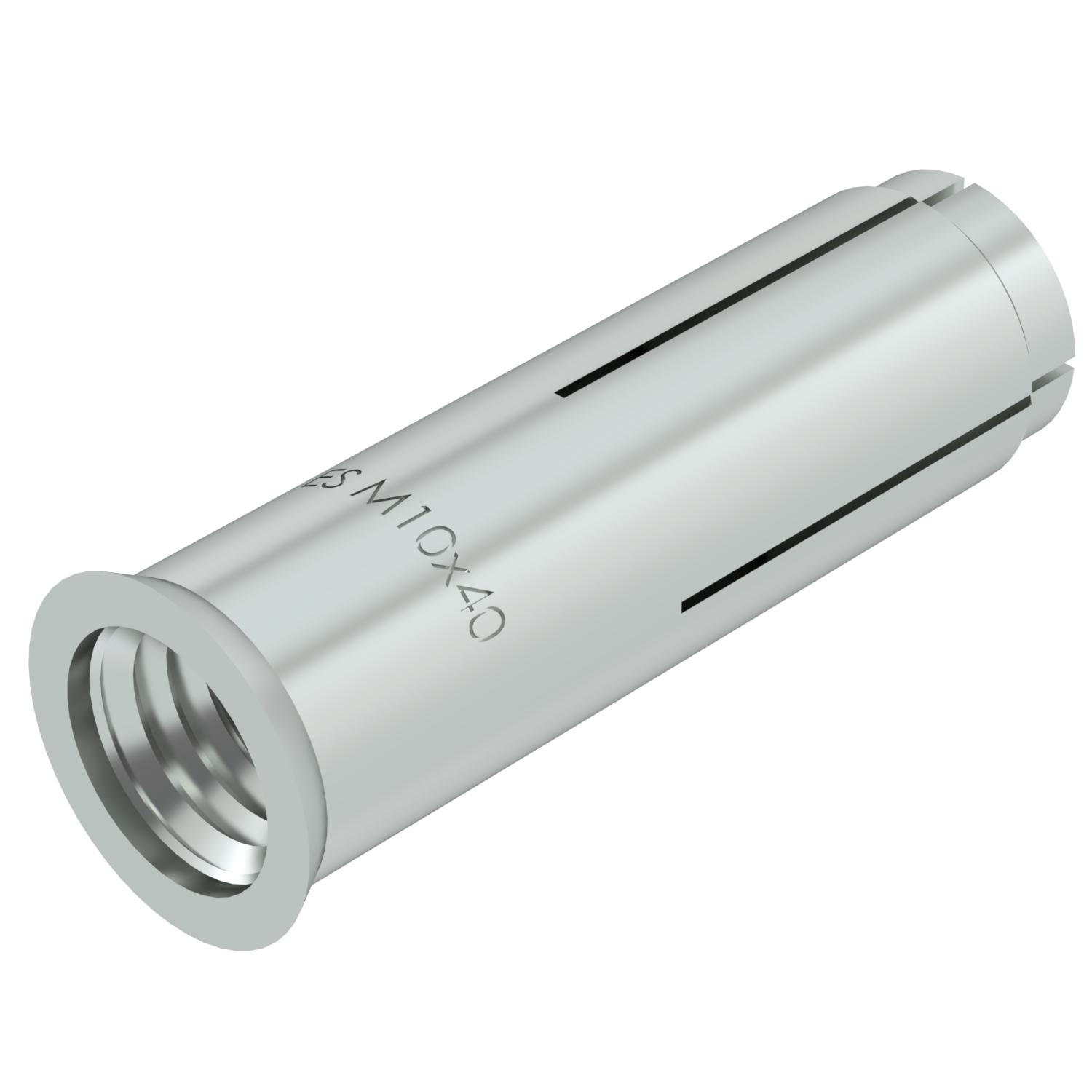

Udarni anker vijak, varijanta sa kragnom
Br.art. 3492024 | EAN 4012196709656
- Opis proizvoda
-
Opis proizvodaUdarni anker vijak za pojedinačno pričvršćivanje nenosećih sistema u neispucalom betonu i za višestruko pričvršćivanje u ispucalom i neispucalom betonu.
Ispitivanje zaštite od požara, klasa otpornosti na požar R 120 prema Evropskom tehničkom odobrenju ETA-02/0020 (Opt. 7) i Evropskom tehničkom odobrenju ETA-05/0116.
Montaža sa alatima za obeležavanje i širenje.
-
- Tehnički podaci
-
Tehnički podaci

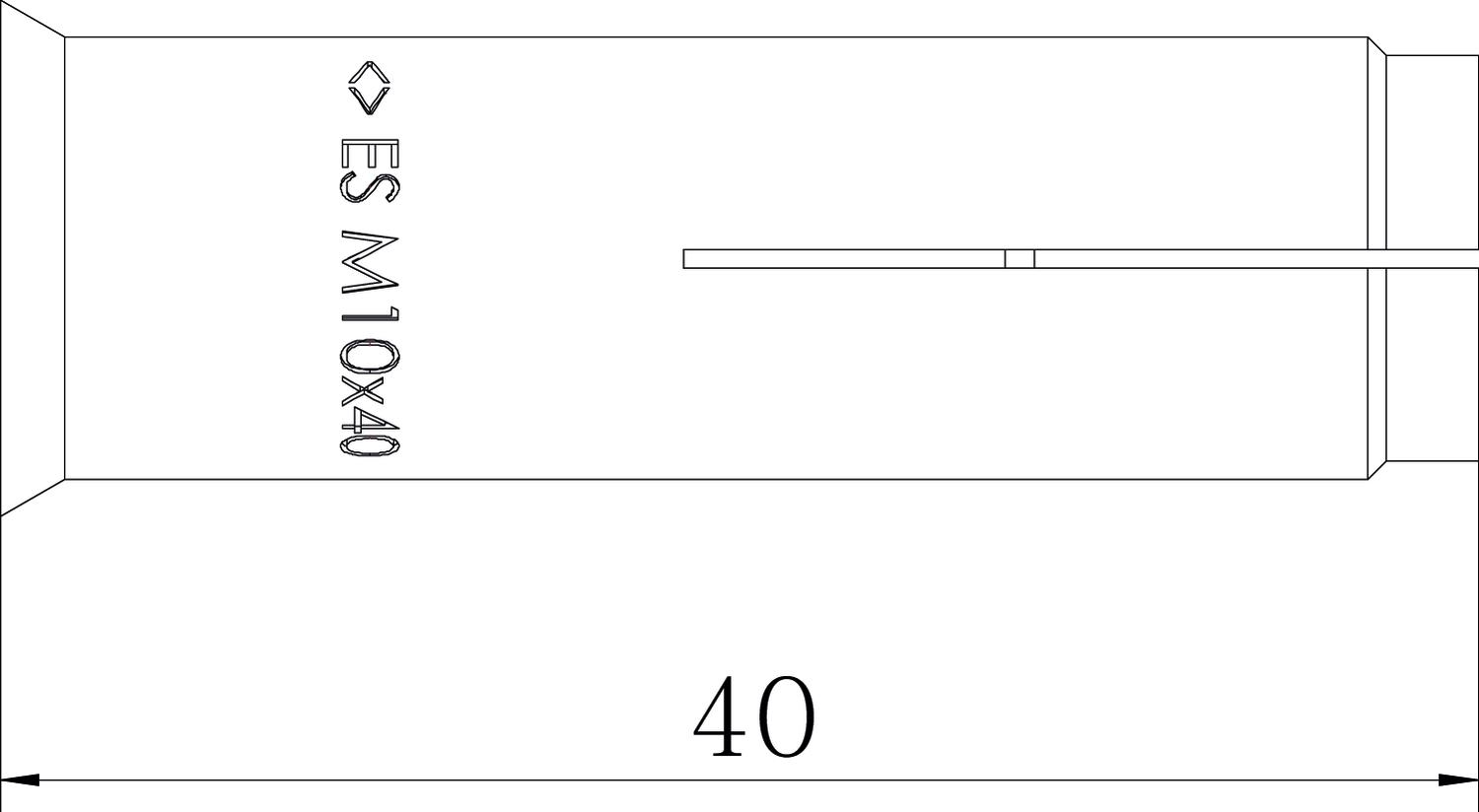

Boja cink Dimenzija 10x40 Dimenzija L 40 mm Dozvole na raspolaganju da Dozvoljena oblast opterećenja vučne zone 2 Dubina rupe 40 mm Dubina zašrafljivanja maks. 15 mm Dubina zašrafljivanja min. 11 mm Dužina 40 mm Materijal Čelik Metrički navoj 10 Navoj M10 Odgovara za materijal Beton Površina galvanski pocinkovano Prečnik rupe min. 12 mm Pričvrsni sistem ostalo Samoprobušni ne Varijanta Udarni element Vrsta montaže, tipl, anker vijak Predmontaža utična - Svi tipovi
- Preuzimanja
-
Informativni list ES M 10x40 / 3492024 , 0.18MB , pdfEU izjava o usaglašenosti ES M 10x40 / 3492024 , 0.30MB , pdfREACH Izjava o usaglašenosti ES M 10x40 / 3492024 , 0.12MB , pdfRoHS Izjava o usaglašenosti ES M 10x40 / 3492024 , 0.12MB , pdfUputstvo za montažu General information on the mounting , 2.61MB , pdfUputstvo za montažu Mounting instructions, hollow core anchor Easy , 0.98MB , pdfUputstvo za montažu Mounting instructions, E impact tie , 0.98MB , pdf
