- Opis proizvoda
-
Opis proizvoda

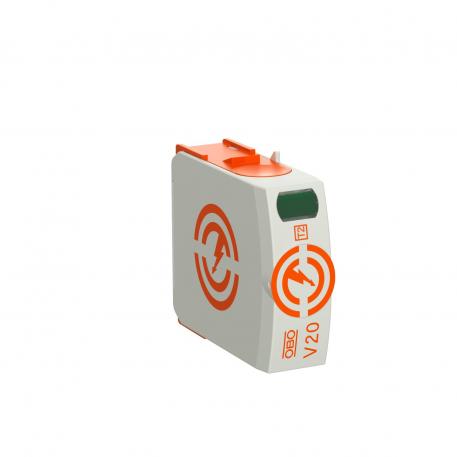

Poklopac, odvodnik prenapona tip 2
• Za zaštitu od prenapona-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 40 kA (8/20) po polu preko efikasnih varistora

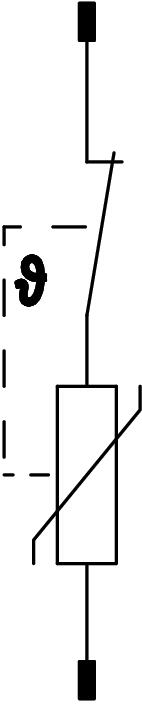

• Modularni utični poklopac sa dinamičkim razdvojnikom i optičkim indikatorom statusa
• Uklopna funkcija sa zaštitom od vibracija i kodiranjem napona
• Plastika prema UL 94 V-0
- Tehnički podaci
-
Tehnički podaci
Broj el. polova 1 Daljinska signalizacija ne Dimenzija 280V Dozvole VDE Integrisani predosigurač ne Ispitna klasa tip 2 da Izduvno ne Maksimalna udarna struja odvođenja (8/20 μs) 40 kA Maksimalna udarna struja odvođenja (8/20 μs) [L-N] 40 kA Materijal kućišta PA UL 94 V-0 Minimalno rastojanje 1,5 mm Način montaže na osnovnom elementu Največi trajni napon AC 280 Najviša vrednost trajnog napona (L-N) 280 V Nominalna struja odvođenja (8/20 µs) 20 kA Nominalna struja odvođenja (8/20 µs) [L-N] 20 kA Nominalni napon AC (50 / 60 Hz) 230 V Oblik mreže ostalo Otporno na kratak spoj da Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže 50 kA eff Prag zaštite [L-N] ≤1,3 Preostali napon [L-N] @ 1 kA 0,8 kV Preostali napon [L-N] @ 5 kA 1 kV Radna temperatura maks. 80 °C Radna temperatura min. -40 °C Signalizacija na uređaju vizuelno SPD prema EN 61643-11 Tip 2 SPD prema IEC 61643-1 klasa II SPD prema UL 1449 Tip 4 Varijanta polova 1 Vrsta zaštite IP20 - Svi tipovi
- Preuzimanja
-
Informativni list V20-0-280 / 5095364 , 0.25MB , pdfIzjava o usaglašenosti V20-0-280 / 5095364 , 0.13MB , pdfREACH Izjava o usaglašenosti V20-0-280 / 5095364 , 0.12MB , pdfRoHS Izjava o usaglašenosti V20-0-280 / 5095364 , 0.13MB , pdfOdobrenje oznake VDE symbol approval, V20 , 0.12MB , pdfOdobrenje oznake UL certificate, V20 and V50 , 0.26MB , pdfOdobrenje oznake ÖVE certificate V20 series , 0.43MB , PDFUputstvo za montažu Mounting instructions, V20-...-280 , 0.07MB , pdf
