Unutrašnji ugao, visina kanala 80 mm, FS 230 | 100 | | 80 | | | cink

morepic-1

morepic-2

Unutrašnji ugao, visina kanala 80 mm, FS

Br.art. 7218054 | EAN 4012197332099

Br.art. / Tip	7218054 / PLM IC 0810 FS

Dimenzija A	230 mm

Dimenzija B	100 mm

Dimenzija H	80 mm

Boja	cink

Opis proizvoda

Opis proizvoda

Unutrašnji ugao sa intumescentnom pritivpožarnom tkaninom za instalacioni kanal PYROLINE® Rapid PLM. Montaža spoja bez alata sa spojnicom PLM SI. Poklopac se uklopi bez alata i omogućava brzu reviziju i dodeljivanje. Poklopac naleže na mesto bez alata i omogućava brzu reviziju i naknadne ispune.

Tehnički podaci

Tehnički podaci

Boja	cink
Broj strana koje mogu da se izlažu plamenu	4
Dimenzija	330x100x330
Dimenzija A	230 mm
Dimenzija B	100 mm
Dimenzija H	80 mm
Korisni presek	5180 mm²

Materijal	Čelik
Moguće pregrade	ne
Obloga	Čelik
Površina	hladno pocinkovano
Pričvršćivanje poklopca	ostalo
S perforacijama	da
Ugao krivine	90 °

Svi tipovi

Svi tipovi

Tip	Dimenzija A	Dimenzija B	Dimenzija H	Boja	Br.art.	Količina	malo pakovanje
PLM IC 0810 FS	230 mm	100 mm	80 mm	cink	7218054	Komad	1 Komad

Preuzimanja

Informativni list PLM IC 0810 FS / 7218054 , 0.23MB , pdf

Katalog Brandschutzkanäle , 8.99MB , pdf

EU izjava o usaglašenosti PLM IC 0810 FS / 7218054 , 0.20MB , pdf

Izjava o performansama PLM IC 0810 FS / 7218054 , 0.78MB , pdf

Preuzimanje

Rešenje o dozvoli Fire protection ducts PYROLINE® Rapid PLM , 2.15MB , pdf

Uputstvo za montažu Mounting instructions, PYROLINE® Rapid installation duct system EI30-EI90 according to EN 13501-2 , 7.20MB , pdf

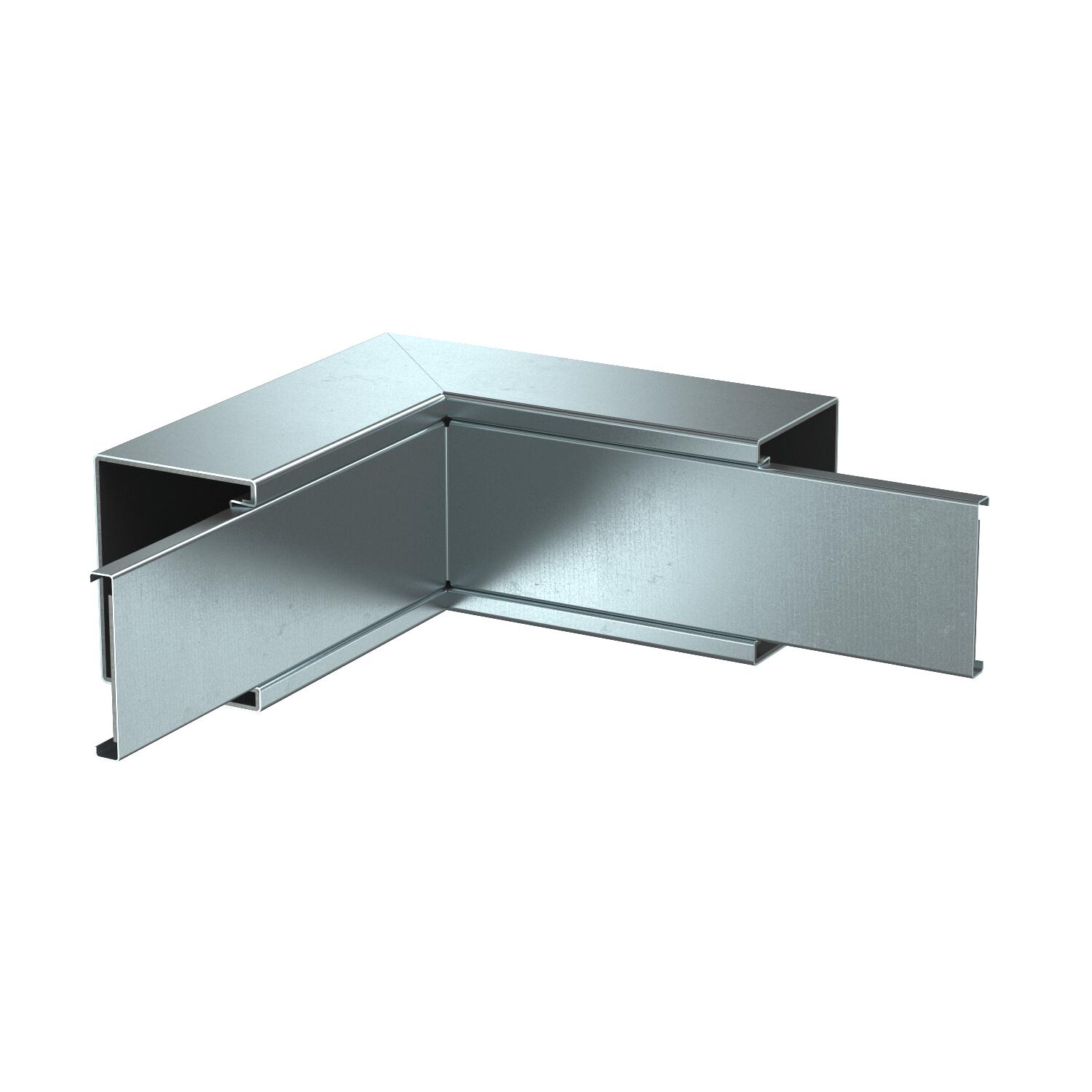

Grafika proizvoda PLM IC 0810 FS / 7218054, 73.18 kB, jpg

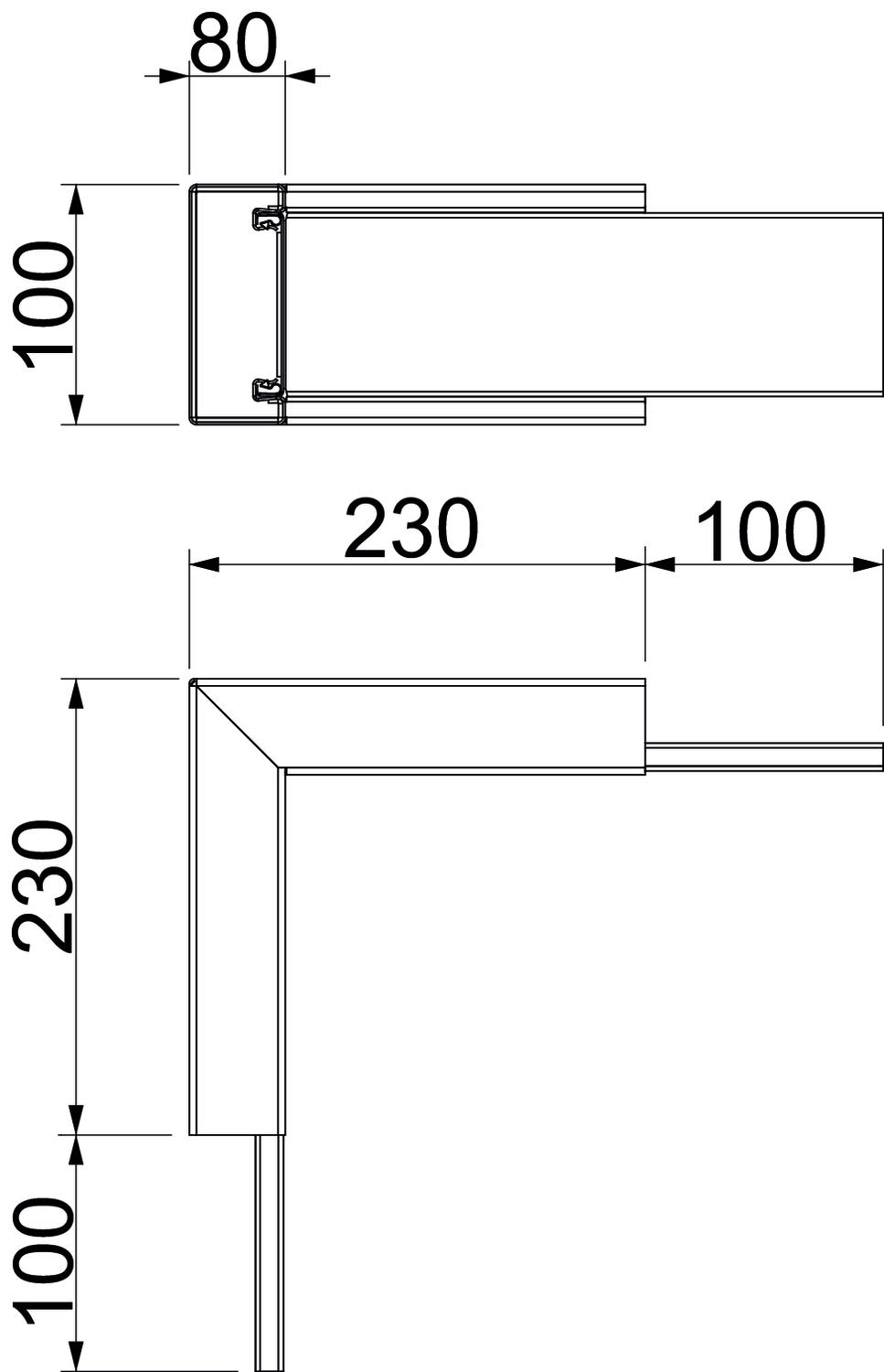

Crtež u razmeri PLM IC 0810 FS / 7218054, 57.53 kB, jpg

Za ovaj proizvod nema tenderskih specifikacija na raspolaganju
