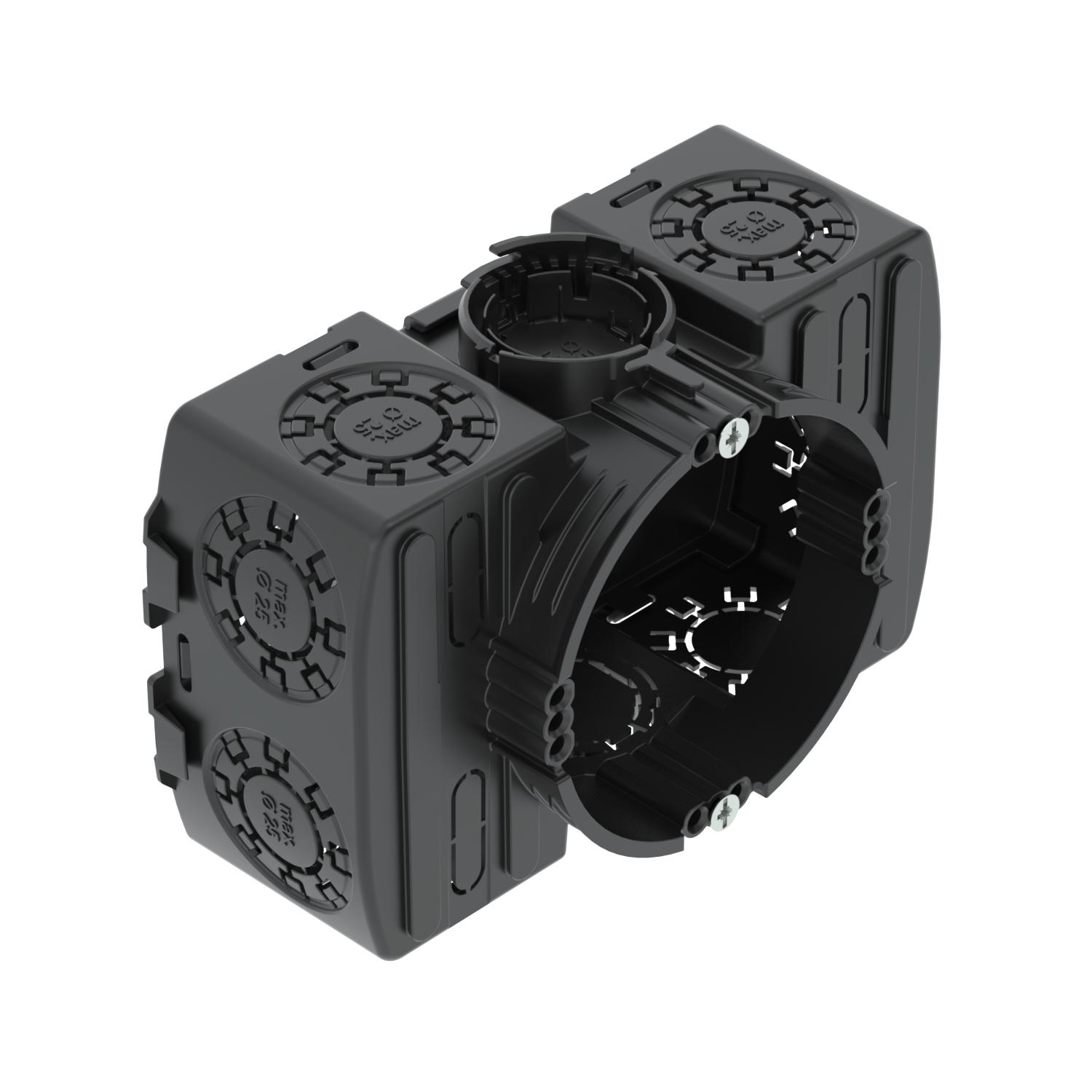

UP uzidna kutija za elektroniku 46, ugaona, sa bočnim prostorom za klemu. 50 | 61 | 20/25 mm | 16

UP uzidna kutija za elektroniku 46, ugaona, sa bočnim prostorom za klemu.

Br.art. 2003725 | EAN 4012196863815

Br.art. / Tip	2003725 / UE 46

Visina	50 mm

Prečnik	61 mm

za prečnik cevi	20/25 mm

Broj uvoda	16

Opis proizvoda

Opis proizvoda

Uzidna kutija za elektroniku sa uređaje, sa bočnim prostorom za klemu, ugaoni oblik, za upotrebu u zidovima sa dubinom ugradnje od najmanje 50 mm.

• Obostrano spojivi priključni nosači sa bajonet priključkom
• 10 kombinovanih uvodnika za cevi Ø 20 i 25 mm
• 2 uvodnika do Ø 20 mm
• 4 uvodnika za trakaste provodnike/kablove
• 4 x 3 rupe za vijke
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.

Tehnički podaci

Tehnički podaci

bez halogena	da
Boja	duboko crna
Broj uvoda	16
CO₂ otisak (GWP) od kolevke do kapije	0,24 kg CO₂e / 1 Komad

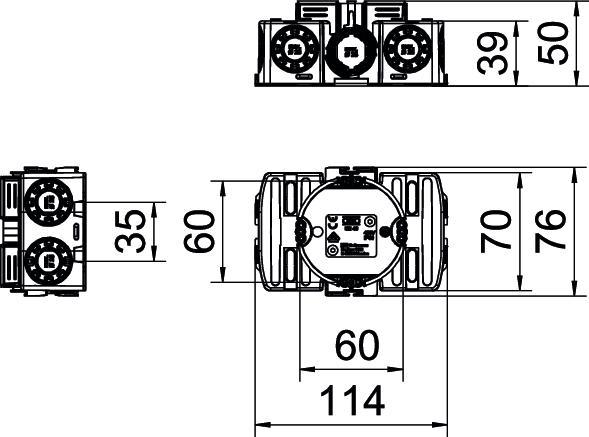

Dimenzija	Ø60xH50x114
Dužina	114 mm
Hermetički	ne
Kombinovani uvodi Ø 20 / 25 mm	10
Materijal	Polipropilen
Nominalni napon	400 V
Nominalni prečnik maks.	2,5 mm²
Nominalni prečnik min.	1,5 mm²
Oblik	pravougaono
Otporno na udarce	da
Poklopac	bez

Prečnik	61 mm
Pričvršćivanje poklopca	Vijci
Pričvršćivanje uređaja	Vijci
Razmak vijaka uređaja	60 mm
S vezicom za eksere	ne
Sa vijcima	da
samogasiv	Prema VDE 0471/IEC 60695-2-11, temperatura testiranja 650°C
Širina	76 mm
Uvod sa zadnje strane	da
Uvodnice za cevi Ø 20 mm	2
Visina	50 mm
Vrsta uvoda u kućište	Otvor za probijanje
Vrsta uvoda_	NYM vodovi, vodovi za prenos podataka i rebraste cevi
Vrsta zaštite	IP30
za prečnik cevi	20/25 mm

Svi tipovi

Svi tipovi

Tip	Visina	Prečnik	za prečnik cevi	Broj uvoda	Br.art.	Količina	malo pakovanje
UE 46	50 mm	61 mm	20/25 mm	16	2003725	Komad	10 Komad

Dodatna oprema

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
UP prsten za ravnanje zida 12 mm, kutija uređaja	ZU 12-PR	2003742	Komad	25 Komad
UP prsten za ravnanje zida 24 mm, kutija uređaja	ZU 24-PR	2003744	Komad	25 Komad
UP signalni poklopac uzidne kutije, jednostruki	ZU 60-SD	2003760	Komad	50 Komad
