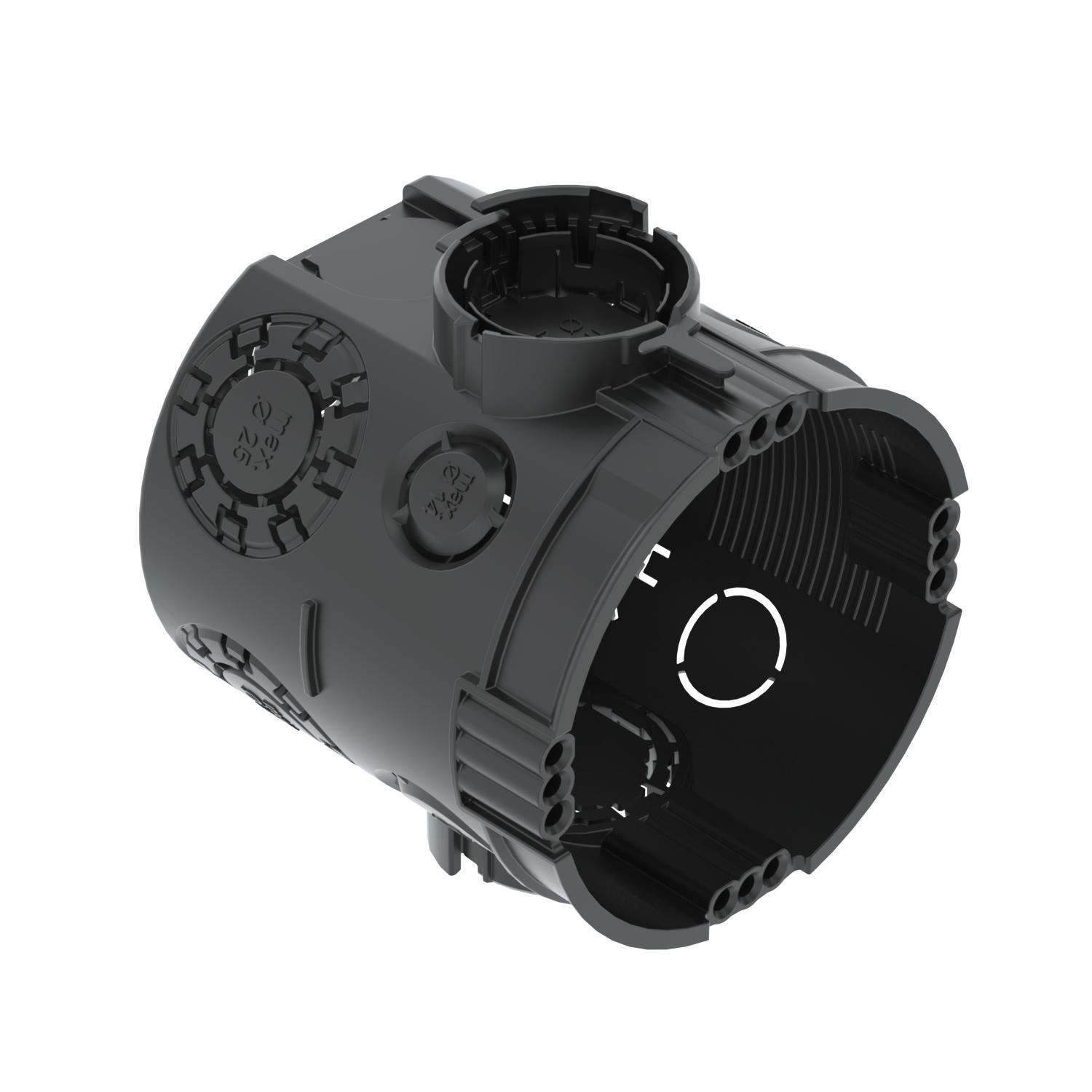

UP uzidna priključna kutija za uređaje 66 66 | 60 | 20/25 mm | 13

UP uzidna priključna kutija za uređaje 66

Br.art. 2003702 | EAN 4012196689910

Br.art. / Tip	2003702 / UG 66

Visina	66 mm

Prečnik	60 mm

za prečnik cevi	20/25 mm

Broj uvoda	13

Opis proizvoda

Opis proizvoda

Uzidna kutija za uređaje za upotrebu u zidovima sa dubinom ugradnje od najmanje 66 mm.

• 4 x 3 rupe za vijke
• Obostrano spojivi priključni nosači sa bajonet priključkom
• 6 kombinovana uvodnika za cevi Ø 20 i 25 mm
• 4 uvodnika do Ø 20 mm
• 2 uvodnika do Ø 14 mm
• 1 uvodnik u dnu, do Ø 20 mm
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.

Tehnički podaci

Tehnički podaci

bez halogena	da
Boja	duboko crna
Broj uvoda	13
CO₂ otisak (GWP) od kolevke do kapije	0,092 kg CO₂e / 1 Komad
Dimenzija	Ø60mm, H66mm
Hermetički	ne
Kombinovani uvodi Ø 20 / 25 mm	6
Materijal	Polipropilen
Nominalni napon	400 V
Nominalni prečnik maks.	2,5 mm²
Nominalni prečnik min.	1,5 mm²
Oblik	okruglo
Otporno na udarce	da
Poklopac	bez

Prečnik	60 mm
Pričvršćivanje poklopca	Vijci
Pričvršćivanje uređaja	Vijci ili proširive kandže
S vezicom za eksere	ne
Sa vijcima	ne
samogasiv	Prema VDE 0471/IEC 60695-2-11, temperatura testiranja 650°C
Uvod sa zadnje strane	da
Uvodnice za cevi Ø 20 mm	3
Visina	66 mm
Vrsta uvoda u kućište	Otvor za probijanje
Vrsta uvoda_	NYM vodovi, vodovi za prenos podataka i rebraste cevi
Vrsta zaštite	IP30
za prečnik cevi	20/25 mm

Svi tipovi

Svi tipovi

Tip	Visina	Prečnik	za prečnik cevi	Broj uvoda	Br.art.	Količina	malo pakovanje
UG 66	66 mm	60 mm	20/25 mm	13	2003702	Komad	25 Komad

Dodatna oprema

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
UP Quick-Fix	ZU 60-QF	2003740	Komad	25 Komad
UP prsten za ravnanje zida 12 mm, kutija uređaja	ZU 12-PR	2003742	Komad	25 Komad
UP prsten za ravnanje zida 24 mm, kutija uređaja	ZU 24-PR	2003744	Komad	25 Komad
UP signalni poklopac uzidne kutije, jednostruki	ZU 60-SD	2003760	Komad	50 Komad
UP odstojnik	ZU 20-AS	2003746	Komad	25 Komad
