Napomena: Ova stavka je ugašena. Važeći artikal možete pronaći ovde: 7218120 / Vertikalna krivina, uzlazna, visina kanala 120 mm, čisto bela

Vertikalna krivina 45°, uzlazna 250 | | 100 | | | čisto bela; RAL 9010

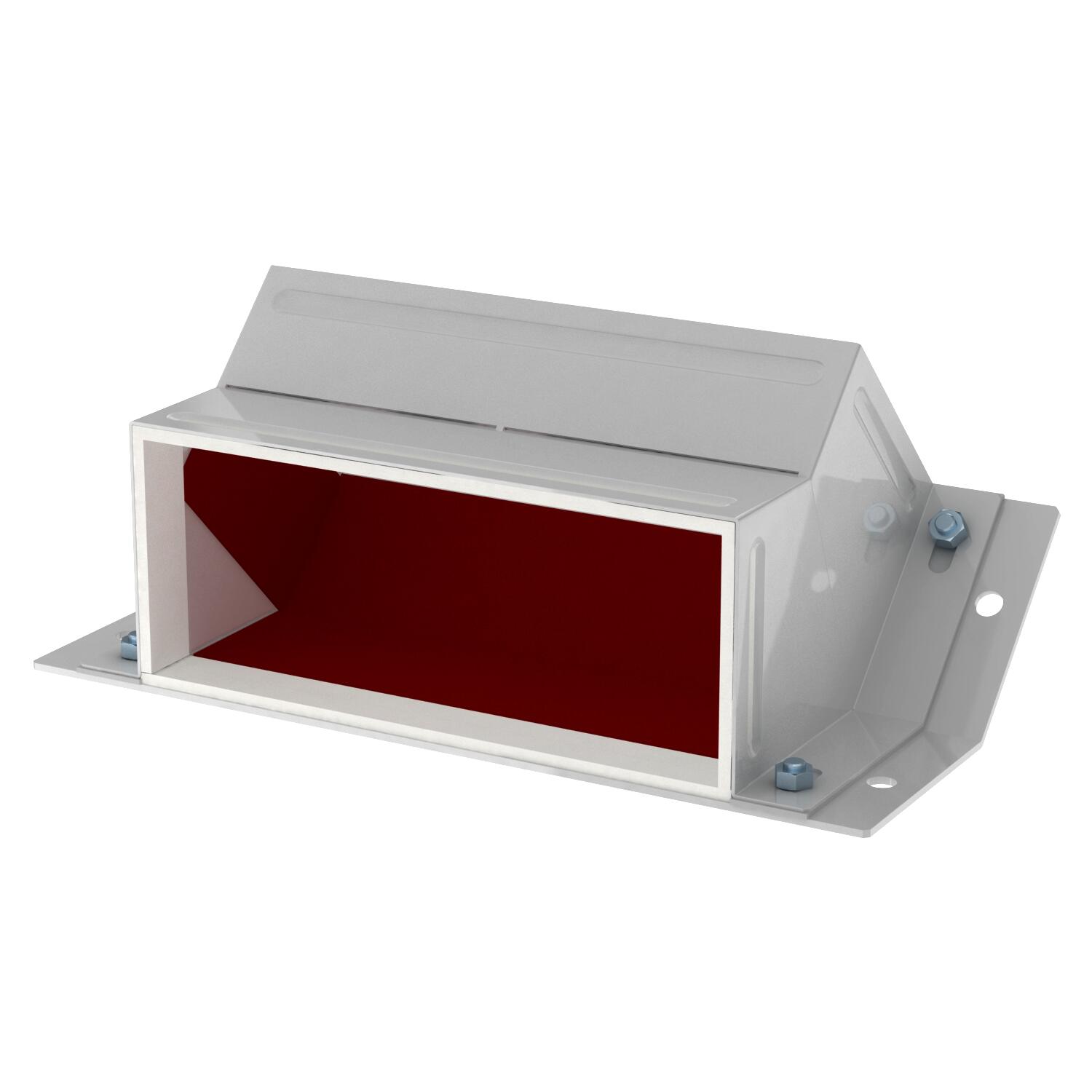

Vertikalna krivina 45°, uzlazna

Br.art. 7216642 | EAN 4012196532322

Br.art. / Tip

Dimenzija B

Dimenzija H

Boja

Opis proizvoda

Opis proizvoda

Vertikalna krivina u usponskoj varijanti za izradu vertikalnih stepenastih oblasti kod viseće montaže BSKM 1025 kanala, sa mogućnošću montaže navojnih šipki M10, sa zaptivkama i navrtkama, kao i vijcima za izjednačavanje potencijala.

Tehnički podaci

Tehnički podaci

Boja	čisto bela; RAL 9010
Broj strana koje mogu da se izlažu plamenu	3
Dimenzija	100x250
Klasa vatrootpornosti I - instalacioni kanal	120
Materijal	Čelik
Moguće pregrade	ne

Obloga	Čelik
Površina	lakirano
S perforacijama	ne
Sastav izolacionog materijala	ostalo
Ugao krivine	45 °

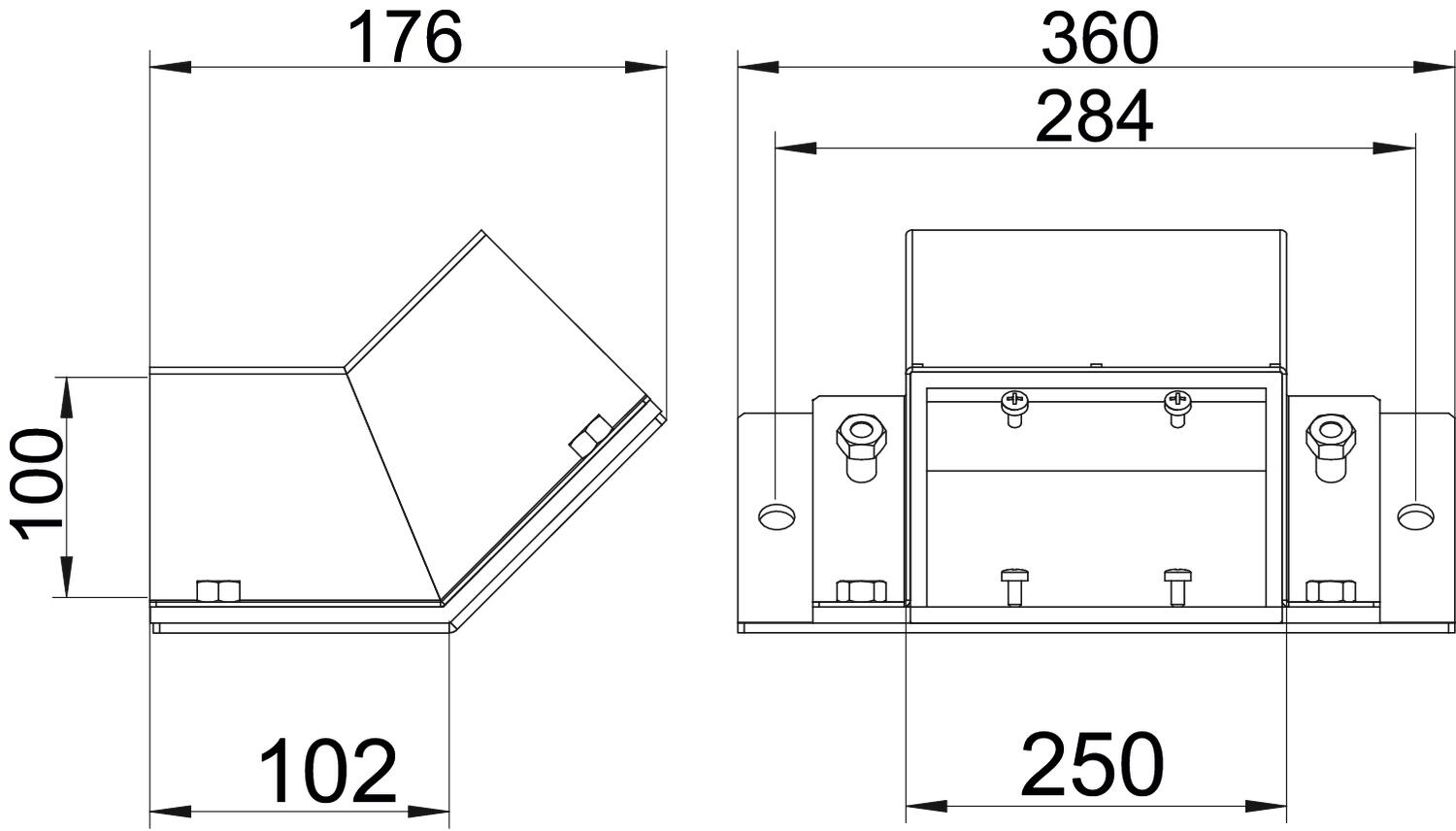

Dimenzije

Dimenzija A	360 mm
Dimenzija B	250 mm
Dimenzija D	284 mm
Dimenzija D min.	176 mm

Dimenzija e	102 mm
Dimenzija H	100 mm
Širina	360 mm
Visina	152 mm

Svi tipovi

Svi tipovi

Tip	Dimenzija B	Dimenzija H	Boja	Br.art.	Količina	malo pakovanje
BSKM-ES 0711 FS	110 mm	70 mm	-	7216350	Komad	1 Komad
BSKM-ES 1025 FS	250 mm	100 mm	-	7216450	Komad	1 Komad
BSKM-ES 0711RW	110 mm	70 mm	čisto bela; RAL 9010	7216610	Komad	1 Komad
BSKM-ES 1025RW	250 mm	100 mm	čisto bela; RAL 9010	7216642	Komad	1 Komad
