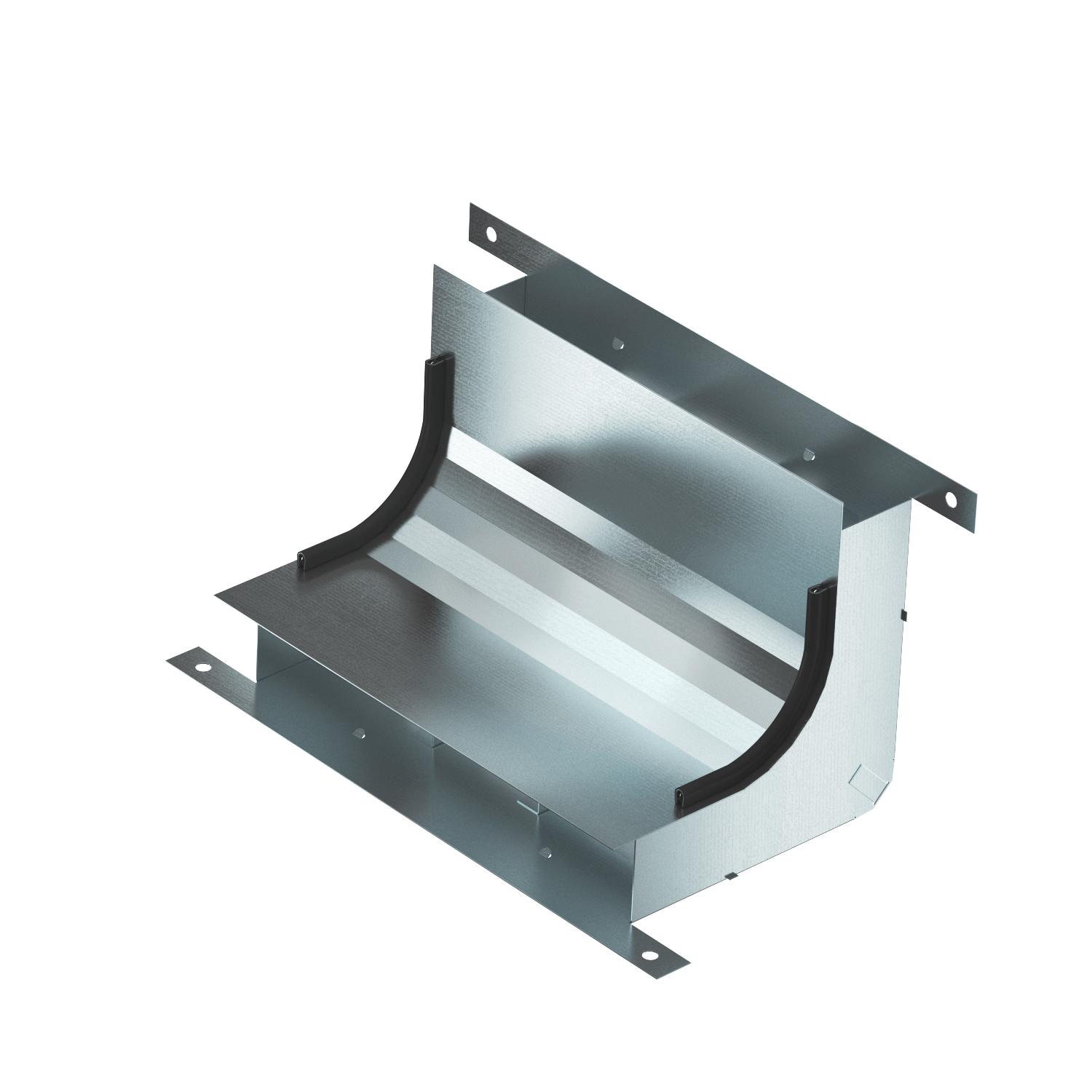

Vertikalno koljeno s 3 komore, visina kanala 48 mm
Br.art. 7400653 | EAN 4012197349684
- Opis proizvoda
-
Opis proizvodaVertikalno koljeno, (2-dijelno) za vertikalnu promjenu smjera podnih kanala ispod glazure (zidni priključci, napajanje).
-
- Tehnički podaci
-
Tehnički podaci

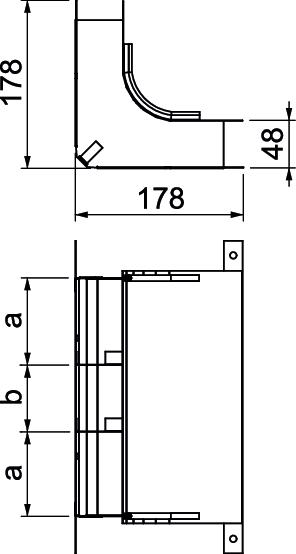

Broj fiksnih pregradnih zidova 2 Broj spiralnih žlebova 3 St. Dimenzija 330x177,7x177,7 Dimenzija a 90 mm Dimenzija b 70 mm Dimenzija h 48 mm Dužina 178 mm Materijal Čelik Namenjeno za podne kanale ispod betonske košuljice da Namenjeno za zatvorene podne kanale ne Poprečni presek a 3854 mm² Poprečni presek b 3184 mm² Površina hladno pocinkovano Širina 250 mm Širina kanala min. 250 mm Visina 48 mm Visina kanala min. 48 mm - Svi tipovi
- Preuzimanja
-
Informativni list KV3 25048-2 / 7400653 , 0.18MB , pdfEU izjava o usaglašenosti KV3 25048-2 / 7400653 , 0.18MB , pdfIzjava o performansama KV3 25048-2 / 7400653 , 0.34MB , pdfUputstvo za montažu Im-Beton-Kanalsystem IBK , 3.27MB , pdfUputstvo za montažu EÜK screed-covered duct system generation 3 , 76.05MB , pdfUputstvo za montažu EÜK screed-covered duct system generation 4 , 10.26MB , pdf
