Zaptivni umetak, metrički 7 | 12,7 | 16

morepic-1

morepic-2

Zaptivni umetak, metrički

Br.art. 2029563 | EAN 4012195360599

Br.art. / Tip

Dimenzija D1

Dimenzija D2

Odgovara za metrički navoj

Opis proizvoda

Opis proizvoda

Redukuje zaptivnu oblast D kablovske uvodnice V-TEC VM i V-TEC VM L

Tehnički podaci

Tehnički podaci

bez halogena	ne
Boja	crna
Debljina	8,1 mm
Dimenzija	M16
Dimenzija D1	7 mm
Dimenzija D2	12,7 mm
Dimenzija H	8,1 mm

Materijal	Mešavina kaučuka
Odgovara za metrički navoj	16
Spoljašnji prečnik	12,7 mm
Unutrašnji prečnik	7 mm
Varijanta	ostalo
Zaptivna oblast D maks.	7 mm
Zaptivna oblast D min.	2,5 mm

Svi tipovi

Svi tipovi

Tip	Dimenzija D1	Dimenzija D2	Odgovara za metrički navoj	Br.art.	Količina	malo pakovanje
107CR VM 12	5 mm	8,9 mm	12	2029560	Komad	50 Komad
107CR VM 16	7 mm	12,7 mm	16	2029563	Komad	50 Komad
107CR VM 20	9 mm	16 mm	20	2029566	Komad	50 Komad
107CR VM 25	13 mm	20,7 mm	25	2029569	Komad	50 Komad
107CR VM 32	16 mm	25,7 mm	32	2029572	Komad	25 Komad
107CR VM 40	23 mm	33,7 mm	40	2029575	Komad	25 Komad
107CR VM 50	29 mm	41,7 mm	50	2029578	Komad	25 Komad
107CR VM 63	40 mm	54,8 mm	63	2029581	Komad	25 Komad

Preuzimanja

Informativni list 107CR VM 16 / 2029563 , 0.19MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

EU izjava o usaglašenosti EU izjava o usaglašenosti ,

Preuzimanje

EU izjava o usaglašenosti EU izjava o usaglašenosti ,

Preuzimanje

REACH Izjava o usaglašenosti 107CR VM 16 / 2029563 , 0.12MB , pdf

Preuzimanje

RoHS Izjava o usaglašenosti 107CR VM 16 / 2029563 , 0.12MB , pdf

Preuzimanje

Uputstvo za montažu Mounting instructions, V-TEC VM.. ..x.. , 2.00MB , pdf

Preuzimanje

Grafika proizvoda 107CR VM 16 / 2029563, 50.81 kB, jpg

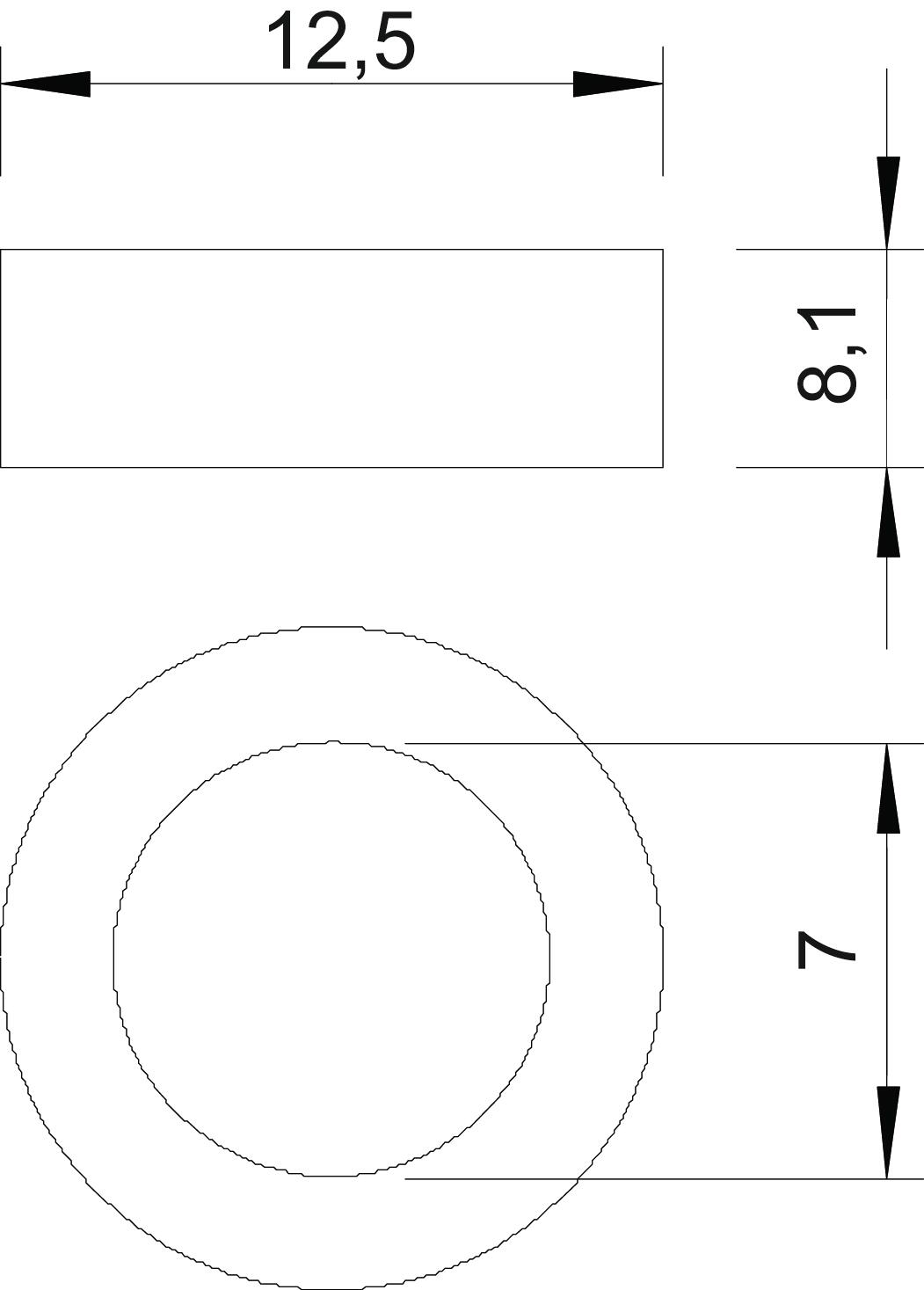

Crtež u razmeri 107CR VM 16 / 2029563, 48.69 kB, jpg

107CR VM 16 / 2029563
