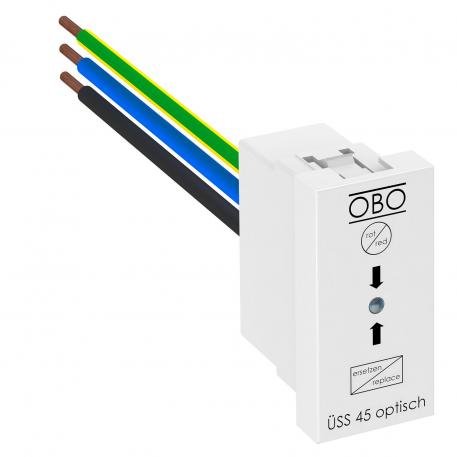

Zaštita od prenapona, modul 45, optička signalizacija
Br.art. 6117473 | EAN 4012196117673
- Opis proizvoda
-
Opis proizvoda
Zaštita od prenapona / fina mrežna zaštita tipa 3 prema EN 61643-11 za instalaciju u Rapid 45-kanale, parapetne kanale i podne sisteme.
• Verzija-O sa optičkim indikatorom funkcije
• brza i jednostavna montaža

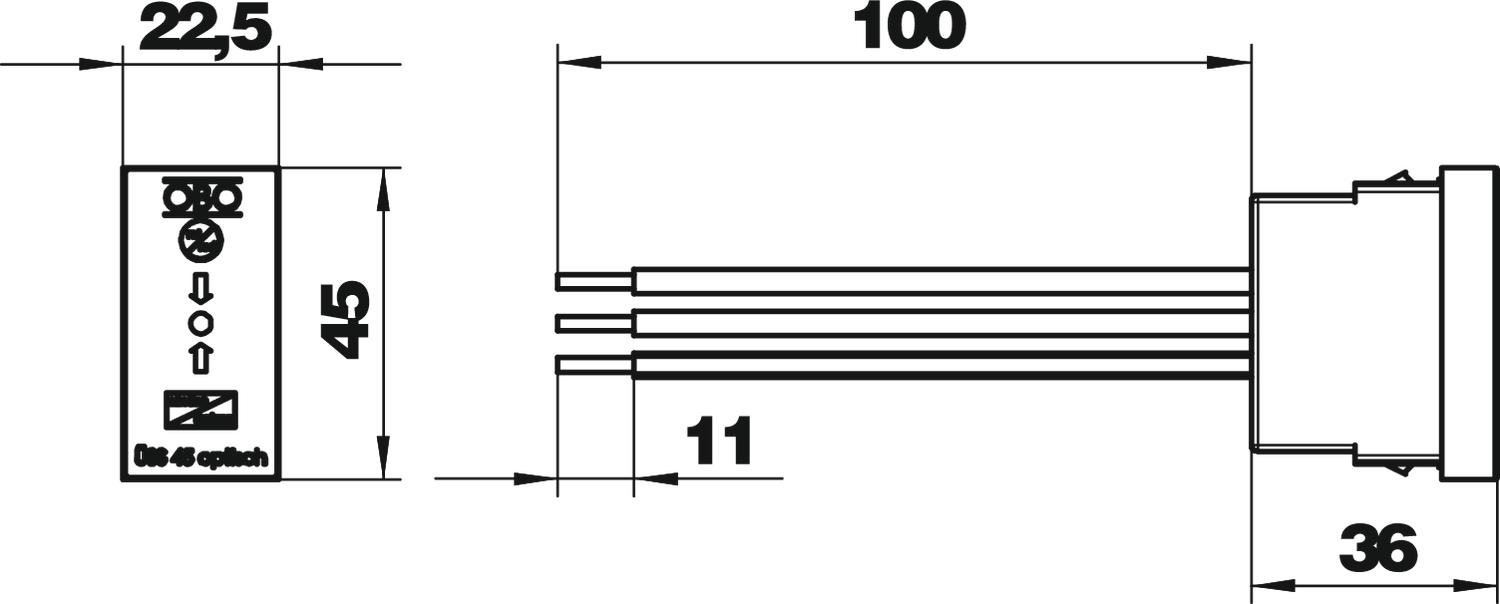

• mala širina od 22,5 mm
• boja: čisto bela; RAL 9010
Primena: Uređaj za zaštitu od prenapona obezbeđuje utičnice koje slede i koje se nalaze u bllizini.
Uređaj za zaštitu od prenapona tip 3 (klasa D) prema VDE 0675 deo 6 - 11 (DIN EN 61643-11).
Za instalaciju u Rapid 45 kanale, parapetne kanale, i podne sisteme.
-
- Tehnički podaci
-
Tehnički podaci
Boja čisto bela; RAL 9010 Daljinska signalizacija ne Dimenzija 255V Ispitna klasa tip 3 da Izduvno ne Kontaktno vreme <25 ns LPZ 2→3 Maks. prenaponska zaštita mreže 16 Maksimalna udarna struja odvođenja (8/20 μs) 5 kA Maksimalni preventivni osigurač 16 A Način montaže Modul Največi trajni napon AC 255 Nominalna struja odvođenja (8/20 µs) 2,5 kA Nominalni napon AC (50 / 60 Hz) 230 V Oblik mreže ostalo OBO nominalna struja opterećenja (klema ulaza/izlaza) 16 A Odvodna struja (8/20 µs) [ukupna] 5 kA Prag zaštite [L-N] ≤1500 Prečnik krutog provodnika (jedno-/višežilni) maks. 1,5 mm² Prečnik krutog provodnika (jedno-/višežilni) min. 1,5 mm² Radna temperatura maks. 45 °C Radna temperatura min. -25 °C Signalizacija na uređaju vizuelno SPD prema EN 61643-11 Tip 3 SPD prema IEC 61643-1 klasa III Varijanta optički indikator funkcije Vrsta zaštite IP20 Zajednički prag zaštite [L-PE] 1500 kV - Svi tipovi
