Zidna i konzola nosača AW 30 FT
Br.art. 6419747 | EAN 4012196206773
- Opis proizvoda
-
Opis proizvodaZidna konzola i konzola nosača za srednja opterećenja sa zavarenom čeonom pločom.
-
- Tehnički podaci
-
Tehnički podaci

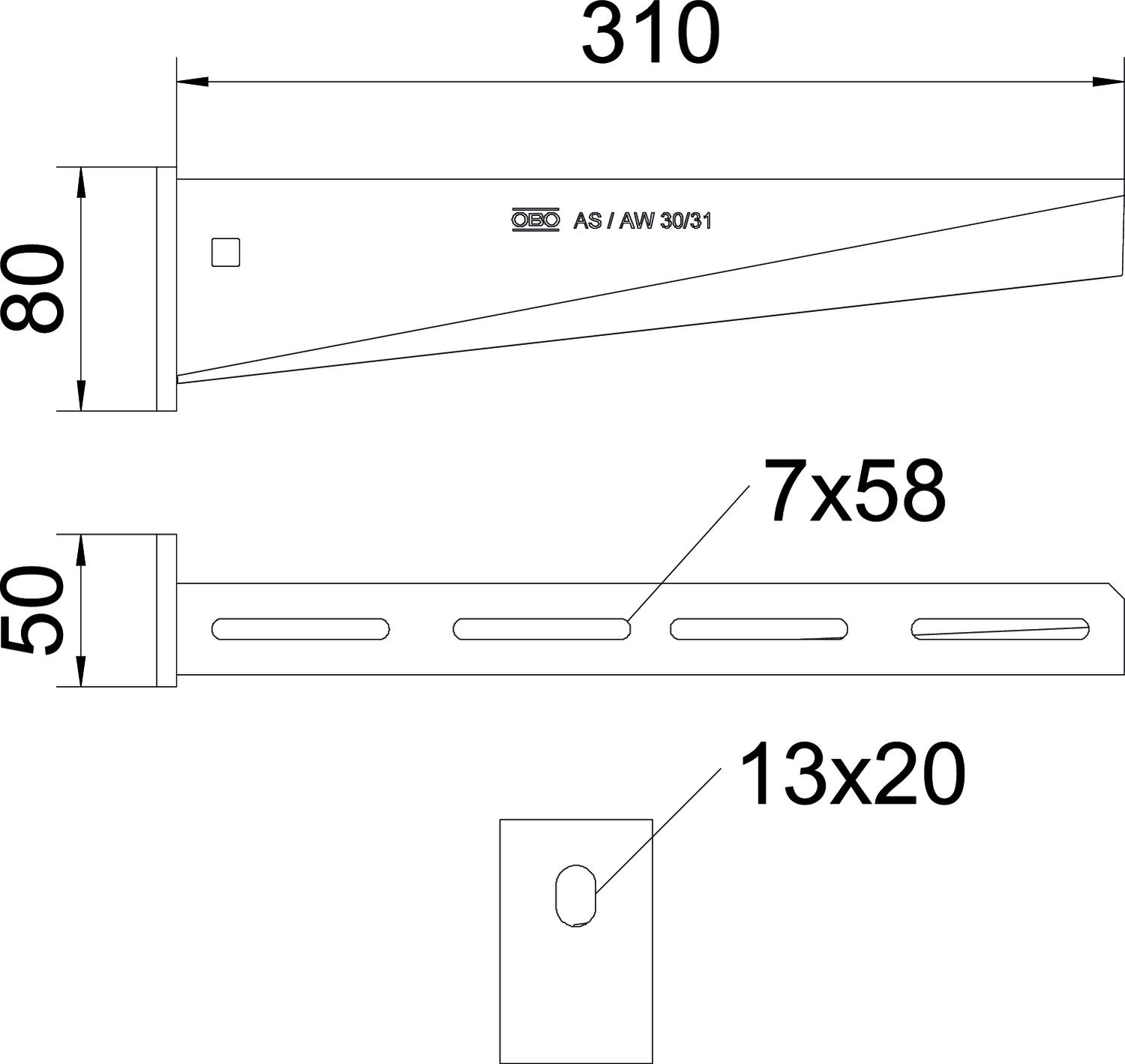

Boja cink Dimenzija B310mm Dimenzija A 50 mm Dimenzija B 310 mm Dimenzija H 80 mm Dužina 50 mm EPD-artikal da F u kN 3 kN Materijal Čelik Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti da Površina vruće pocinkano utapanjem Prečnik rupe 13 mm Širina 310 mm Varijanta Zidna i konzola nosača Visina 80 mm Tehnički podaci
Dijagram opterecenja konzole AW 30
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak F
FRSB 6x12 F 6406122 100 Komad - Preuzimanja
-
Informativni list AW 30 31 FT / 6419747 , 0.30MB , pdfEU izjava o usaglašenosti AW 30 31 FT / 6419747 , 0.13MB , pdfREACH Izjava o usaglašenosti AW 30 31 FT / 6419747 , 0.12MB , pdfRoHS Izjava o usaglašenosti AW 30 31 FT / 6419747 , 0.12MB , pdfIzjava o zaštiti životne sredine Environmental Product Declaration (EPD) , 1.48MB , pdfPomoć za izbor Selection aid cable trays, screwable , 2.17MB , pdfPomoć za izbor Selection aid for cable trays, Magic , 0.25MB , pdfUputstvo za montažu General information on the mounting , 2.61MB , pdfUputstvo za montažu Mounting instructions, U support systems , 1.76MB , pdf
