Zidna i konzola nosača AW 55 A2 710 | 5,5 | oplemenjeni čelik

Zidna i konzola nosača AW 55 A2

Br.art. 6443083 | EAN 4012196661879

Br.art. / Tip

Širina

F u kN	5,5 kN

Boja	oplemenjeni čelik

Nazad na pregled

Opis proizvoda

Opis proizvoda

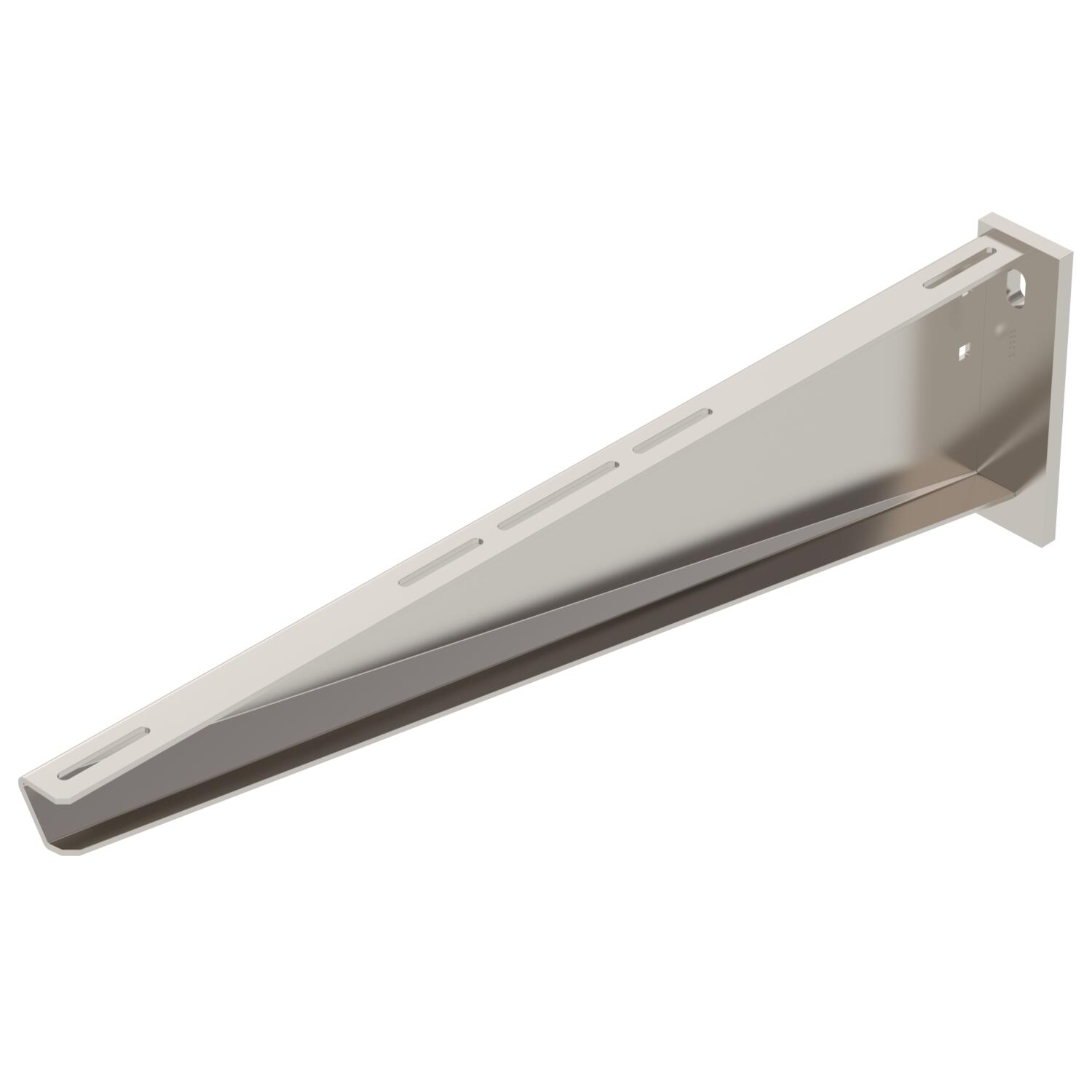

Zidna konzola i konzola nosača za velika opterećenja sa zavarenom čeonom pločom.

Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!

Tehnički podaci

Tehnički podaci

Boja	oplemenjeni čelik
CO2 otisak (GWP) od kolevke do kapije	26,7406 kg CO2e / 1 Komad

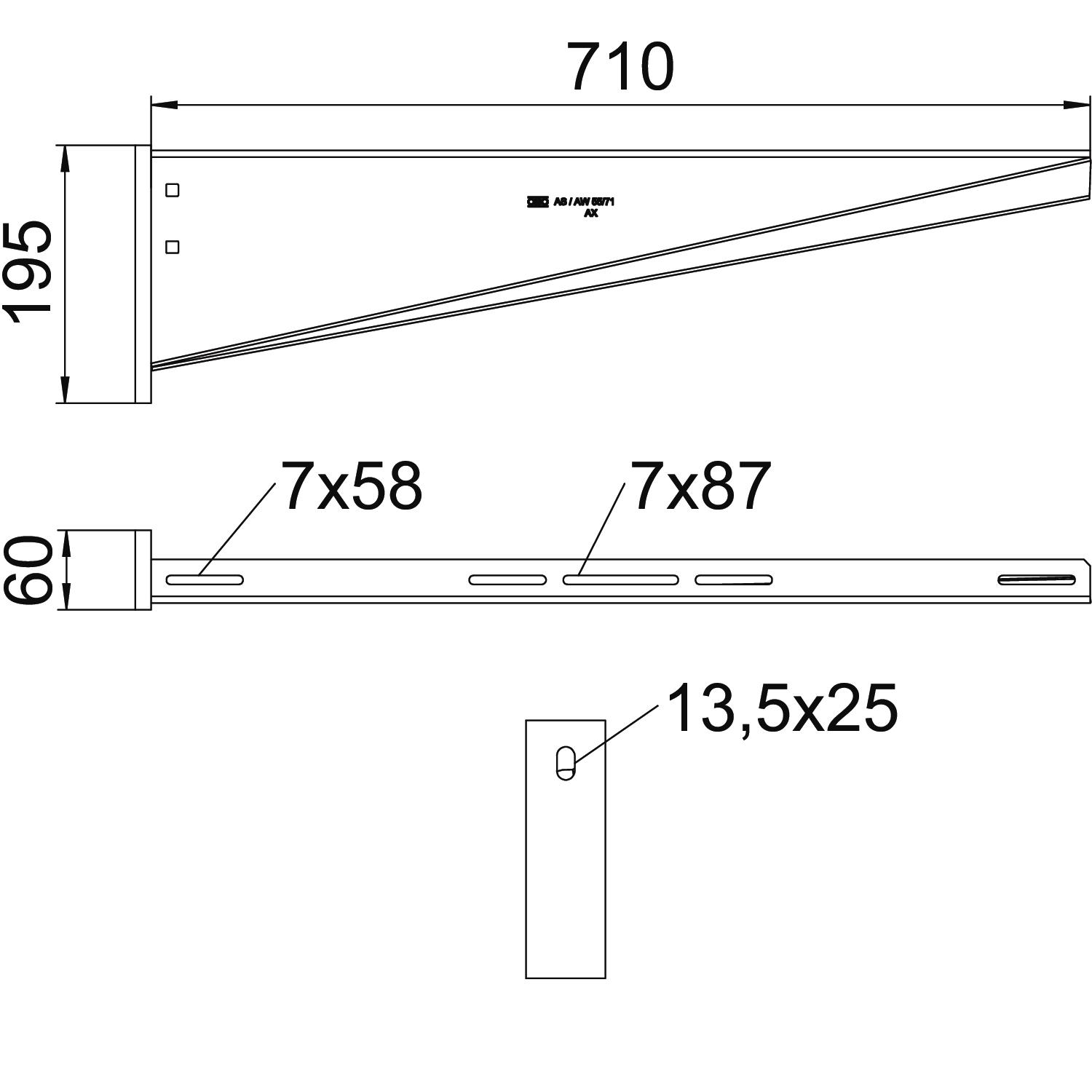

Dimenzija	710 mm
Dimenzija A	60 mm
Dimenzija B	710 mm
Dimenzija H	195 mm
Dužina	60 mm
F u kN	5,5 kN
Materijal	plemeniti čelik, nerđajući 1.4301

Nerđajući čelik, nagrižen	da
Oblast ugla maks.	90 mm
Oblast ugla min.	90 mm
Održavanje funkcionalnosti	ne
Površina	svetlo, naknadno obrađeno
Prečnik rupe	13,5 mm
Širina	710 mm
Varijanta	Zidna i konzola nosača
Visina	195 mm

Tehnički podaci

Dijagram opterecenja konzole tipa AW 55

Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm

Svi tipovi

Svi tipovi

Tip	Širina	F u kN	Boja	Br.art.	Količina	malo pakovanje
AW 55 21 A2	210 mm	5,5 kN	oplemenjeni čelik	6443063	Komad	1 Komad
AW 55 31 A2	310 mm	5,5 kN	oplemenjeni čelik	6443067	Komad	1 Komad
AW 55 41 A2	410 mm	5,5 kN	oplemenjeni čelik	6443071	Komad	1 Komad
AW 55 51 A2	510 mm	5,5 kN	oplemenjeni čelik	6443075	Komad	1 Komad
AW 55 61 A2	610 mm	5,5 kN	oplemenjeni čelik	6443079	Komad	1 Komad
AW 55 71 A2	710 mm	5,5 kN	oplemenjeni čelik	6443083	Komad	1 Komad
