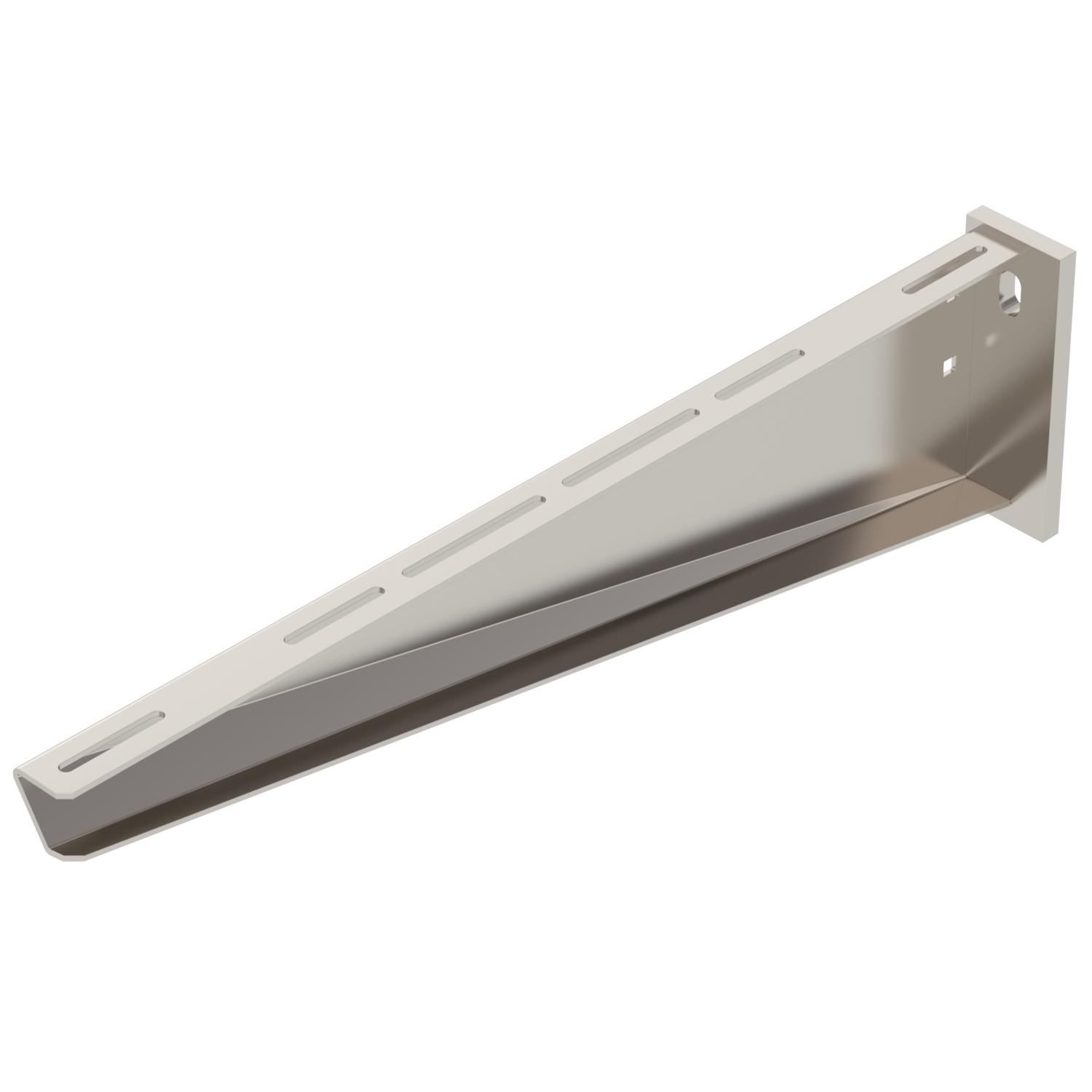

Zidna i konzola nosača AW 55 A4
Br.art. 6418638 | EAN 4012195913009
- Opis proizvoda
-
Opis proizvodaZidna konzola i konzola nosača za velika opterećenja sa zavarenom čeonom pločom.
Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!
-
- Tehnički podaci
-
Tehnički podaci

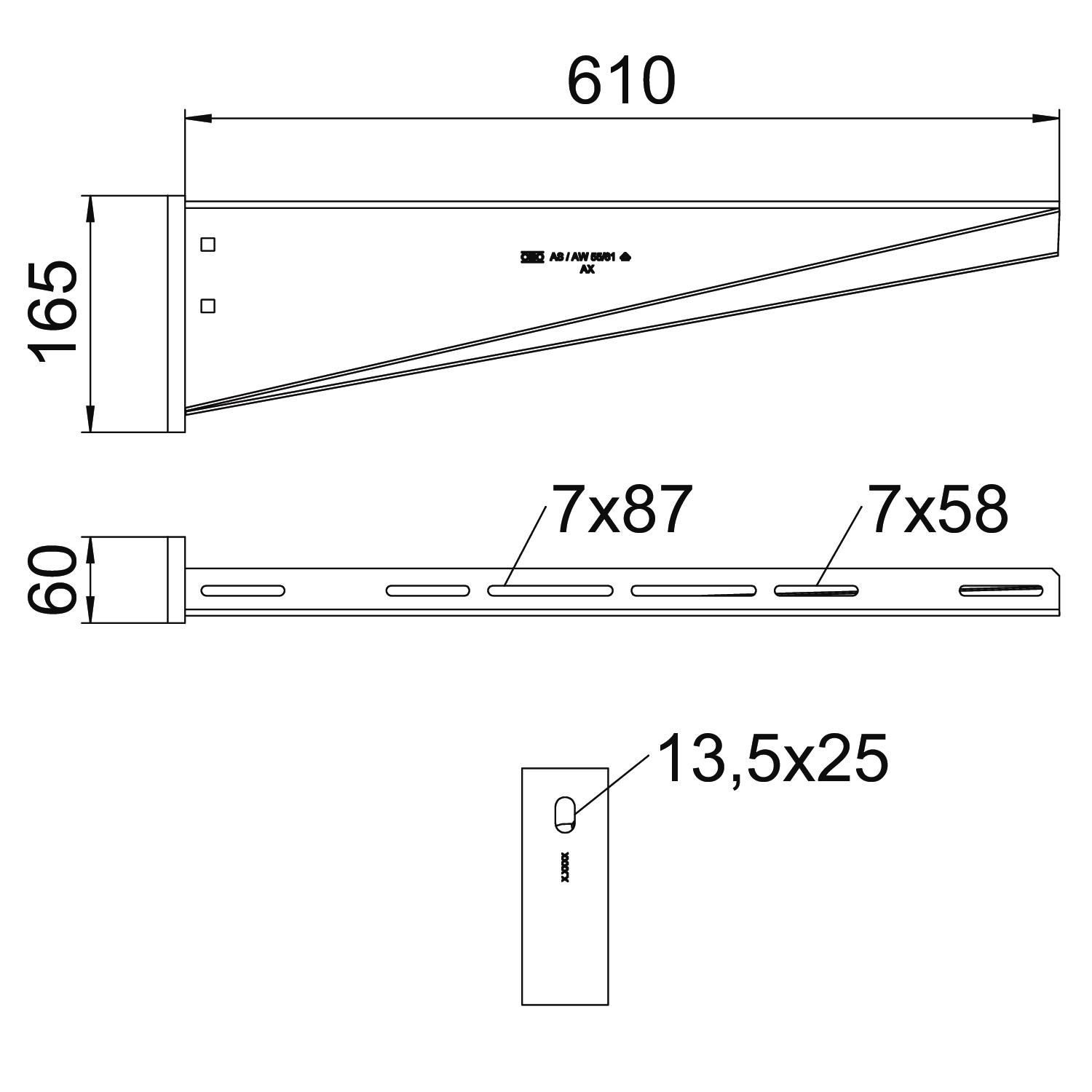

Boja oplemenjeni čelik CO2 otisak (GWP) od kolevke do kapije 17,0148 kg CO2e / 1 Komad Dimenzija B610mm Dimenzija A 60 mm Dimenzija B 610 mm Dimenzija H 165 mm Dužina 60 mm F u kN 5,5 kN Materijal plemeniti čelik, nerđajući 1.4571 Nerđajući čelik, nagrižen da Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina svetlo, naknadno obrađeno Prečnik rupe 13,5 mm Širina 610 mm Varijanta Zidna i konzola nosača Visina 165 mm Tehnički podaci

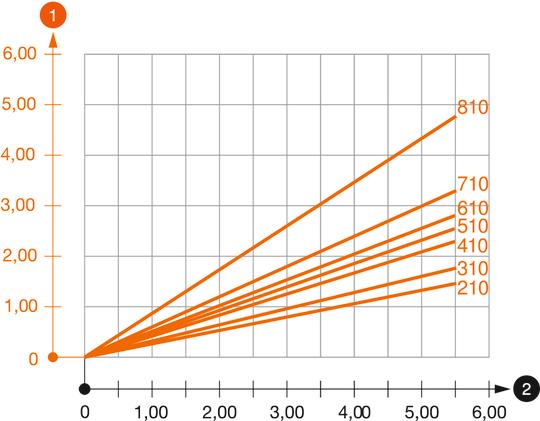

Dijagram opterecenja konzole tipa AW 55
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak sa kombinovanom navrtkom A4
FRSB 6x12 A4 6406142 100 Komad - Preuzimanja
-
Informativni list AW 55 61 A4 / 6418638 , 0.26MB , pdfEU izjava o usaglašenosti AW 55 61 A4 / 6418638 , 0.13MB , pdfUK Izjava o usaglašenosti AW 55 61 A4 / 6418638 , 0.09MB , pdfREACH Izjava o usaglašenosti AW 55 61 A4 / 6418638 , 0.12MB , pdfRoHS Izjava o usaglašenosti AW 55 61 A4 / 6418638 , 0.12MB , pdfDeklaracija o ekološkim proizvodima (EPD) AW 55 61 A4 / 6418638 , 1.48MB , pdfUputstvo za montažu Mounting instructions, U support systems , 2.02MB , pdfUputstvo za montažu General information on the mounting , 2.65MB , pdf
