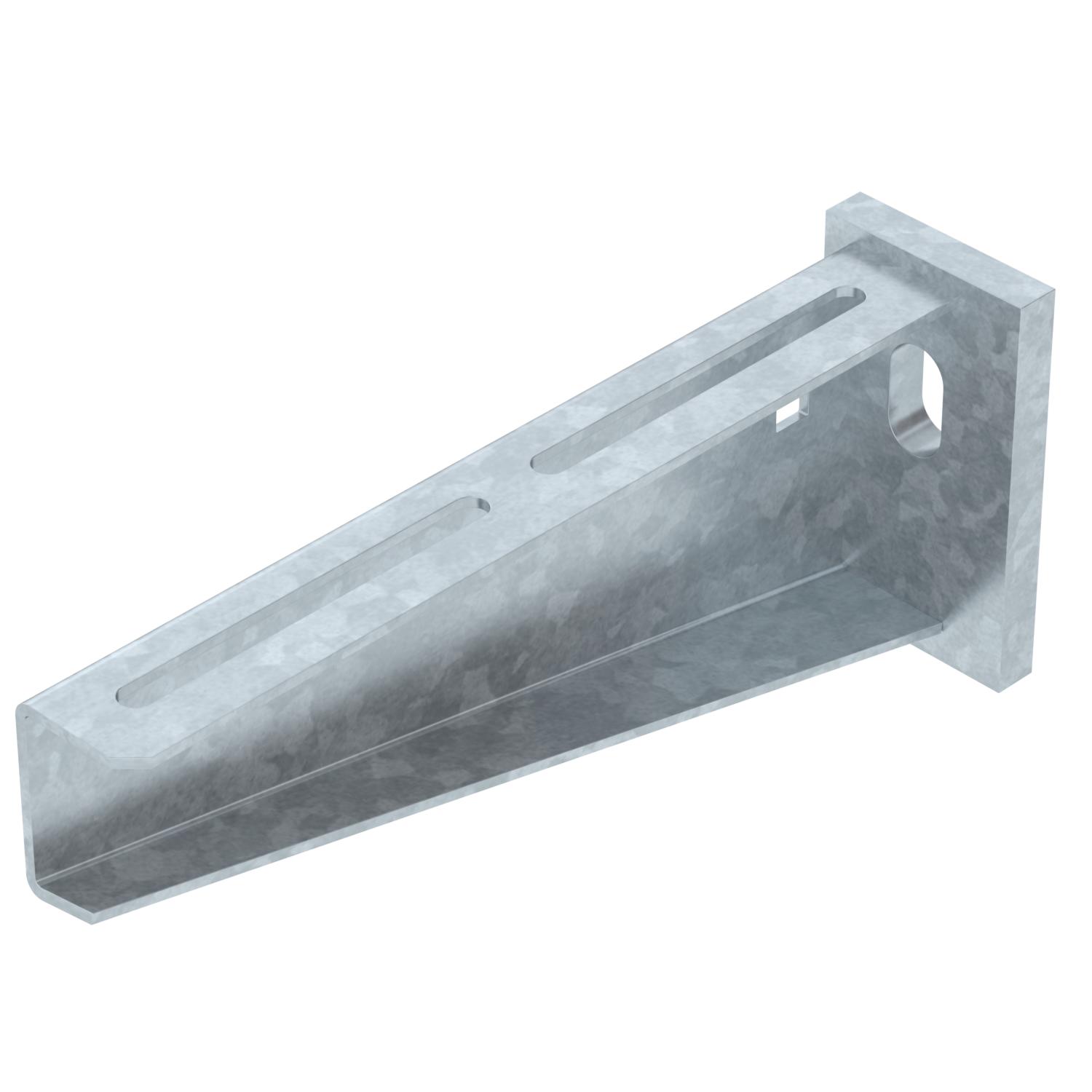

Zidna i konzola nosača AW 55 FT
Br.art. 6418554 | EAN 4012196204731
- Opis proizvoda
-
Opis proizvodaZidna konzola i konzola nosača za velika opterećenja sa zavarenom čeonom pločom.
-
- Tehnički podaci
-
Tehnički podaci

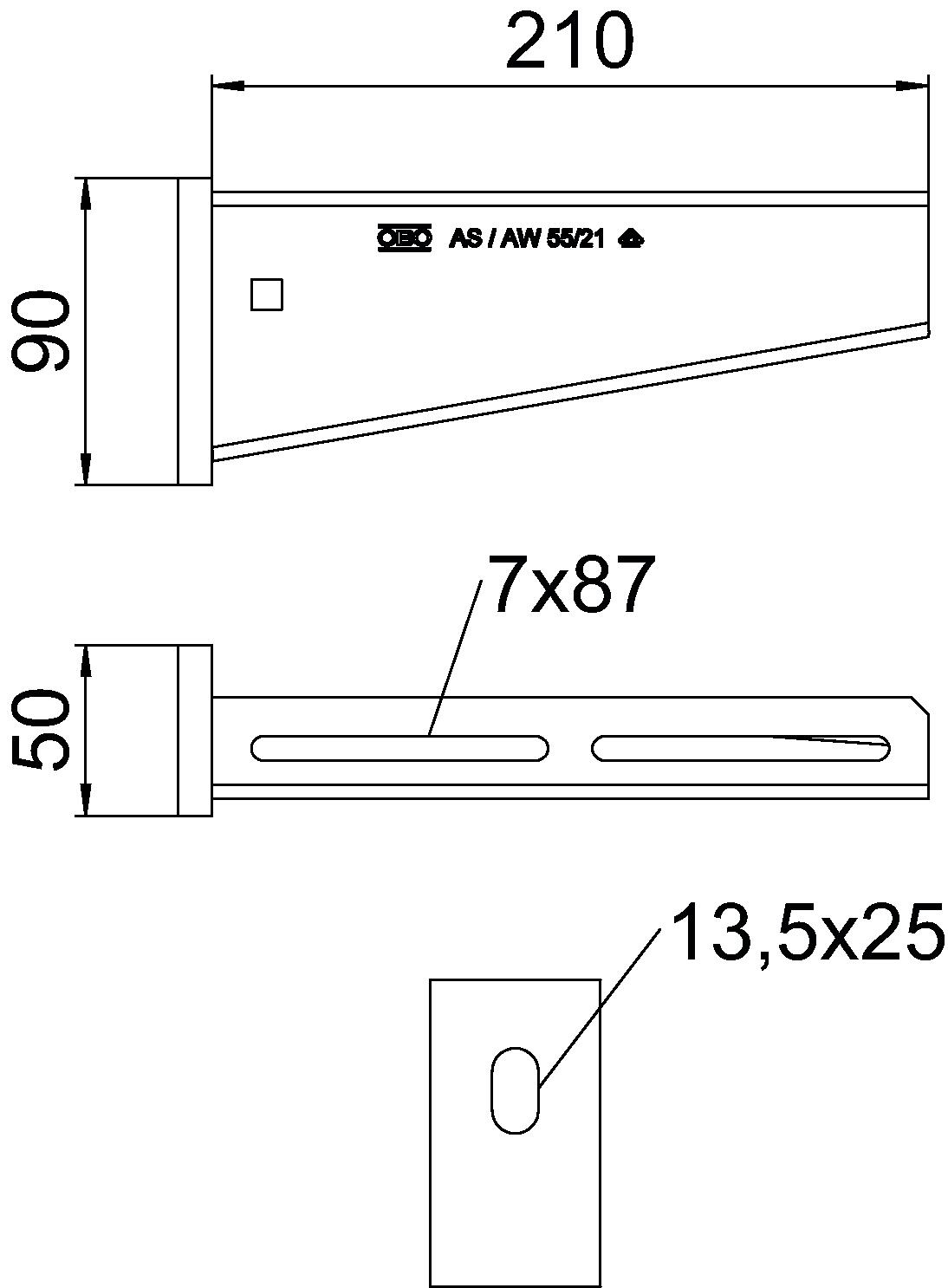

Boja cink Dimenzija B210mm Dimenzija A 50 mm Dimenzija B 210 mm Dimenzija H 90 mm Dužina 50 mm EPD-artikal da F u kN 5,5 kN Materijal Čelik Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti da Površina vruće pocinkano utapanjem Prečnik rupe 13,5 mm Širina 210 mm Varijanta Zidna i konzola nosača Visina 90 mm Tehnički podaci
Dijagram opterecenja konzole tipa AW 55
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak F
FRSB 6x12 F 6406122 100 Komad - Preuzimanja
-
Informativni list AW 55 21 FT / 6418554 , 0.19MB , pdfEU izjava o usaglašenosti AW 55 21 FT / 6418554 , 0.13MB , pdfREACH Izjava o usaglašenosti AW 55 21 FT / 6418554 , 0.12MB , pdfRoHS Izjava o usaglašenosti AW 55 21 FT / 6418554 , 0.13MB , pdfIzjava o zaštiti životne sredine Environmental Product Declaration (EPD) , 1.48MB , pdfUputstvo za montažu General information on the mounting , 2.61MB , pdfUputstvo za montažu Mounting instructions, U support systems , 1.76MB , pdf
