- Opis proizvoda
-

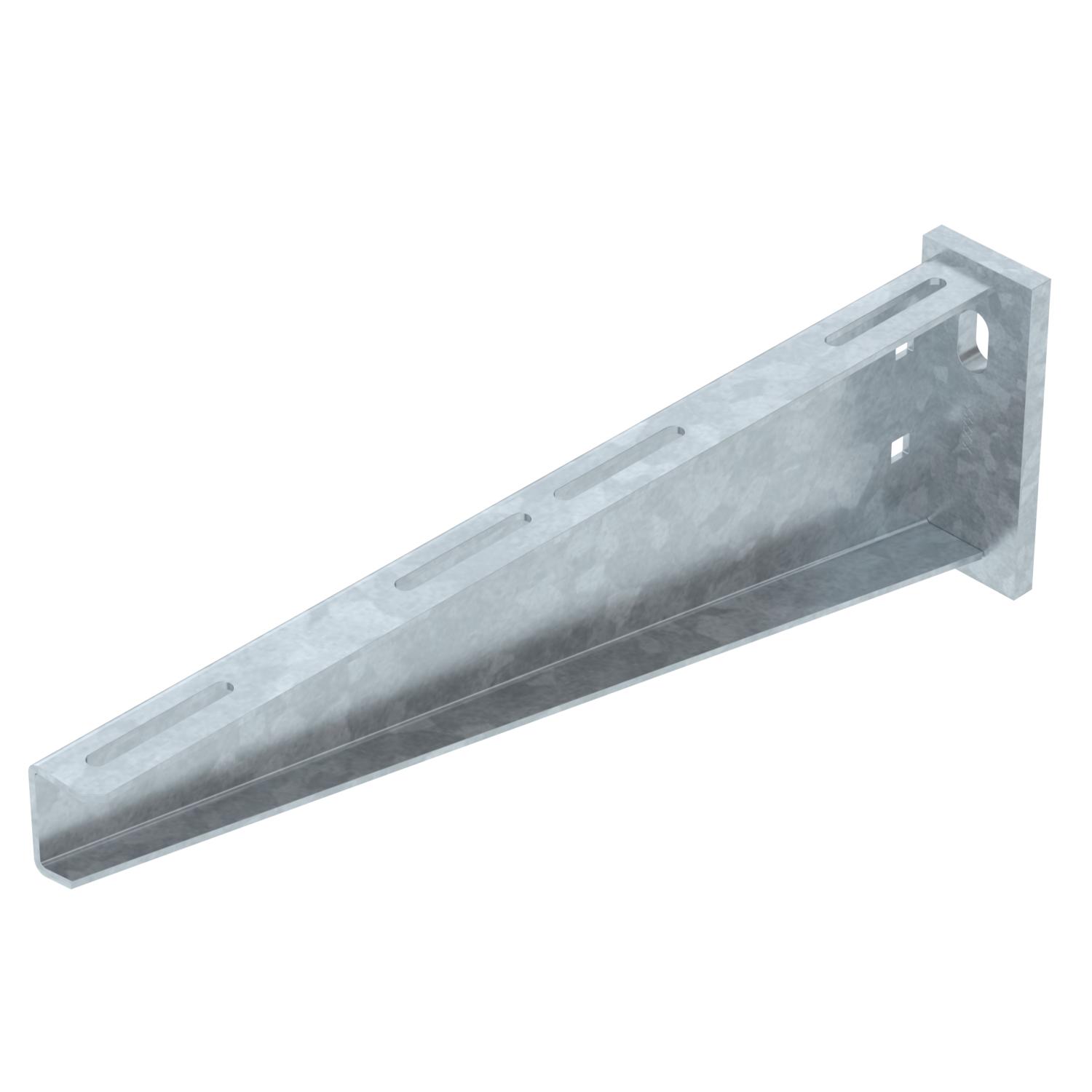

Opis proizvodaZidna konzola i konzola nosača za velika opterećenja sa zavarenom čeonom pločom.
-
- Tehnički podaci
-
Tehnički podaci

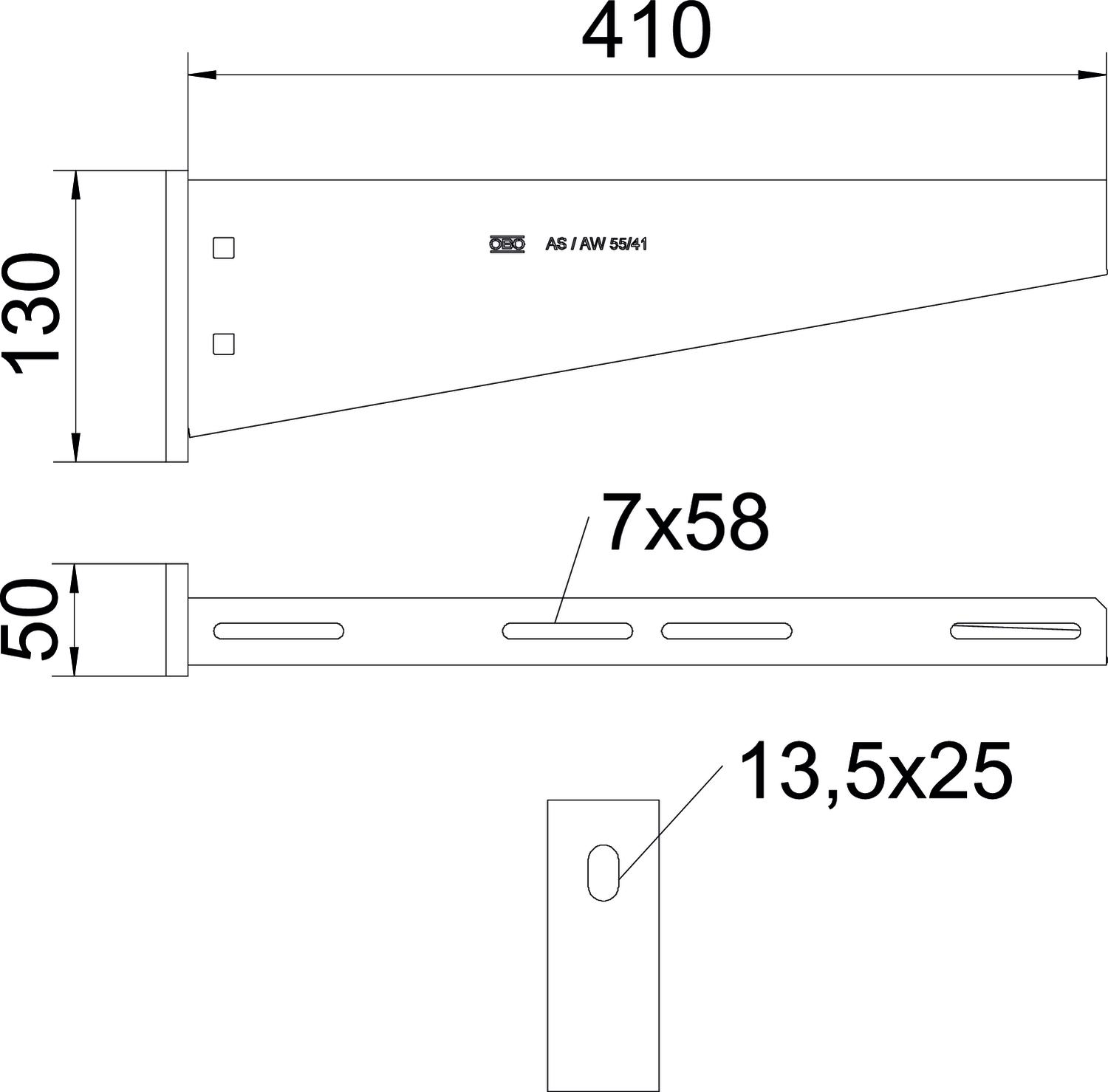

Boja cink Dimenzija B410mm Dimenzija A 50 mm Dimenzija B 410 mm Dimenzija H 130 mm Dužina 50 mm EPD-artikal da F u kN 5,5 kN Materijal Čelik Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti da Površina vruće pocinkano utapanjem Prečnik rupe 13,5 mm Širina 410 mm Varijanta Zidna i konzola nosača Visina 130 mm Tehnički podaci
Dijagram opterecenja konzole tipa AW 55
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Informativni list AW 55 41 FT / 6418597 , 0.21MB , pdfEU izjava o usaglašenosti AW 55 41 FT / 6418597 , 0.13MB , pdfIzjava o zaštiti životne sredine AW 55 41 FT / 6418597 , 1.48MB , pdfUK Izjava o usaglašenosti AW 55 41 FT / 6418597 , 0.09MB , pdfREACH Izjava o usaglašenosti AW 55 41 FT / 6418597 , 0.12MB , pdfRoHS Izjava o usaglašenosti AW 55 41 FT / 6418597 , 0.13MB , pdfUputstvo za montažu General information on the mounting , 2.61MB , pdfUputstvo za montažu Mounting instructions, U support systems , 1.76MB , pdf
