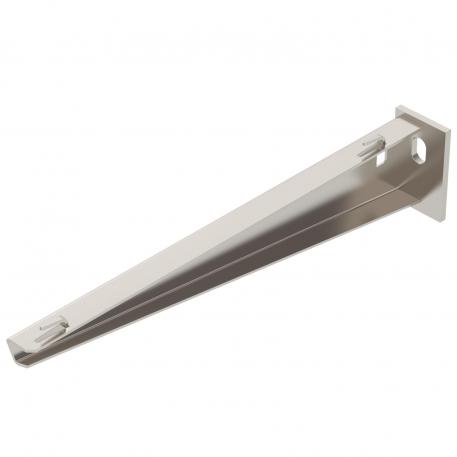

Zidna i konzola nosača AWG 15 A2
Br.art. 6420631 | EAN 4012195058427
- Opis proizvoda
-
Opis proizvodaZidne i konzole nosača za mala opterećenja sa zavarenom čeonom pločom za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.
Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću vijka sa šestouglom glavom kroz obe stranice nosača. Molimo primeniti odgovarajuće odstojnike.
-
- Tehnički podaci
-
Tehnički podaci

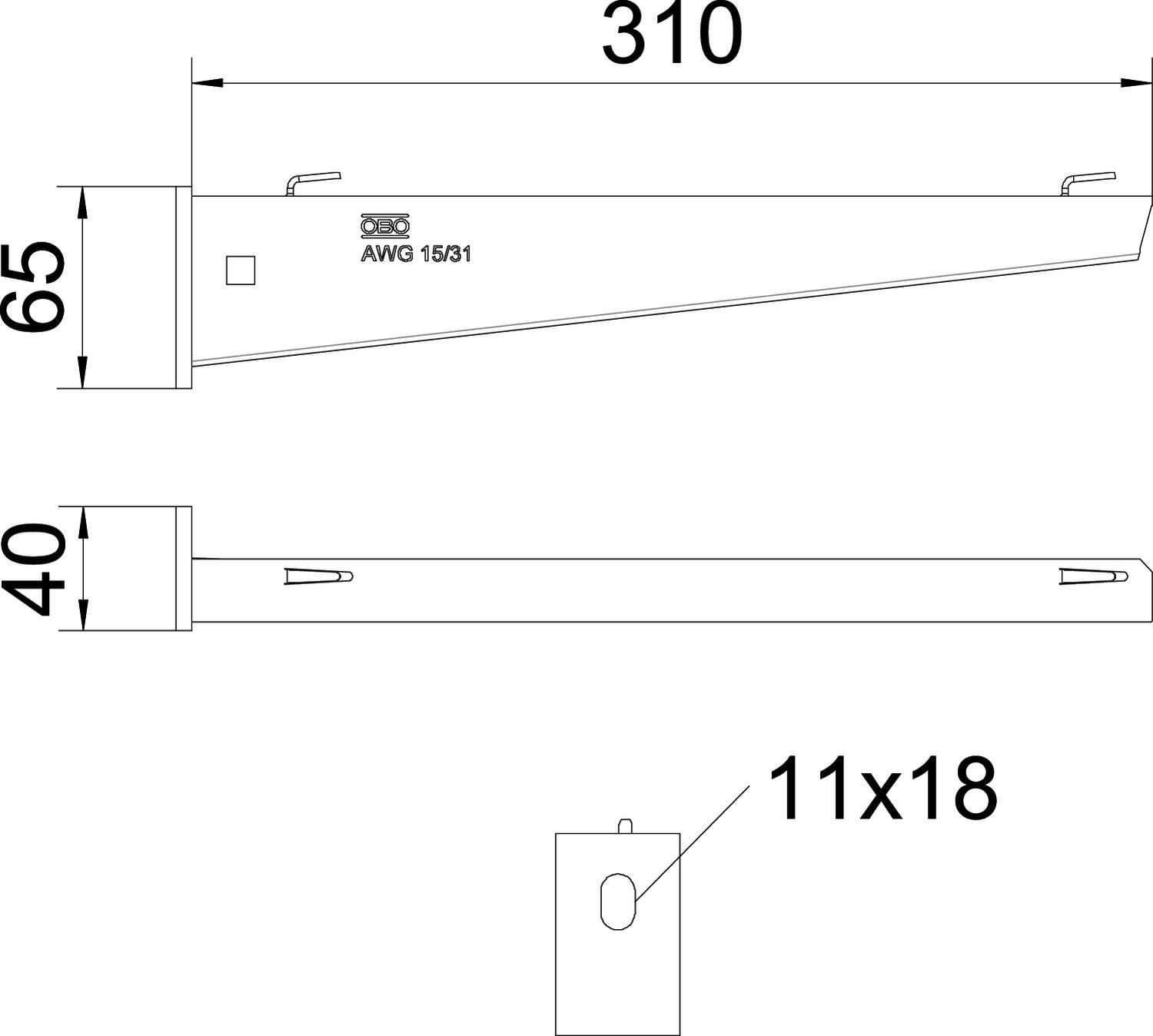

Boja oplemenjeni čelik CO2 otisak (GWP) od kolevke do kapije 2,3869 kg CO2e / 1 Komad Dimenzija B310mm Dimenzija A 40 mm Dimenzija B 310 mm Dimenzija H 65 mm Dužina 40 mm F u kN 1,5 kN Materijal plemeniti čelik, nerđajući 1.4301 Nerđajući čelik, nagrižen da Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina svetlo, naknadno obrađeno Prečnik rupe 11 mm Širina 310 mm Varijanta Zidna i konzola nosača Visina 65 mm za širinu maks. 300 mm za širinu min. 300 Tehnički podaci

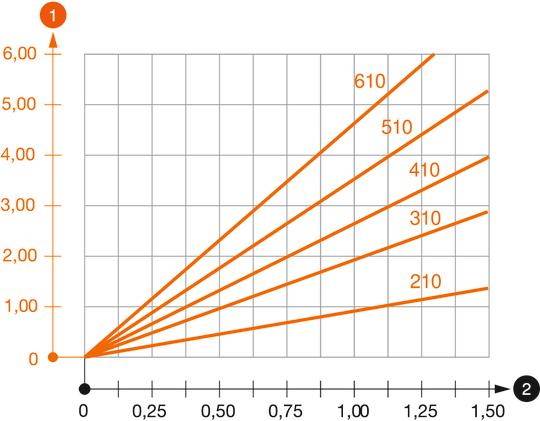

Dijagram opterećenja konzole tipa AW G 15
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Dužina konzole u mm
-
- Svi tipovi
-
Svi tipovi
