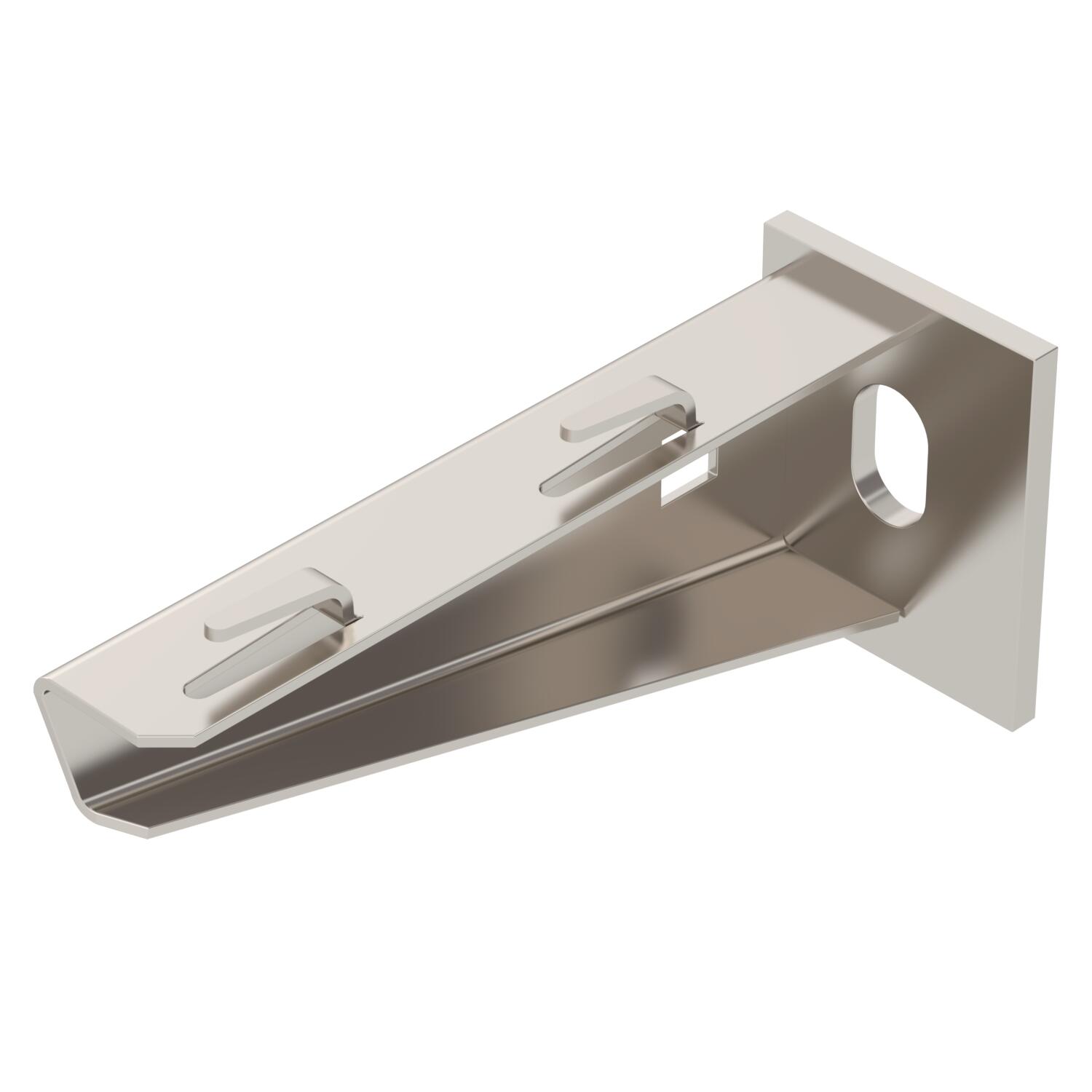

Zidna i konzola nosača AWG 15 A4
Br.art. 6420642 | EAN 4012195706304
- Opis proizvoda
-
Opis proizvodaZidne i konzole nosača za mala opterećenja sa zavarenom čeonom pločom za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.
-
- Tehnički podaci
-
Tehnički podaci

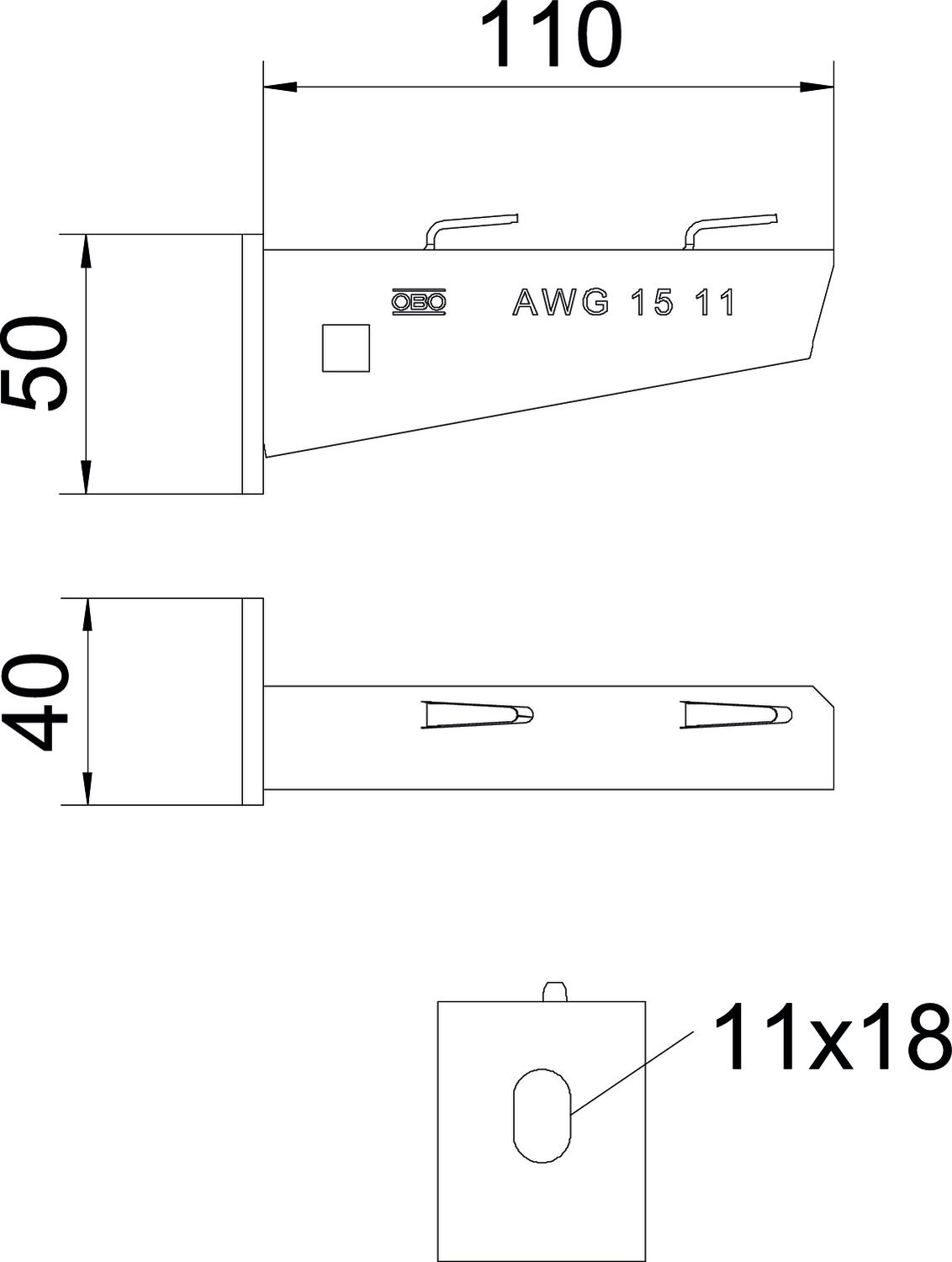

Boja oplemenjeni čelik Dimenzija B110mm Dimenzija A 40 mm Dimenzija B 110 mm Dimenzija H 50 mm Dužina 40 mm F u kN 1,5 kN Materijal plemeniti čelik, nerđajući 1.4571 Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina svetlo, naknadno obrađeno Prečnik rupe 11 mm Širina 110 mm Varijanta Zidna i konzola nosača Visina 50 mm za širinu maks. 300 mm za širinu min. 300 Tehnički podaci
Dijagram opterećenja konzole tipa AW G 15
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Svi tipovi
