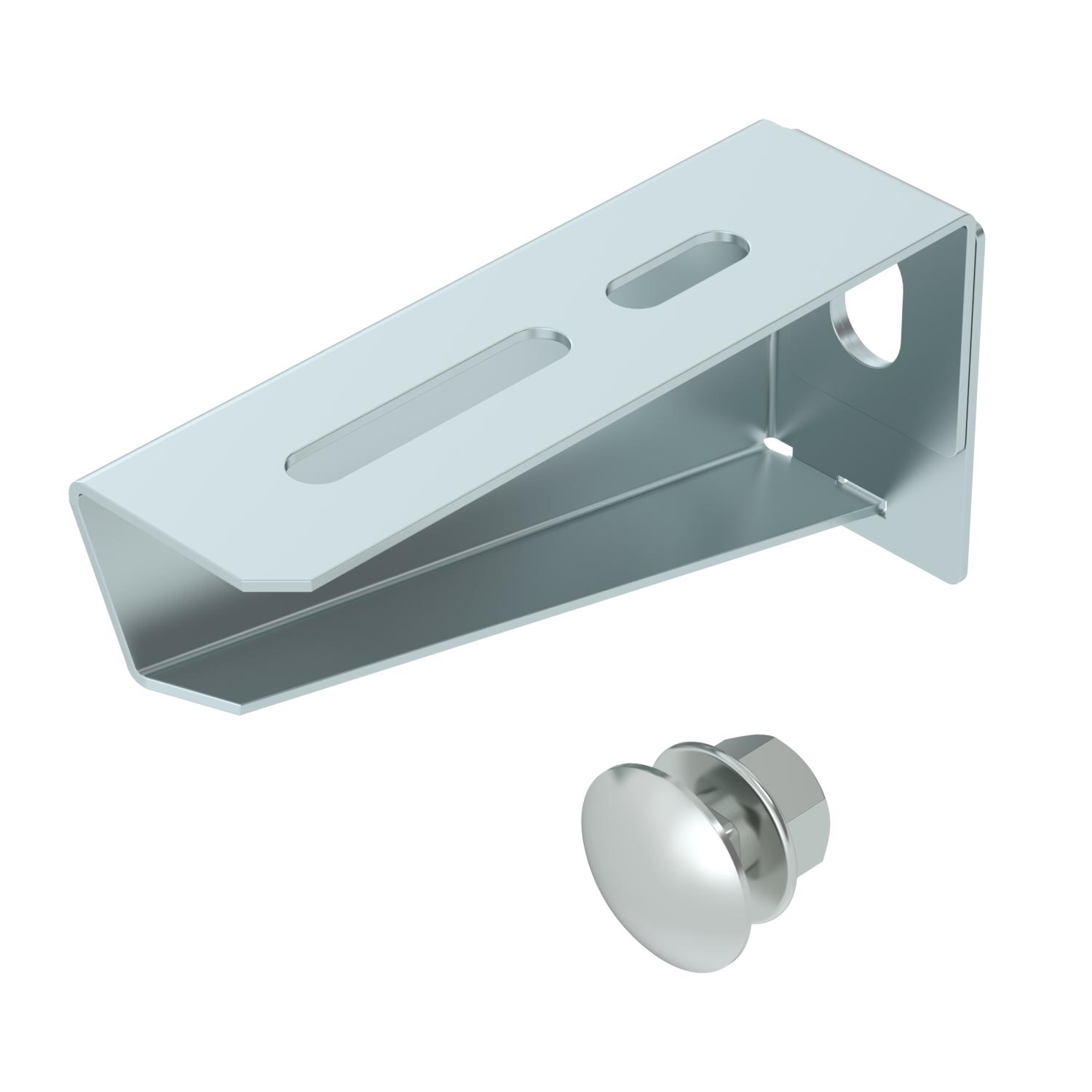

Zidna i konzola nosača MWA 12 FS
Br.art. 6424716 | EAN 4012196636853
- Opis proizvoda
-
Opis proizvodaZidne konzole i konzole nosača za mala opterećenja savijene konstrukcije.
-
- Tehnički podaci
-
Tehnički podaci

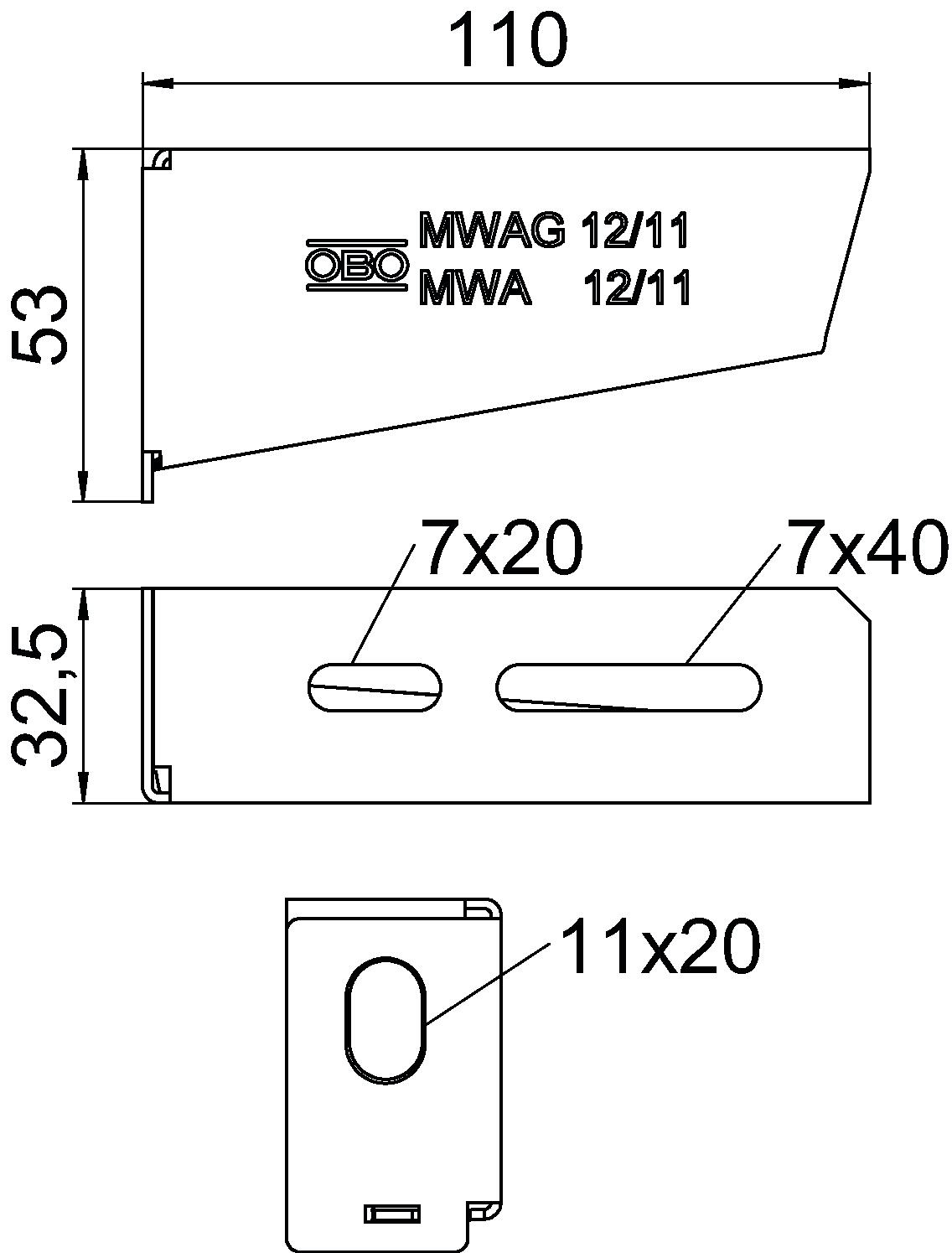

Boja cink CO₂ otisak (GWP) od kolevke do kapije 0,3698 kg CO₂e / 1 Komad Dimenzija B110mm Dimenzija A 32,5 mm Dimenzija B 110 mm Dimenzija H 53 mm Dužina 32,5 mm F u kN 1,2 kN Maß W 110 mm Materijal Čelik Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti da Površina hladno pocinkovano Prečnik rupe 11 mm Širina 4 in Širina 110 mm Varijanta Zidna i konzola nosača Visina 2,09 in Visina 53 mm Tehnički podaci

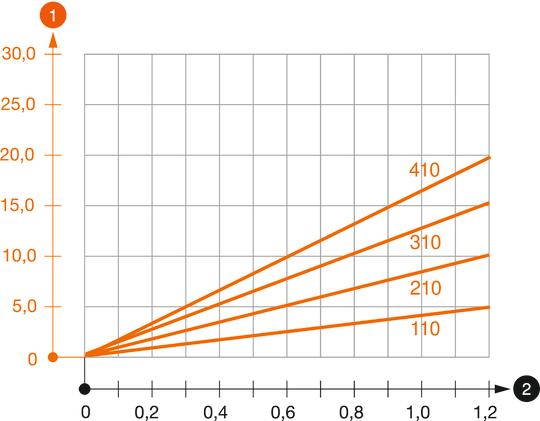

Dijagram opterecenja Konzola tipa MWAG 12
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje

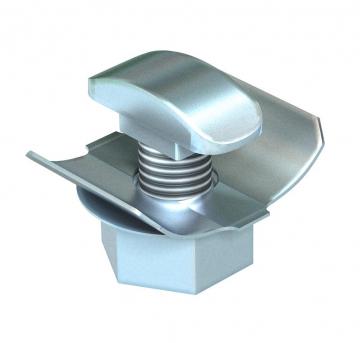

Brzo pričvršćivanje
FCM F 6424548 50 Komad - Preuzimanja
-
Informativni list MWA 12 11S FS / 6424716 , 0.24MB , pdfEU izjava o usaglašenosti MWA 12 11S FS / 6424716 , 0.13MB , pdfREACH Izjava o usaglašenosti MWA 12 11S FS / 6424716 , 0.12MB , pdfRoHS Izjava o usaglašenosti MWA 12 11S FS / 6424716 , 0.12MB , pdfUputstvo za montažu Mounting instructions, U support systems , 0.04MB , pdfUputstvo za montažu General information on the mounting , 2.61MB , pdf
