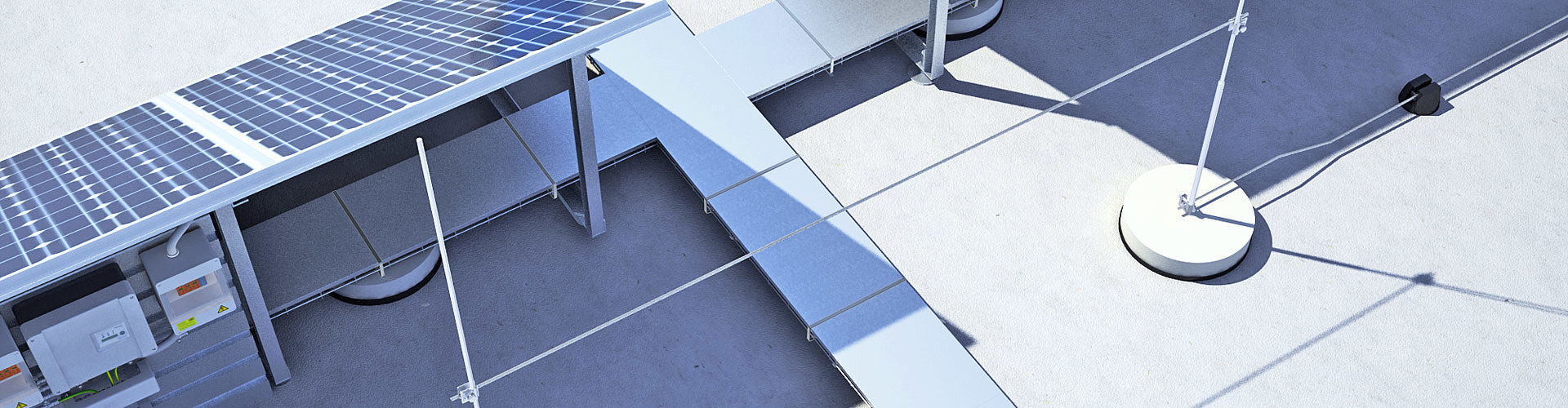

Uzemljenje u fotovoltaik sistemima
Kod krovnih fotovoltaik sistema bez sistema gromobranske zaštite, za nove zgrade u Nemačkoj mora se ugraditi temeljni uzemljivač u skladu sa DIN 18014. Kod krovnih fotovoltaik sistema sa sistemom gromobranske zaštite, moraju se uzeti u obzir i zahtevi VDE 0185-305-3 (IEC/EN 62305-3) (otpor uzemljenja < 10 oma). Kod samostalnih fotovoltaik sistema, zahtevi VDE 0185-305-3 (IEC/EN 62305-3) takođe se moraju uzeti u obzir prilikom uzemljenja.
| TIP A | TIP B |
|---|---|
|
|
Normativni sistemi uzemljenja za sisteme gromobranske zaštite
Sistemi za uzemljenje tipa A
Sistemi za uzemljenje tipa A obuhvataju, na primer, vijčane temelje i temelje na šipovima, ako ispunjavaju zahteve VDE 0185-561-2 (IEC/EN 62561-2). U zavisnosti od odabranog materijala, ne samo da se mora poštovati minimalni poprečni presek, već se moraju uzeti u obzir i mehanička i električna svojstva.
Sistemi za uzemljenje tipa B
Pločasti i trakasti temelji su primeri sistema za uzemljenja tipa B. Prema VDE 0185-305-3 Prilogu 5, oni imaju smanjen efekat uzemljenja i moraju se proširiti daljim merama uzemljenja kao što su mrežasti uzemljivači (20 m x 20 m) ili duboki uzemljivači.
Za oba slučaja, OBO u svom asortimanu ima odgovarajuće vertikalne uzemljivače od Ø20 mm ili Ø25 mm, žice od Ø10 mm i trake različitih dimenzija, na primer 30 x 3,5 mm ili 40 x 4 mm.

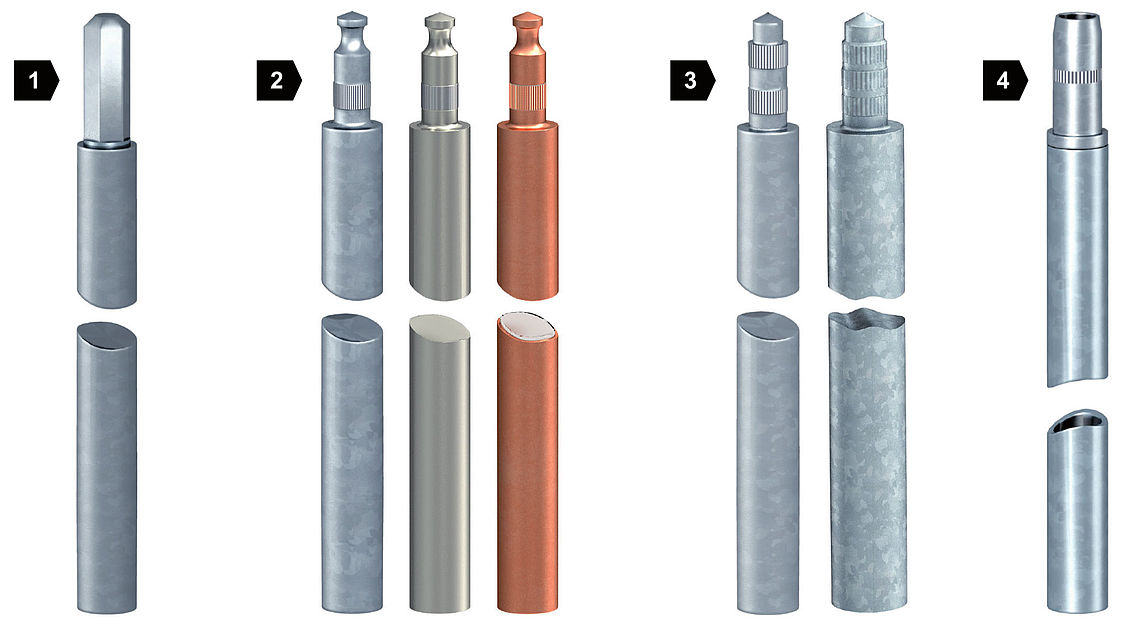

| 1 | Tip OMEX |
| 2 | Tip BP |
| 3 | Tip Standard |
| 4 | Tip LightEarth |
U slučaju temelja sa armaturnim čelikom, uzemljivač sa pocinkovanim ili bakarnim provodnicima nije dozvoljen u zemlji. U zemlji se mora koristiti visokolegirani nerđajući čelik sa najmanje 2% molibdena, kao što su materijali br. 1.4401, br. 1.4404 ili br. 1.4571. Ovo je uglavnom neutralno u odnosu na druge, plemenitije ili manje plemenite materijale i na taj način obezbeđuje visoku dostupnost sistema.
Funkcionalno uzemljenje metalnih podkonstrukcija
VDE 0185-305-3, prilog 5, pravi razliku između sledećih situacija kako bi se obezbedilo funkcionalno uzemljenje metalnih podkonstrukcija ili baza modula:
| Situacija | Minimalni poprečni presek, funkcionalno uzemljenje sa provodnicima od bakra |
|---|---|
| Fotovoltaik sistem bez sistema gromobranske zaštite ili fotovoltaik sistem sa sistemom gromobranske zaštite i održava se rastojanje razdvajanja | 6 mm2 |
| Fotovoltaik sistem sa sistemom gromobranske zaštite i ne održava se rastojanje razdvajanja | 16 mm2 |
