Quick-Pipe: Idealno rešenje za brze instalacije i naknadne instalacije
Elektroinstalacione cevi, obujmice i fazonski komadi čine pametan sistem
Quick-Pipe sistem objedinjuje prednosti kablovskih kanala i običnih elektroinstalacionih cevi u jednom inteligentnom sistemu za nazidne instalacije. Čine ga Quick-Pipe elektroinstalacione cevi, Quick-obujmice i izbor savršeno prilagođenih fazonskih komada.

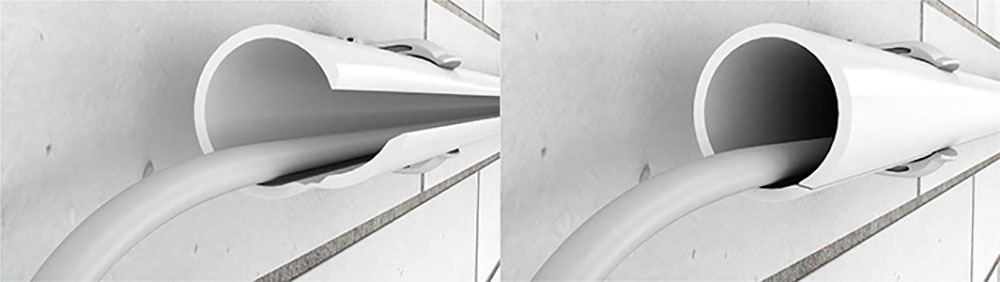

Toliko je jednostavna primena Quick-Pipe sistema: kablovi i provodnici se umeću u otvorenu Quick-Pipe elektroinstalacionu cev isto kao u otvoren kablovski kanal. Nakon postavljanja kabova, Quick-Pipe se okreće u Quick-obujmici i ovim jednostavnim kretanjem se čvrsto zatvara. Mehanizam obrtanja se takođe omogućava naknadne instalacije bilo kada i bez problema. Quick-Pipe se mogu veoma ponovo otvoriti jednostavnim okretanjem.
Pregled prednosti Quick-Pipe sistema:
- Jednostavna instalacija i naknadna instalacija
- Povezuje prednosti kablovskih kanala i uobičajenih elektroinstalacionih cevi
- Mogućnost proizvoljno čestog otvaranja i zatvaranja jednostavnim okretanjem
- Dostupno u dve boje: bela i siva
- Dostupne 4 veličine: M16-M32
- VDE dozvola
Za fleksibilnu i jednostavnu instalaciju: fazonski komadi Quick-Pipe sistema
Zahvaljujući savršeno prilagođenim fazonskim komadima koji zaokružuju sistem, instalacija i primena Quick-Pipe sistema je veoma fleksibilna i jednostavna. Prednosti fazonskih komada su prvenstveno njihova konstrukcija i mogućnosti instalacije. Quick-Pipe fazonski komadi uključuju: T-komad, krivina od 90° i priključni muf.
Sve Quick-Pipe sistemske komponente, dostupne su u četiri metričke veličine M16, M20, M25 i M32. Mogu da se otvaraju i ponovo zatvaraju bez alata, a posebno se odlikuju time što se pored Quick-Pipe elektroinstalacionih cevi mogu prihvatiti i rebraste cevi. One se učvršćuju pomoću rebraste konture izvedene u unutrašnjosti fazonskog komada. Mogu da se instaliraju u unutrašnjem i zaštićenom spoljašnjem prostoru i predviđene su za temperaturne opsege od -25 do +60 °C.

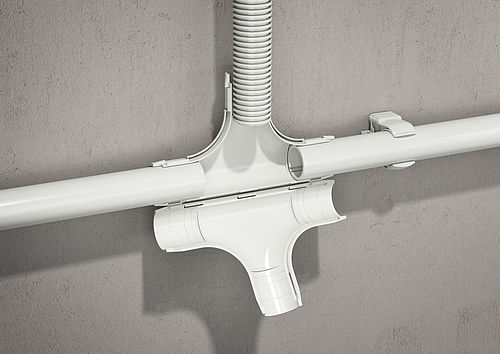

T-komad:
Za posebno brzu instalaciju i naknadnu instalaciju brine se T-komad iz asortimana Quick-Pipe dodatne opreme. Zahvaljujući optimizovanoj šarki, fazonski komad se sastoji od samo jedne komponente i može se veoma jednostavno otvoriti i instalirati ručno. Na taj način se može proizvoljno često otvarati i zatvarati. Time se obezbeđuje još veća fleksibilnost instalacije, a postiže se i ušteda vremena zato što više nije potrebno sastavljati dve polovine obujmice. Naknadne instalacije se takođe mogu proizvoljno često i jednostavno izvoditi

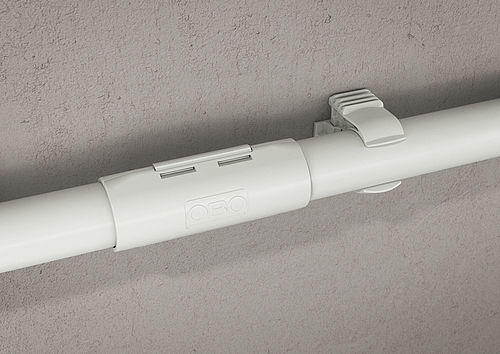

Priključni muf:
Quick-Pipe priključni muf brzo i pouzdano spaja dve Quick-Pipe elektroinstalacione cevi, kao i rebraste cevi. On omogućava pravolinijsko povezivanje dve cevi. Zahvaljujući optimizovanoj šarki, fazonski komad se može veoma jednostavno otvoriti i instalirati ručno.

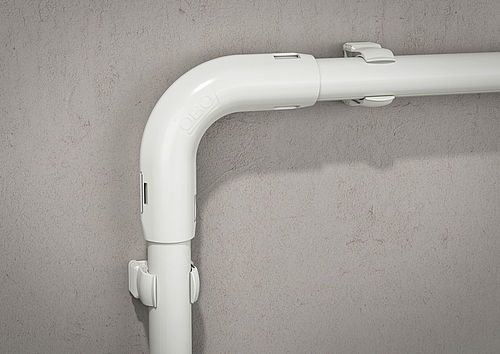

Krivina 90°:
Svojim specijalnim oblikom Quick-Pipe-krivina od 90° je idealna za unutrašnje i spoljašnje ugaone instalacije. Garantuje pravougaono polaganje cevi. Optimizovana šarka i ovde se brine za posebno jednostavnu instalaciju.
Pregled prednosti svih Quick-Pipe fazonskih komada:
- Izrađeno od PP materijala bez halogenih elemenata
- Vrsta zaštite IP44 prema EN 50529
- Sertifikovano u skladu sa DIN EN 50085 VDE
- Instalacija je moguća kako sa Quick-Pipe elektroinstalacionim cevima, tako i sa rebrastim cevima
- Jače držanje zahvaljujući rebrima u unutrašnjosti
- Poboljšana uvodnica cevi
- Kontura zatvaranja koja se može ponovo koristiti
- Ograničenje ugradne dubine

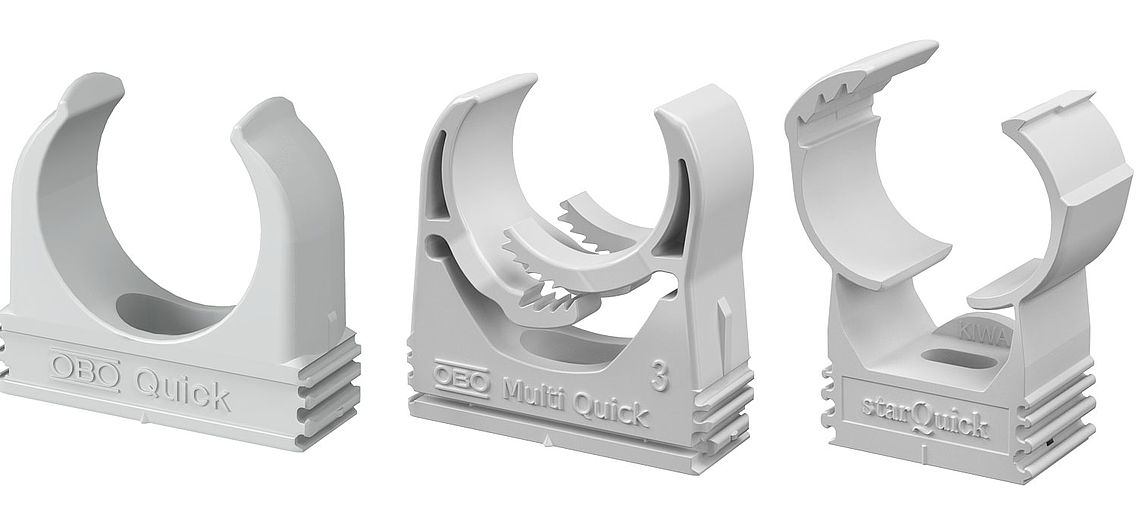

Sigurno i inovativno učvršćivanje: Quick-obujmica
Komponente Quick-Pipe sistema su prilagođene i pružaju brojne prednosti pri instalaciji: Ako se Quick-Pipe elektroinstalacione cevi i fazonski komadi učvršćuju, na primer, Quick-obujmicama, celokupan sistem postiže vrstu zaštite IP44.
Quick-obujmice su idelane za pričvršćivanje Quick-Pipe sistema. Uz pomoć redne konture Quick-obujmice se mogu međusobno spajati bez problema. Time korisnik štedi nekoliko koraka instalacije, jer se sa samo jednim otvorom mogu montirati do tri obujmice.
Inovativne stezne obujmice pogodne su za prečnike kablova od 15,5 - 63 mm, kao i sve metričke veličine cevi od M16 do M63. Visoke vrednosti izvlačenja cevi do 230 N obezbeđuju sigurno držanje sistema na zidovima i plafonima.
Pomoću udarnog tipla Quick-obujmica 910 SD-Q 6x40 obujmice se pričvršćuju veoma efikasno i brzo. Obujmica i tipl se ukucavaju zajedno tako da nije potrebno dugotrajno uvrtanje vijka.
Sve detalje o Quick-obujmicama i pojedinačnim varijantama naći ćete ovde:
Predstavljanje: Video snimak proizvoda Quick Pipe sistem
Upoznajte Quick-Pipe sistem u našem video snimku:
